Тво-сеатер стальной кабина (2) — HITACHI LX70SSS-2C

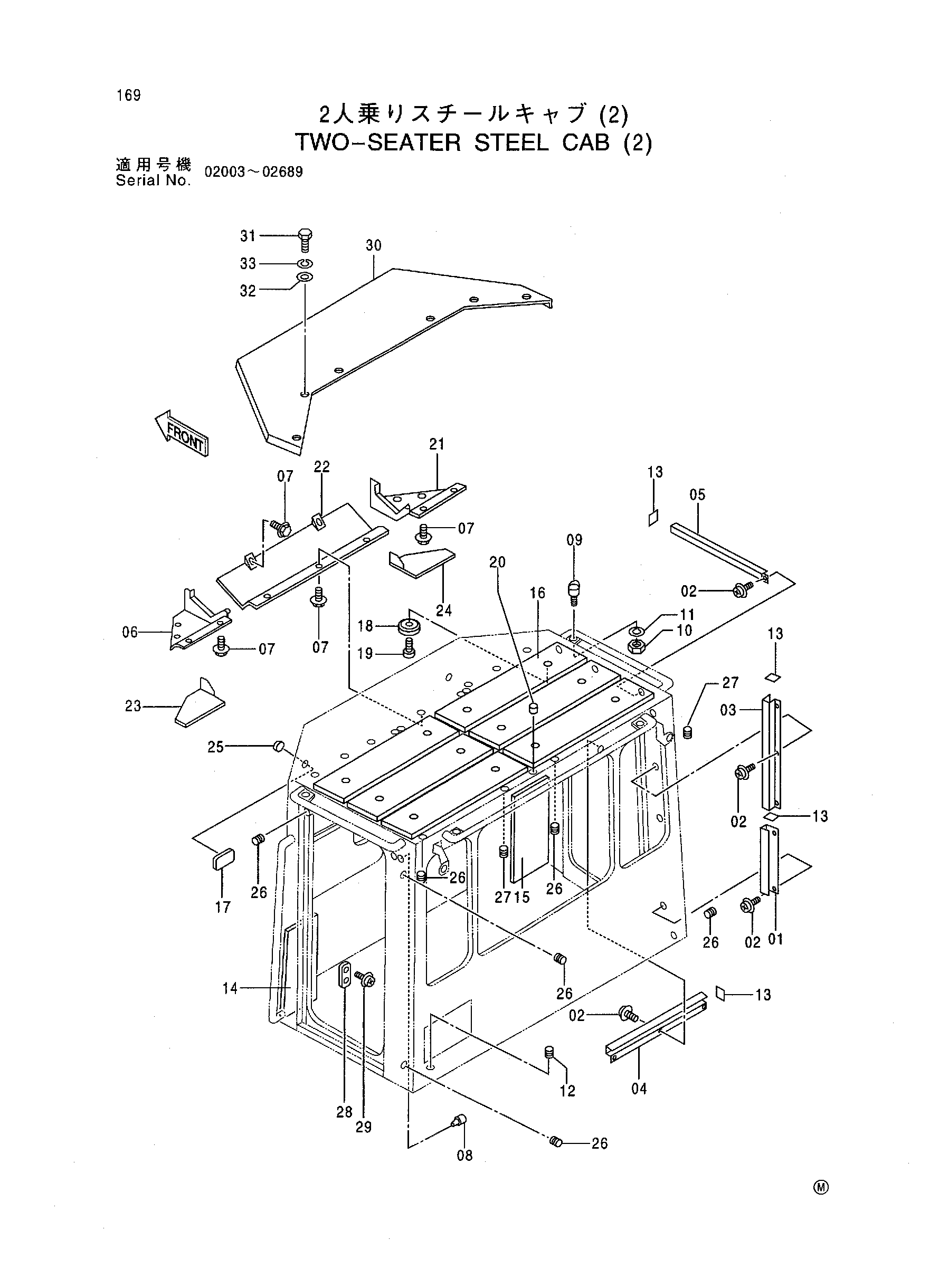

Заводская схема «Тво-сеатер стальной кабина (2)» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4283343 | Крышка | 1 |
| 02 | J460614 | Винт с шайбой | 11 |
| 03 | 4357119 | Крышка | 1 |
| 04 | 4283340 | Крышка | 1 |
| 05 | 4357118 | Крышка | 1 |
| 06 | 4357115 | Консоль | 1 |
| 07 | J020820 | Болт с шайбой | 13 |
| 08 | 4341413 | Крюк | 2 |
| 09 | 960821 | Болт проушина | 4 |
| 10 | J950012 | Гайка | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | 4357147 | Колпачок | 1 |
| 13 | 4357145 | Резиновая прокладка | 8 |
| 14 | 4357139 | Сиденье | 1 |
| 15 | 4357138 | Сиденье | 1 |
| 16 | 4357137 | Сиденье | 1 |
| 17 | 4341418 | Зеркало | 2 |
| 18 | 4232108 | Фиксатор | 12 |
| 19 | M430513 | Винт | 12 |
| 20 | 4357114 | Резиновая прокладка | 1 |
| 21 | 4357116 | Консоль | 1 |
| 22 | 4357117 | Консоль | 1 |
| 23 | 4357141 | Сиденье | 1 |
| 24 | 4357140 | Сиденье | 1 |
| 25 | 4357149 | Гайка | 2 |
| 26 | 4341447 | Резиновая прокладка | 6 |
| 27 | 4357135 | Резиновая прокладка | 2 |
| 28 | 4357136 | Ответная планка | 2 |
| 29 | 4341415 | Винт с шайбой | 4 |
| 30 | 3058386 | Крышка | 1 |
| 31 | J901016 | Болт | 6 |
| 32 | A590110 | Плоская шайба | 6 |
| 33 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
