Передний крышка и поручень <навес> — HITACHI LX70SSS-2C

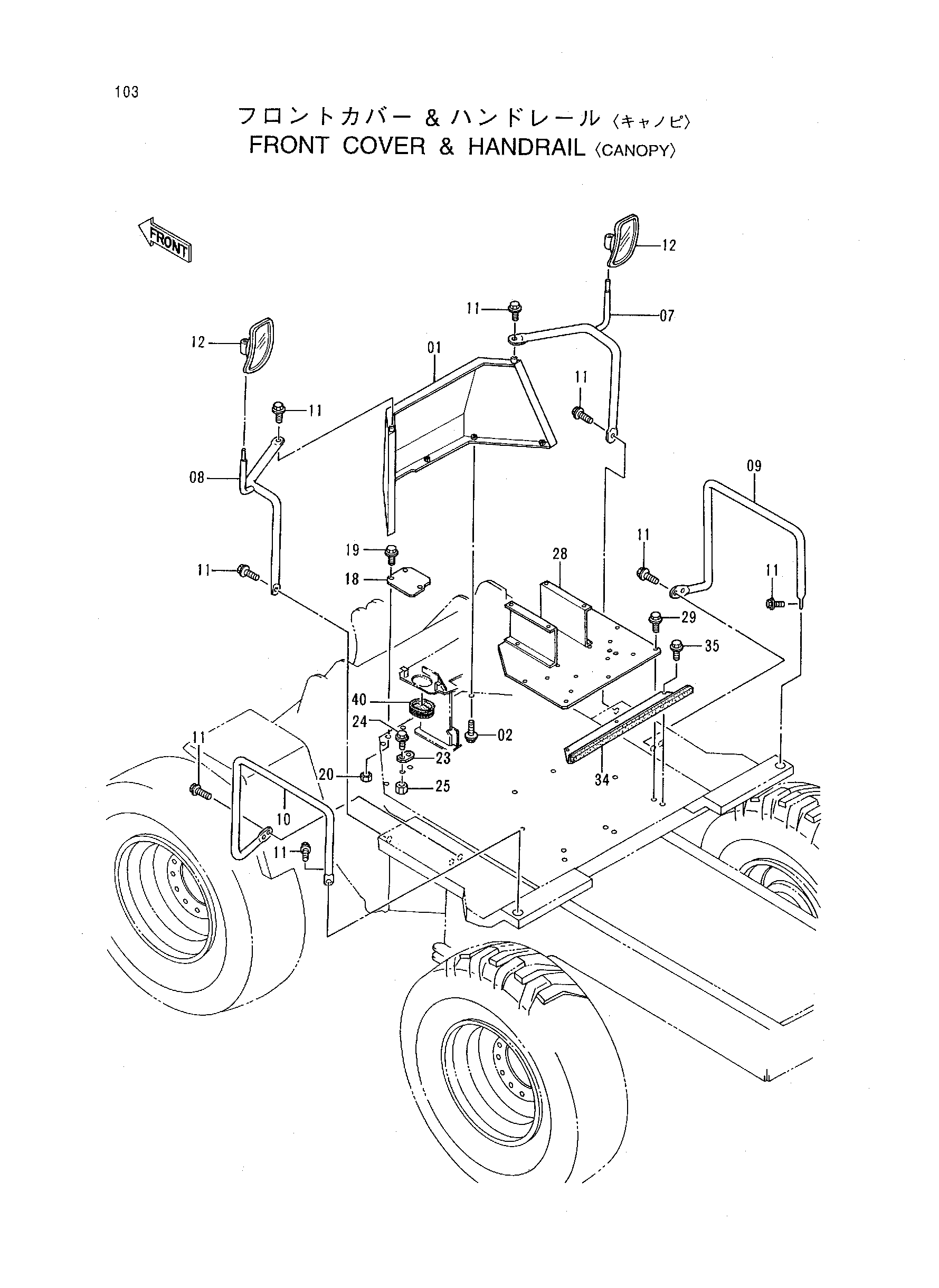

Заводская схема «Передний крышка и поручень <навес>» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6013681 | Крышка | 1 |
| 02 | J021230 | Болт с шайбой | 5 |
| 07 | 8059821 | Поручень | 1 |
| 08 | 8059820 | Поручень | 1 |
| 09 | 8059235 | Поручень | 1 |
| 10 | 8059236 | Поручень | 1 |
| 11 | J011230 замена: J021235 | Болт с шайбой | 10 |
| 11 | J021235 | Болт с шайбой | 10 |
| 12 | 4165676 | Зеркало | 2 |
| 18 | 4335334 | Пластина | 1 |
| 19 | J020820 | Болт с шайбой | 3 |
| 20 | M500807 | Гайка | 3 |
| 23 | 4335336 | Пластина | 1 |
| 24 | J020820 | Болт с шайбой | 2 |
| 25 | M500807 | Гайка | 2 |
| 28 | 7027200 | Базовый | 1 |
| 29 | J010816 | Болт с шайбой | 9 |
| 34 | 9741325 | Крышка | 1 |
| 35 | J021225 | Болт с шайбой | 3 |
| 40 | 4339526 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
