SKI детали <поворотный плуг>(прямой соединение)<йамакен маке> — HITACHI LX70SSS-2C

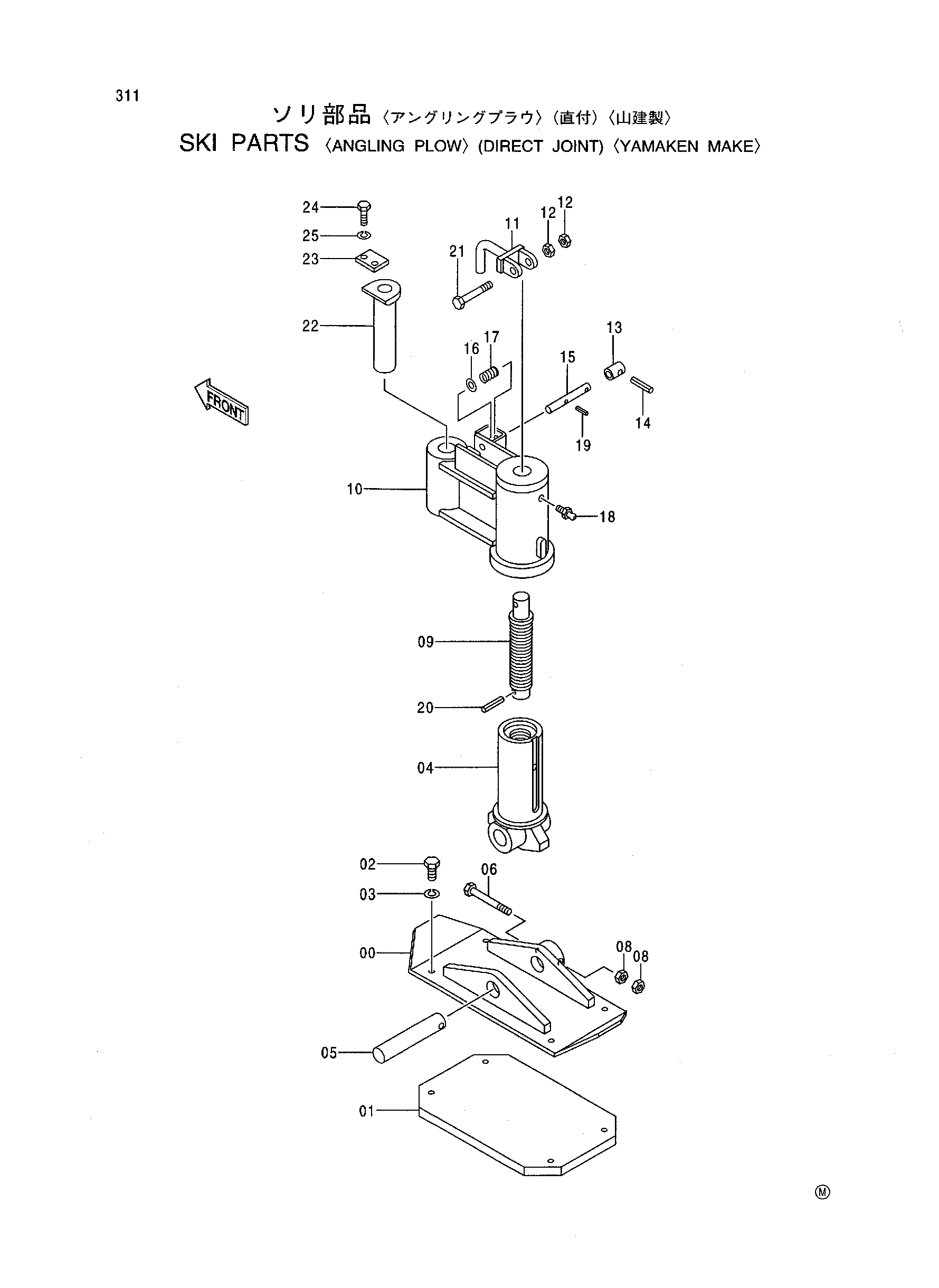

Заводская схема «SKI детали <поворотный плуг>(прямой соединение)<йамакен маке>» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031605 | Слеигх | 1 |
| 01 | 3075661 | Базовый | 1 |
| 02 | J901230 | Болт | 4 |
| 03 | A590912 | Пружинная шайба | 4 |
| 04 | 8065910 | Шток | 1 |
| 05 | 4368367 | Палец | 1 |
| 06 | J901080 | Болт | 1 |
| 08 | J950010 | Гайка | 2 |
| 09 | 3075662 | Шток винт | 1 |
| 10 | 7031606 | Рукоять | 1 |
| 11 | 9746504 | Рукоятка | 1 |
| 12 | J950012 | Гайка | 2 |
| 13 | 4368368 | Втулка | 1 |
| 14 | 984299 | Пружинный штифт | 1 |
| 15 | 4368369 | Палец | 1 |
| 16 | A590116 | Плоская шайба | 1 |
| 17 | 4368371 | Пружина | 1 |
| 18 | J75481 | Пресс-маслёнка | 1 |
| 19 | 490857 | Пружинный штифт | 1 |
| 20 | 984299 | Пружинный штифт | 1 |
| 21 | J901275 | Болт | 1 |
| 22 | 9746503 | Палец | 1 |
| 23 | 4368359 | Пластина | 1 |
| 24 | J901020 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
