Интериор короб <тво-сеатер стальной кабина> — HITACHI LX70SSS-2C

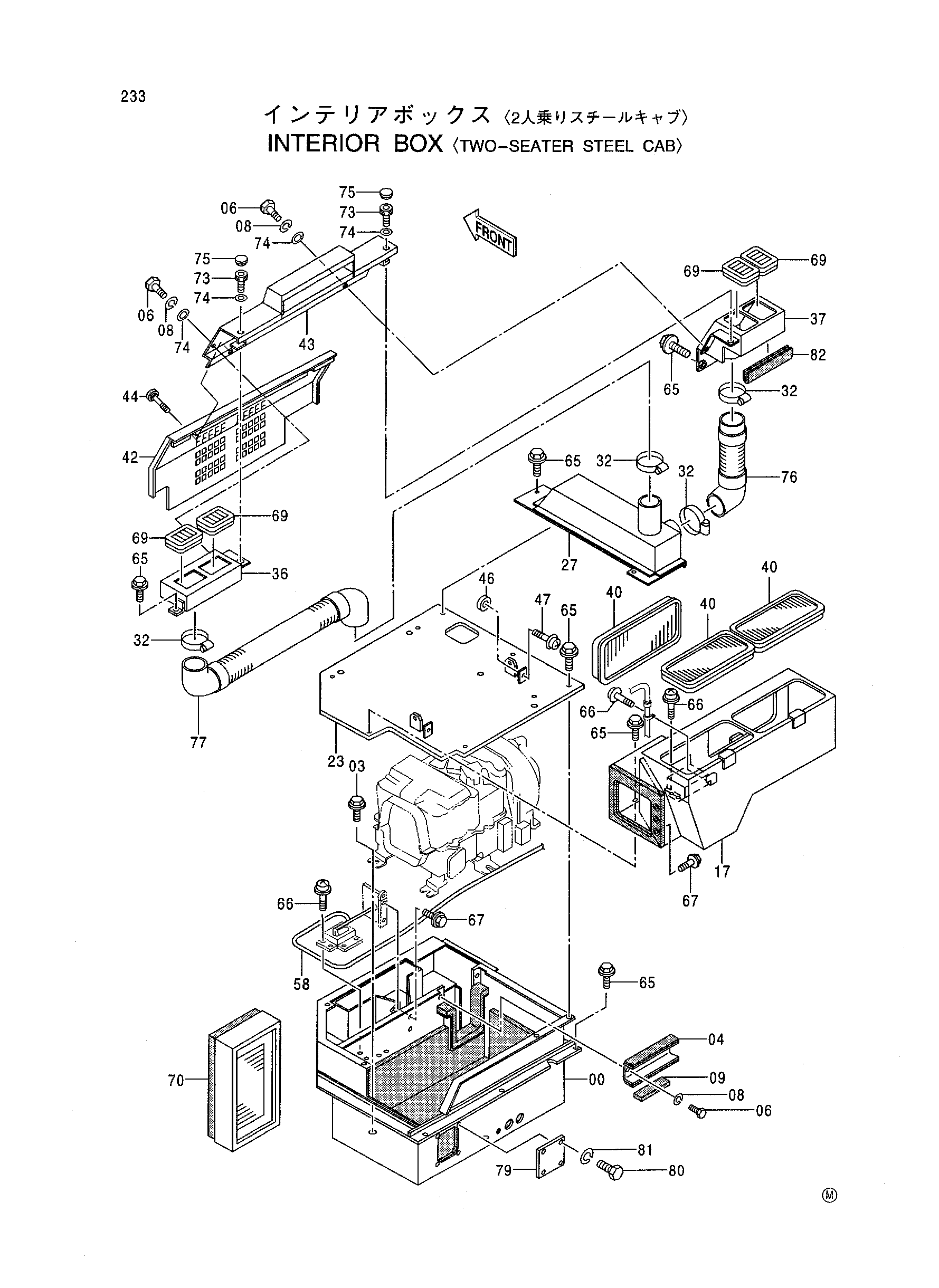

Заводская схема «Интериор короб <тво-сеатер стальной кабина>» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004025 | Короб | 1 |
| 03 | J021020 | Болт с шайбой | 6 |
| 04 | 9742842 | Крышка | 1 |
| 06 | J900816 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | 4331793 | Коврик | 1 |
| 17 | 9149666 | Короб | 1 |
| 23 | 7028549 | Пластина | 1 |
| 27 | 7028551 | Воздуховод | 1 |
| 32 | 4507512 | Хомут шланга | 4 |
| 36 | 7029148 | Воздуховод | 1 |
| 36 | 7030110 замена: 6016612 | Воздуховод | 1 |
| 36 | 6016612 | Воздуховод | 1 |
| 37 | 7026674 | Воздуховод | 1 |
| 40 | 4251527 | Фильтр | 3 |
| 42 | 8056169 | Крышка | 1 |
| 43 | 8056170 | Крышка | 1 |
| 44 | 4235022 | Винт | 2 |
| 46 | 4312548 | Магнит | 2 |
| 47 | J450410 | Винт с шайбой | 2 |
| 58 | 2035093 | Жгут проводов | 1 |
| 65 | J020820 | Болт с шайбой | 20 |
| 66 | J450616 | Винт с шайбой | 9 |
| 67 | J010614 | Болт с шайбой | 5 |
| 69 | 4259639 | Решётка | 4 |
| 70 | 4206637 | Фильтр воздушный | 1 |
| 73 | M340816 | Болт с внутренним шестигранником | 2 |
| 74 | A590108 | Плоская шайба | 4 |
| 75 | 4335375 | Колпачок | 2 |
| 76 | 4336840 | Шланг флексибле | 1 |
| 77 | 4336837 | Шланг флексибле | 1 |
| 79 | 4338245 | Крышка | 1 |
| 80 | J901014 | Болт | 4 |
| 81 | A590910 | Пружинная шайба | 4 |
| 82 | 4388167 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
