Поворотный плуг трубопроводы (многофункциональный быстросъёмное устройство) — HITACHI LX70SSS-2C

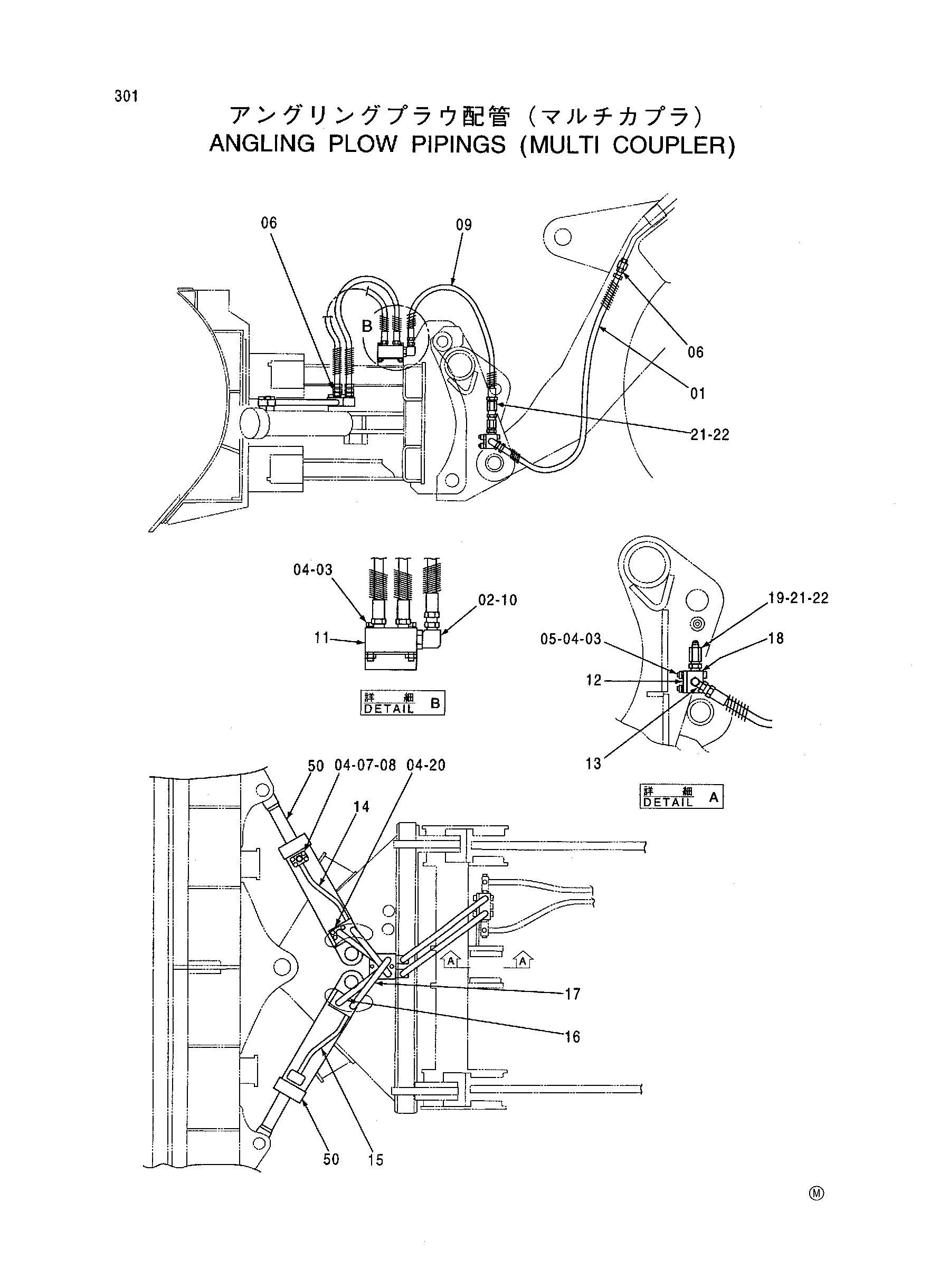

Заводская схема «Поворотный плуг трубопроводы (многофункциональный быстросъёмное устройство)» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314211 | Шланг | 2 |
| 02 | 4314212 | Угловой штуцер | 2 |
| 03 | 4314213 | Болт | 5 |
| 04 | 4314140 | Стопорная шайба | 21 |
| 05 | 4314141 | Гайка | 3 |
| 06 | 4283396 | Адаптер | 6 |
| 07 | 4314142 | Болт | 8 |
| 08 | 4314143 | Уплотнение | 4 |
| 09 | 4314214 | Шланг | 2 |
| 10 | 4314215 | Уплотнительное кольцо | 2 |
| 11 | 4314216 | Блок | 1 |
| 12 | 4314217 | Пластина | 1 |
| 13 | 4314218 | Соединение свивел | 2 |
| 14 | 4314145 | Трубка | 1 |
| 15 | 4314146 | Трубка | 1 |
| 16 | 4314147 | Шланг | 2 |
| 17 | 4314148 | Шланг | 2 |
| 18 | 4314219 | Блок | 1 |
| 19 | 4314220 | Ниппель | 2 |
| 20 | 4314151 | Болт | 8 |
| 21 | 4033130 | Самоуплотняющееся соединение | 2 |
| 22 | 4033129 | Самоуплотняющееся соединение | 2 |
| 50 | 4314160 | Гидроцилиндр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
