Электрооборудование (рама)(1) — HITACHI LX70SSS-2C

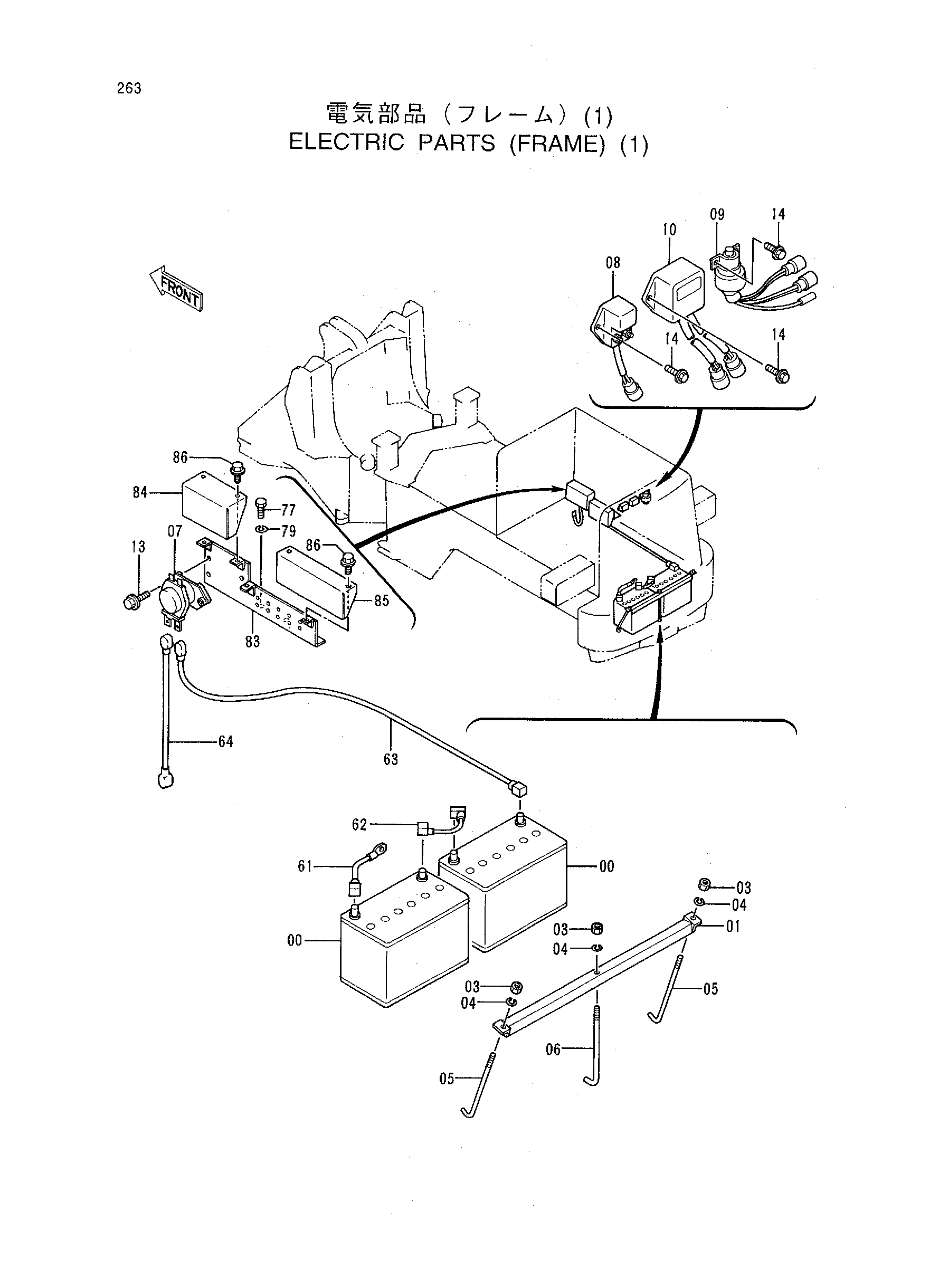

Заводская схема «Электрооборудование (рама)(1)» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4187027 | Аккумулятор | 2 |
| 01 | 9742879 замена: 9745586 | Держатель | 1 |
| 01 | 9745586 | Держатель | 1 |
| 03 | M500807 | Гайка | 3 |
| 04 | A590908 | Пружинная шайба | 3 |
| 05 | 4305880 | Болт | 2 |
| 06 | 4338536 | Болт | 1 |
| 07 | 4168218 | Реле аккумулятор | 1 |
| 08 | 4341985 | Реле защитный | 1 |
| 09 | 4341986 | Реле | 1 |
| 10 | 4341548 | Реле | 1 |
| 13 | J010825 | Болт с шайбой | 2 |
| 14 | J020620 | Болт с шайбой | 6 |
| 61 | 4339959 замена: 4357619 | Трос | 1 |
| 61 | 4357619 | Трос аккумулятор | 1 |
| 62 | 4263511 замена: 4357620 | Жгут проводов | 1 |
| 62 | 4357620 замена: 4357687 | Трос аккумулятор | 1 |
| 62 | 4357687 | Трос аккумулятор | 1 |
| 63 | 4232175 замена: 4333895 | Трос | 1 |
| 63 | 4333895 | Трос аккумулятор | 1 |
| 64 | 4232178 замена: 4357699 | Трос | 1 |
| 64 | 4357699 | Трос аккумулятор | 1 |
| 77 | J901025 | Болт | 2 |
| 79 | A590910 | Пружинная шайба | 1 |
| 83 | 8061105 | Кронштейн | 1 |
| 84 | 3070872 | Крышка | 1 |
| 85 | 3070873 | Крышка | 1 |
| 86 | J020816 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
