Каталог запчастей HITACHI
Боковой консоль <ROPS кабина, оне-сеатер стальной кабина> — HITACHI LX70SSS-2C

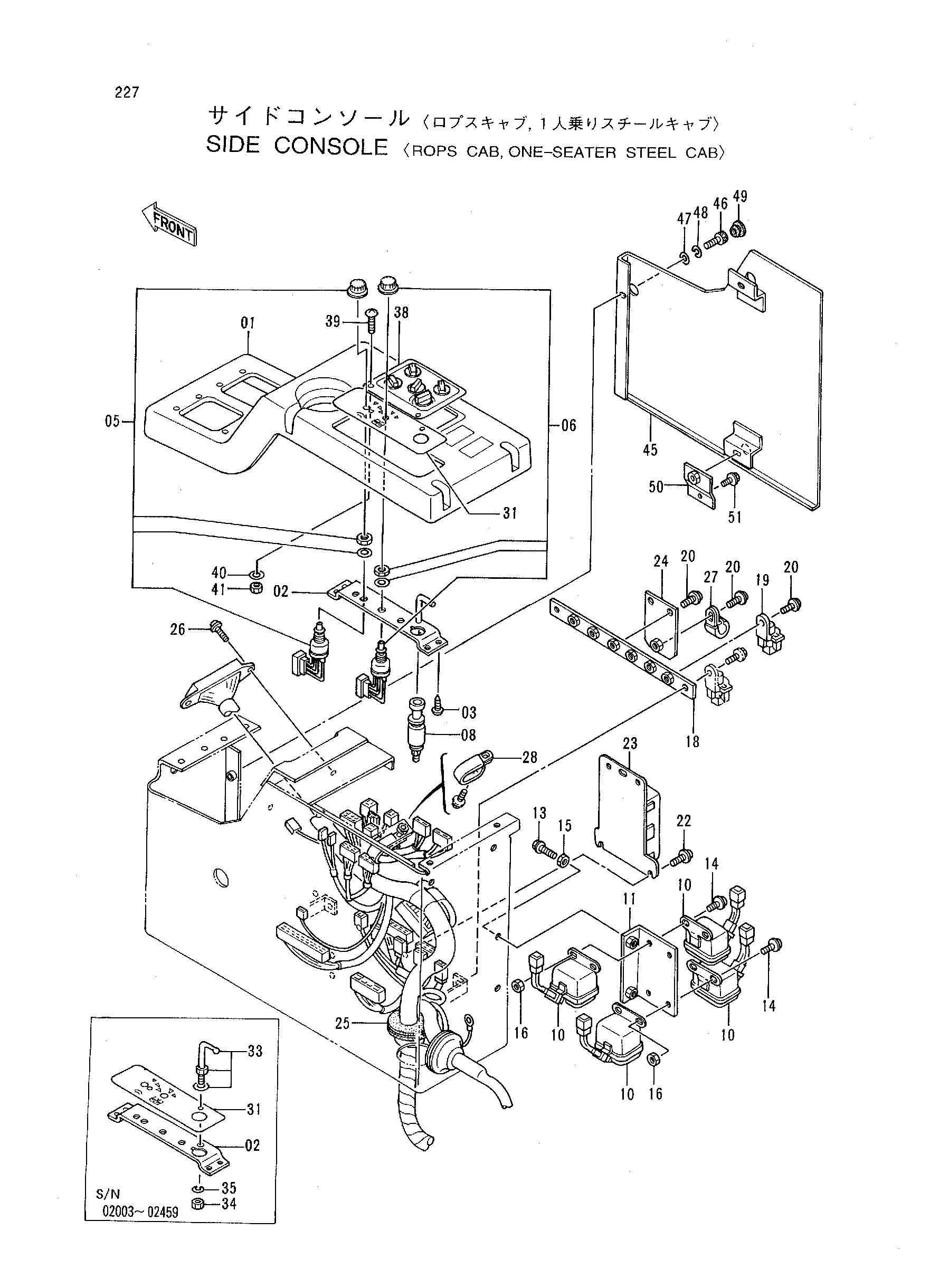

Заводская схема «Боковой консоль <ROPS кабина, оне-сеатер стальной кабина>» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9135058 | Крышка боковой | 1 |
| 02 | 4306475 | Кронштейн | 1 |
| 02 | 8066085 | Кронштейн | 1 |
| 03 | 4340997 | Самонарезающий винт | 4 |
| 05 | 4295959 | Выключатель поворотный | 1 |
| 06 | 4295960 | Выключатель поворотный | 1 |
| 08 | 4184395 | Лигхтер | 1 |
| 10 | 4333233 | Реле | 4 |
| 11 | 9742597 | Кронштейн | 1 |
| 13 | J010814 | Болт с шайбой | 2 |
| 14 | J450616 | Винт с шайбой | 4 |
| 15 | M500807 | Гайка | 2 |
| 16 | M500605 | Гайка | 4 |
| 18 | 9742902 | Кронштейн | 1 |
| 19 | 4236265 | Реле | 1 |
| 20 | J460616 | Винт с шайбой | 4 |
| 22 | J460410 | Винт с шайбой | 5 |
| 23 | 4333229 | Амплифиер | 1 |
| 24 | 9742903 | Кронштейн | 1 |
| 25 | 0001694 | Жгут проводов | 1 |
| 26 | J460620 | Винт с шайбой | 2 |
| 27 | 4190272 | Зажим | 3 |
| 28 | 4190282 | Зажим | 1 |
| 31 | 3069425 | Информационная табличка | 1 |
| 33 | 4337095 | Крюк | 1 |
| 34 | M500504 | Гайка | 1 |
| 35 | A590905 | Пружинная шайба | 1 |
| 38 | 4333238 | Панель управление | 1 |
| 39 | J650520 | Винт | 2 |
| 40 | A590105 | Плоская шайба | 2 |
| 41 | M500504 | Гайка | 2 |
| 45 | 7029070 | Крышка | 1 |
| 46 | M340816 | Болт с внутренним шестигранником | 3 |
| 47 | A590108 | Плоская шайба | 3 |
| 48 | A590908 | Пружинная шайба | 3 |
| 49 | 4335375 | Колпачок | 3 |
| 50 | 9743544 | Кронштейн | 1 |
| 51 | J020816 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
