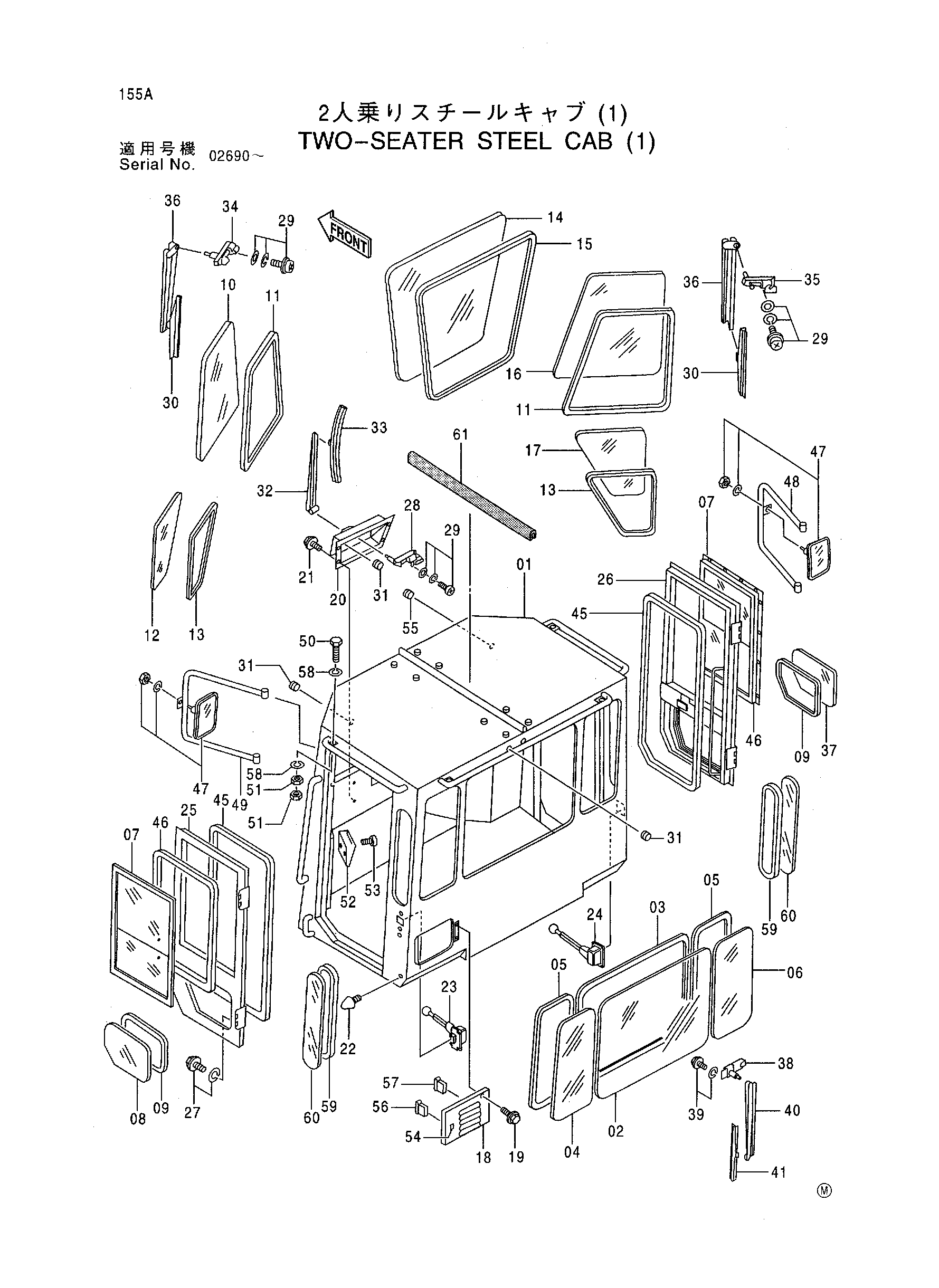

Тво-сеатер стальной кабина (1) — HITACHI LX70SSS-2C

Заводская схема «Тво-сеатер стальной кабина (1)» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4393168	Кабина	1
02	4357129	Стекло	1
03	4357130	Резиновый Z	1
04	4357131	Стекло	1
05	4357133	Резиновый Z	2
06	4357132	Стекло	1
07	4341453	Рамка окна	2
08	4341454	Стекло	1
09	4341455	Резиновый H	2
10	4357123	Стекло	1
11	4357124	Резиновый Z	2
12	4357126	Стекло	1
13	4357127	Резиновый Z	2
14	4357120	Стекло	1
15	4357121	Резиновый Z	1
16	4357122	Стекло	1
17	4357125	Стекло	1
18	4357114	Крышка	1
19	J020612	Болт с шайбой	2
20	4341464	Крышка	1
21	J020816	Болт с шайбой	6
22	4224095	Ограничитель резиновый	4
25	4393348	Дверь	1
26	4393349	Дверь	1
27	4357148	Болт с шайбой	8
28	4309833	Мотор стеклоочистителя	1
29	J460616	Винт с шайбой	11
30	4337862	Стеклоочиститель отвал	2
31	4224091	Резиновая втулка	4
32	4356562	Рычаг стеклоочистителя	1
33	4337862	Щётка стеклоочистителя	1
34	4261447	Мотор стеклоочистителя	1
35	4268018	Мотор стеклоочистителя	1
36	4272310	Рычаг стеклоочистителя	2
37	4357128	Стекло	1
38	2027692	Мотор стеклоочистителя	1
39	J460616	Винт с шайбой	3
40	4232106	Рычаг стеклоочистителя	1
41	4278212	Щётка стеклоочистителя	1
45	4341457	Резиновая прокладка	2
46	4341456	Резиновая прокладка	2
47	4093058	Зеркало	2
48	8068579	Стойка	1
49	8068580	Стойка	1
50	J901045	Болт	4
51	J950010	Гайка	4
52	4344682	Асхтрай	1
53	M470406	Винт	3
54	4220782	Шпонка	1
55	4357134	Резиновая втулка	2
56	4357143	Резиновая прокладка	1
57	4357142	Резиновая прокладка	4
58	A590910	Пружинная шайба	4
59	4393170	Резиновый Z	2
60	4393169	Стекло	2
61	4357144	Резиновый G	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
