Каталог запчастей HITACHI
Тво-сеатер стальной кабина (2) — HITACHI LX70SSS-2C
Заводская схема «Тво-сеатер стальной кабина (2)» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.

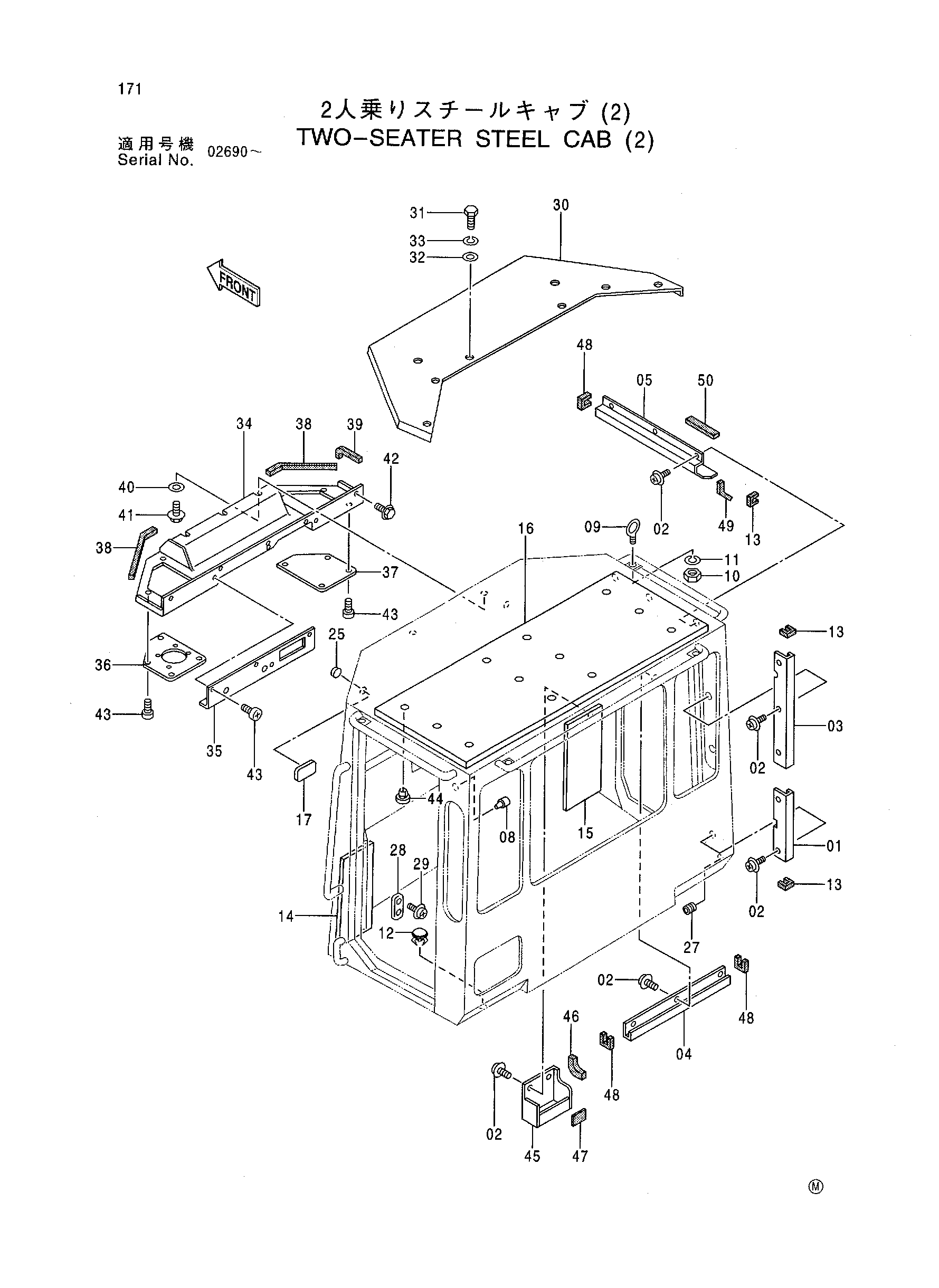

Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4393178 | Крышка | 1 |
| 02 | J460616 | Винт с шайбой | 13 |
| 03 | 4393176 | Крышка | 1 |
| 04 | 4393130 | Крышка | 1 |
| 05 | 4393171 | Крышка | 1 |
| 08 | 4341413 | Крюк | 2 |
| 09 | 960821 | Болт проушина | 4 |
| 10 | J950012 | Гайка | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | 4357147 | Колпачок | 1 |
| 13 | 4357145 | Резиновая прокладка | 3 |
| 14 | 4393354 | Сиденье | 1 |
| 15 | 4393355 | Сиденье | 1 |
| 16 | 4393353 | Сиденье | 1 |
| 17 | 4341418 | Зеркало | 2 |
| 25 | 4357149 | Гайка | 2 |
| 27 | 4357135 | Резиновая прокладка | 1 |
| 28 | 4357136 | Ответная планка | 2 |
| 29 | 4341415 | Винт с шайбой | 4 |
| 30 | 3058386 | Крышка | 1 |
| 31 | J901016 | Болт | 6 |
| 32 | A590110 | Плоская шайба | 6 |
| 33 | A590910 | Пружинная шайба | 6 |
| 34 | 4387277 | Консоль | 1 |
| 35 | 4387302 | Крышка | 1 |
| 36 | 4387300 | Крышка | 1 |
| 37 | 4387301 | Крышка | 1 |
| 38 | 4394880 | Резиновая прокладка | 2 |
| 39 | 4394879 | Резиновая прокладка | 1 |
| 40 | J217083 | Шайба | 3 |
| 41 | J011016 | Болт с шайбой | 3 |
| 42 | J021020 | Болт с шайбой | 5 |
| 43 | J650614 | Винт | 13 |
| 44 | 4355092 | Зажим | 12 |
| 45 | 4393174 | Крышка | 1 |
| 46 | 4394875 | Резиновая прокладка | 1 |
| 47 | 4393175 | Амортизатор | 1 |
| 48 | 4394876 | Резиновая прокладка | 3 |
| 49 | 4394877 | Резиновая прокладка | 1 |
| 50 | 4394878 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
