Револвинг фонарь(рлйс02)(OP) — HITACHI LX70-7

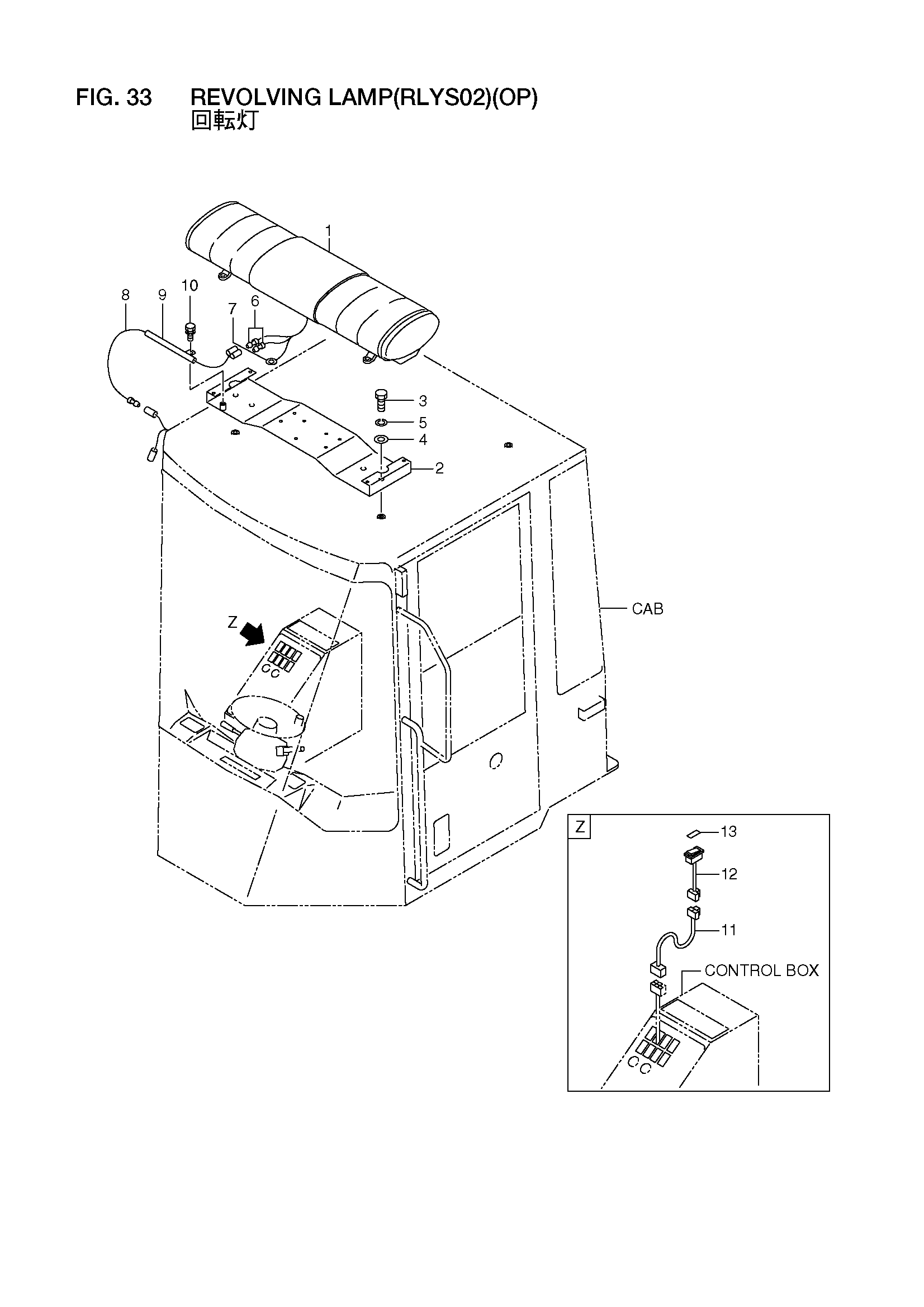

Заводская схема «Револвинг фонарь(рлйс02)(OP)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56514-10111 | Фонарь, револвинг | 1 |
| 2 | 56401-64423 | Кронштейн | 1 |
| 3 | 01110-16025 | Болт | 2 |
| 4 | 02000-00016 | Шайба | 2 |
| 5 | 02010-00016 | Шайба | 2 |
| 6 | 22622-42661 | Клемма | 2 |
| 7 | 56400-56561 | Клемма | 1 |
| 8 | 56560-53931 | Провод жгут проводов | 1 |
| 9 | 56401-64411 | Направляющая, трубка | 1 |
| 10 | 01183-10020 | Болт с шайбой | 1 |
| 11 | 56401-65232 | Провод жгут проводов | 1 |
| 12 | 26562-42171 | Выключатель, воркинг фонарь | 1 |
| 13 | 56190-54331 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
