Охлаждение система — HITACHI LX70-7

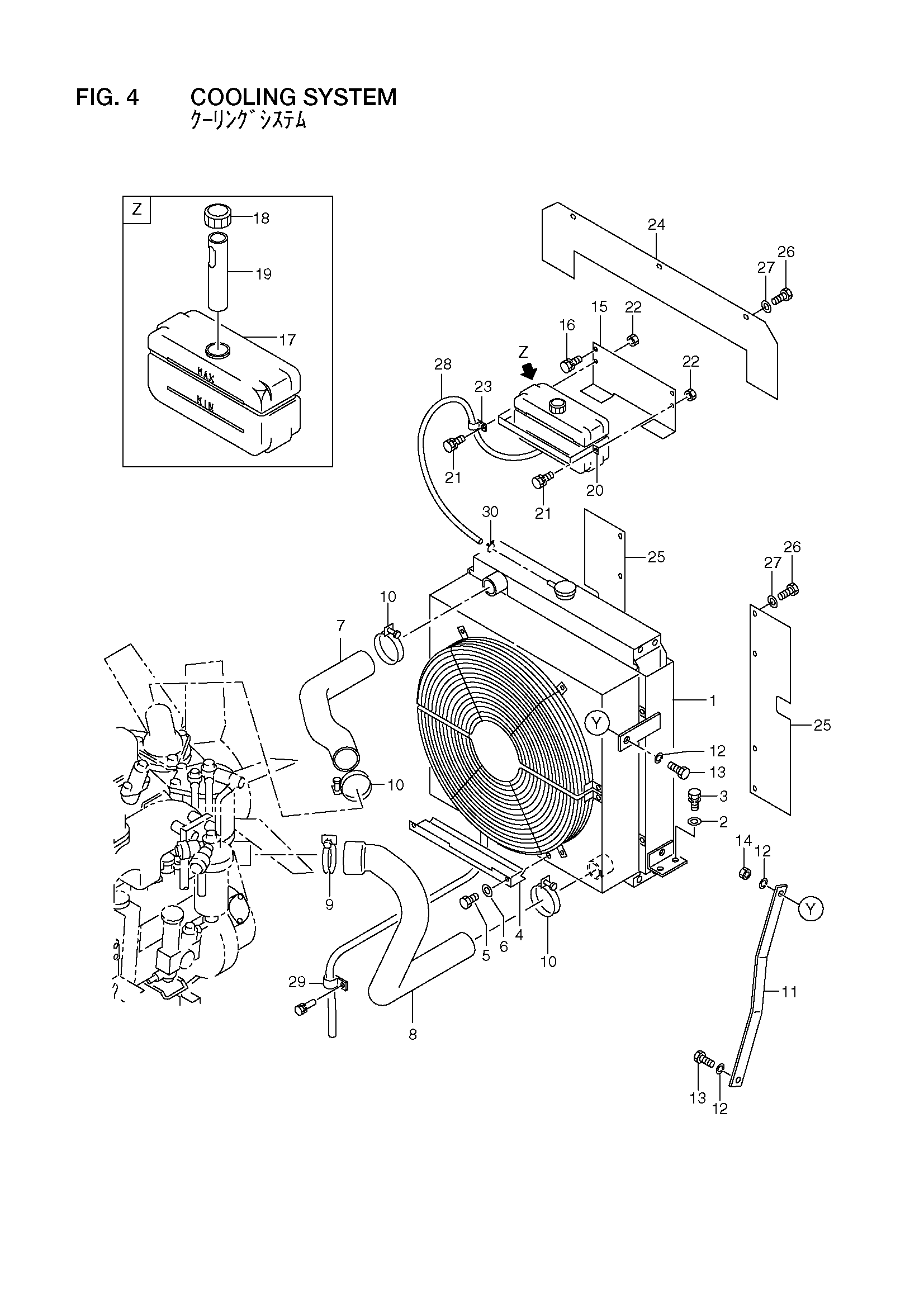

Заводская схема «Охлаждение система» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26192-12201 | Радиатор | 1 |
| 2 | 26063-02111 | Шайба | 4 |
| 3 | 01218-12030 | Болт с шайбой | 4 |
| 4 | 26192-12091 | Крышка | 1 |
| 5 | 01183-10016 | Болт с шайбой | 2 |
| 6 | 02000-00010 | Шайба | 2 |
| 7 | 26192-12071 | Шланг | 1 |
| 8 | 26192-12081 | Шланг | 1 |
| 9 | 04911-00070 | Зажим | 1 |
| 10 | 04911-00063 | Зажим | 3 |
| 11 | 26192-12051 | Стойка | 2 |
| 12 | 02011-00016 | Шайба | 6 |
| 13 | 01116-16035 | Болт | 4 |
| 14 | 01401-50016 | Гайка | 2 |
| 15 | 26192-12061 | Кронштейн | 1 |
| 16 | 01183-10020 | Болт | 2 |
| A | 26752-12101 | Расширительный бачок в сборе | 1 |
| 17 | NO PART NO. | Корпус | 1 |
| 18 | 26752-17011 | Колпачок | 1 |
| 19 | NO PART NO. | Баффле | 1 |
| 20 | 26752-12071 | Ремень | 1 |
| 21 | 01183-10020 | Болт | 2 |
| 22 | 01401-00010 | Гайка | 2 |
| 23 | 26602-42071 | Зажим | 1 |
| 24 | 26192-12211 | Крышка | 1 |
| 25 | 26192-12221 | Крышка | 2 |
| 26 | 01183-10020 | Болт | 7 |
| 27 | 02000-00010 | Шайба | 7 |
| 28 | 26192-12101 | Шланг | 1 |
| 29 | 26602-42071 | Зажим | 1 |
| 30 | 04911-00014 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
