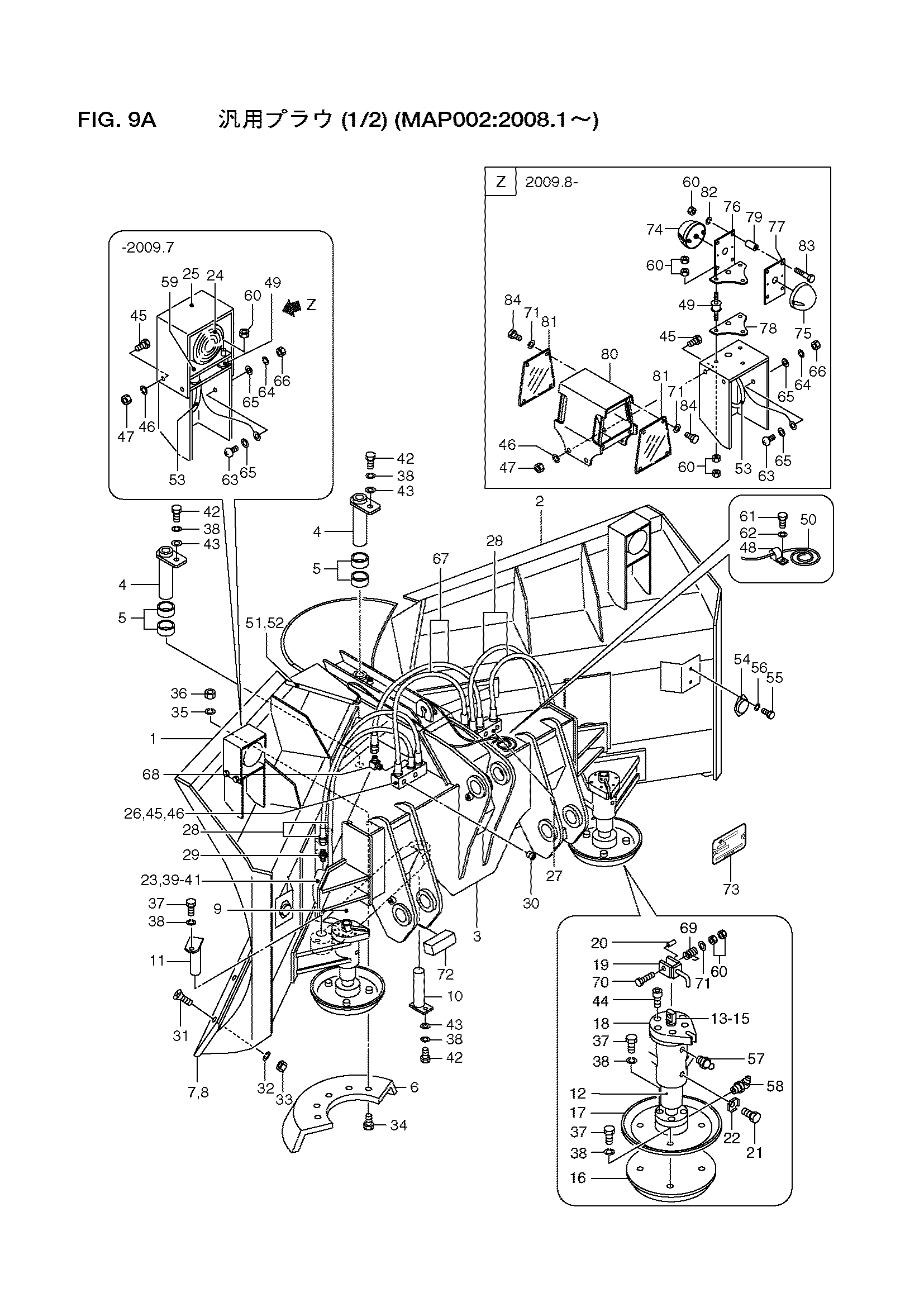

Схема 9A — HITACHI LX70-7

Заводская схема «Схема 9A» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Кол.
A	HL4473371	1
-	56190-80211	1
1	CU-20018	1
2	CU-20019	1
3	CU-22022	1
-	CU-22210	1
4	CU-11765	2
5	CU-11857	4
6	CU-96T862-06	1
7	CU-27016	2
8	CU-27006	2
9	CU-12461L	1
-	CU-12461R	1
10	CU-11766	2
11	CU-11753	2
12	CU-11808	2
13	CU-11801	2
14	CU-12171	2
15	CU-12172	2
16	CU-11816	2
17	CU-11817	2
18	CU-11805	2
19	CU-11806	2
20	CU-53001	2
21	CU-11802	2
22	CU-11807	2
23	CU-12156	2
24	CU-12163	2
25	CU-11871	2
26	CU-12100	1
27	CU-12101	1
28	CU-11951	4
29	CU-11992	4
30	CU-12021	4
31	CU-35000	20
32	CU-12312	20
33	CU-12264	20
34	CU-12214	5
35	CU-12303	5
36	CU-12261	5
37	CU-12223	18
38	CU-12302	22
39	CU-12221	2
40	CU-12282	4
41	CU-12315	4
42	CU-12225	4
43	CU-12317	4
44	CU-12224	12
45	CU-12241	12
46	CU-12301	12
47	CU-12281	8
48	CU-12161	1
49	CU-44101	4
-	CU-44101	6
50	CU-59000	1
51	CU-11860	2
52	CU-11874	2
53	CU-11878	2
54	CU-12150	2
55	CU-12251	4
56	CU-12298	4
57	CU-12191	6
58	CU-12192	2
59	CU-11872	2
60	CU-12280	16
-	CU-12280	32
61	CU-12250	1
62	CU-12297	1
63	CU-12287	2
64	CU-12296	2
65	CU-12324	4
66	CU-12279	2
67	CU-11965	2
-	CU-11967	2
68	CU-11994	2
69	CU-54001	2
70	CU-12241	2
-	CU-38027	2
71	CU-43201	2
-	CU-43201	18
72	CU-63004	2
73	HL3047254	1
74	CU-65000	2
75	CU-65001	2
76	CU-65002	2
77	CU-65003	2
78	CU-65008	2
79	CU-65004	8
80	CU-65005	2
81	CU-65007	4
82	CU-42203	8
83	CU-38024	8
84	CU-38019	16

Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
