Радиатор — HITACHI LX70-7

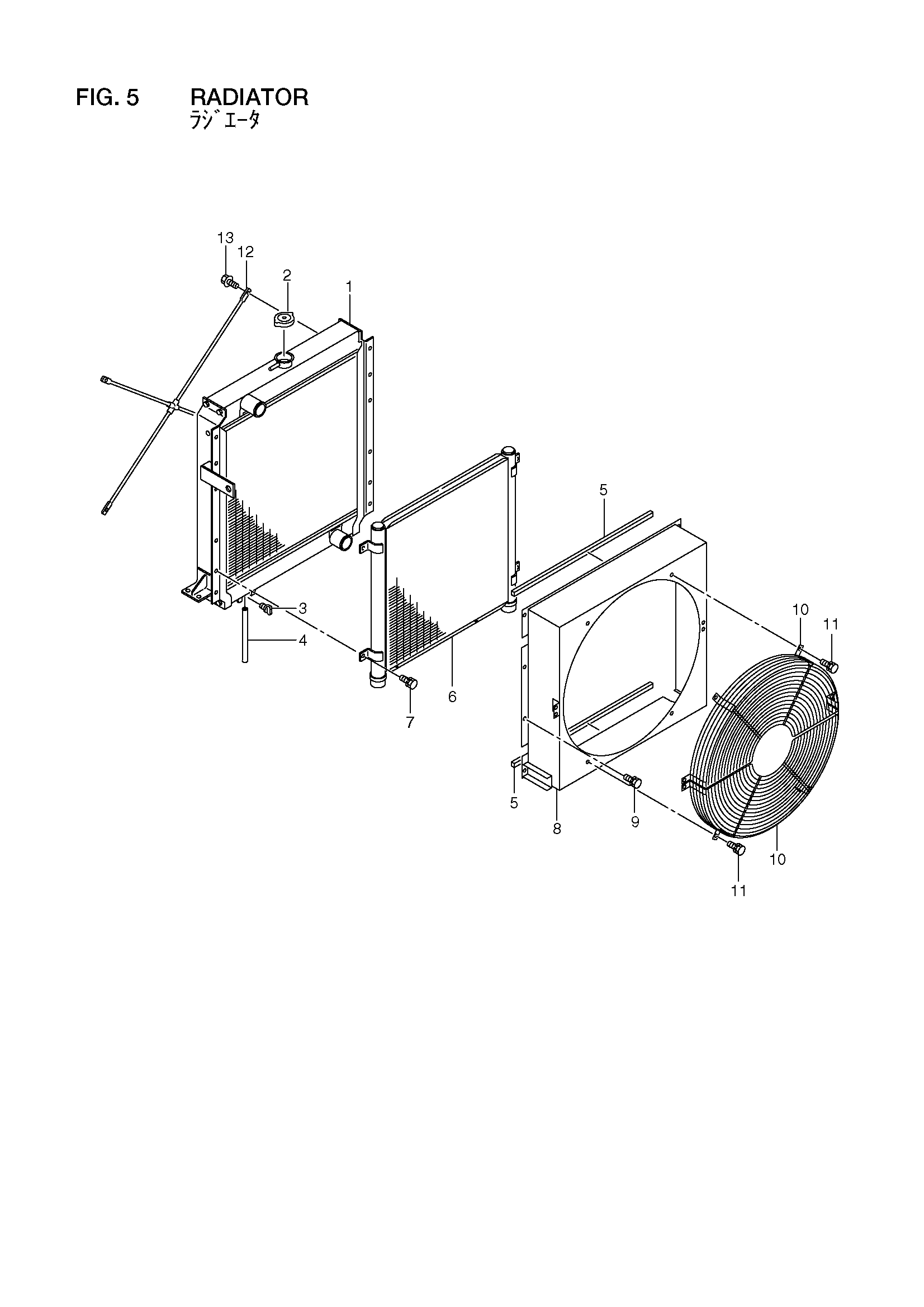

Заводская схема «Радиатор» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26192-12201 | Радиатор в сборе | 1 |
| 1 | 26192-17141 | Коре | 1 |
| 2 | 26192-17151 | Колпачок, давление | 1 |
| 3 | 26192-17161 | Кран | 1 |
| 4 | 26192-17171 | Шланг | 1 |
| 5 | 26192-17181 | Резиновая прокладка | 2 |
| 6 | 26192-17191 | Радиатор, масляный | 1 |
| 7 | 26192-17201 | Болт | 4 |
| 8 | 26192-17211 | Кожух | 1 |
| 9 | 26192-17201 | Болт | 8 |
| 10 | 26192-17221 | Сетка, провод | 2 |
| 11 | 26192-17231 | Болт | 8 |
| 12 | 26192-17241 | Стойка, крестовина | 1 |
| 13 | 26192-17201 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
