Тормоз линия(задний мост) — HITACHI LX70-7

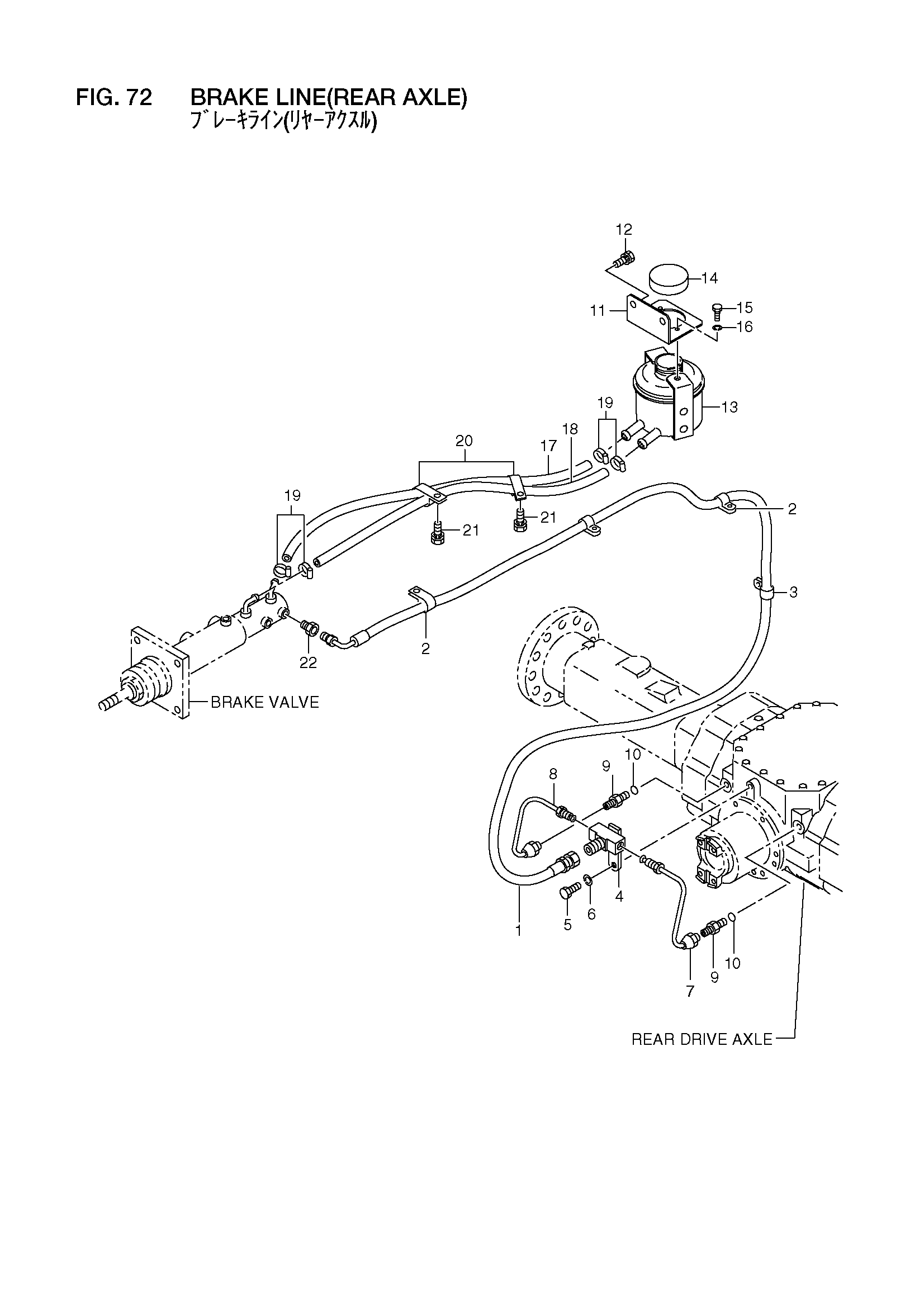

Заводская схема «Тормоз линия(задний мост)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26195-42531 | Шланг | 1 |
| 2 | 26602-42071 | Зажим | 2 |
| 3 | 26602-42051 | Зажим | 1 |
| 4 | 16433-02121 | Тройник | 1 |
| 5 | 01183-10020 | Болт | 1 |
| 6 | 02000-00010 | Шайба | 1 |
| 7 | 26195-42451 | Трубка | 1 |
| 8 | 26195-42461 | Трубка | 1 |
| 9 | 26385-42021 | Ниппель | 2 |
| 10 | 03320-00110 | Уплотнительное кольцо | 2 |
| 11 | 26195-42221 | Кронштейн | 1 |
| 12 | 01183-10016 | Болт с шайбой | 2 |
| 13 | 26315-43541 | Тормоз масляный ресервоир | 1 |
| 14 | 26605-43261 | Колпачок, резиновый | 1 |
| 15 | 01100-06012 | Болт | 2 |
| 16 | 02010-00006 | Шайба | 2 |
| 17 | 26195-42311 | Шланг | 1 |
| 18 | 26195-42321 | Шланг | 1 |
| 19 | 04911-00018 | Зажим | 4 |
| 20 | 26602-42201 | Зажим | 2 |
| 21 | 01183-10016 | Болт с шайбой | 2 |
| 22 | 26195-42511 | Адаптер | 1 |
| 23 | 01183-10016 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
