Капот и решётка(-2226) — HITACHI LX70-7

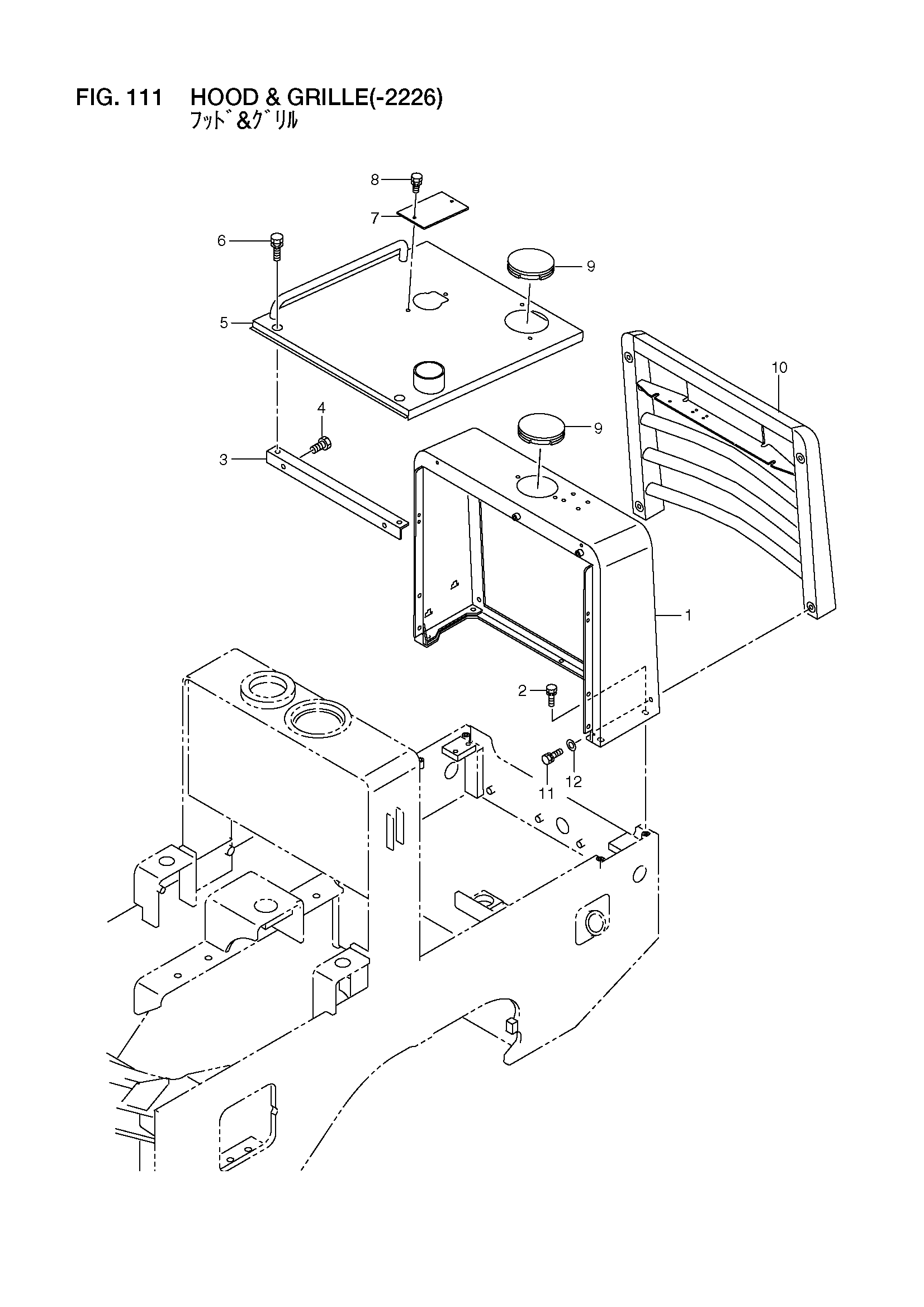

Заводская схема «Капот и решётка(-2226)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26196-42311 | Опора, решётка | 1 |
| 2 | 01220-12035 | Болт с шайбой | 4 |
| 3 | 26196-42042 | Угол | 1 |
| 4 | 01220-12025 | Болт с шайбой | 2 |
| 5 | 26196-42301 | Капот | 1 |
| 6 | 01220-12025 | Болт с шайбой | 4 |
| 7 | 26406-42191 | Пластина | 1 |
| 8 | 01183-10020 | Болт | 2 |
| 9 | 26196-42271 | Колпачок, резиновый | 2 |
| 10 | 26196-42341 | Решётка | 1 |
| 11 | 01183-10020 | Болт | 4 |
| 12 | 02000-00010 | Шайба | 4 |
| 13 | 01110-10016 | Болт | 4 |
| 14 | 02000-00010 | Шайба | 4 |
| 15 | 01401-00010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
