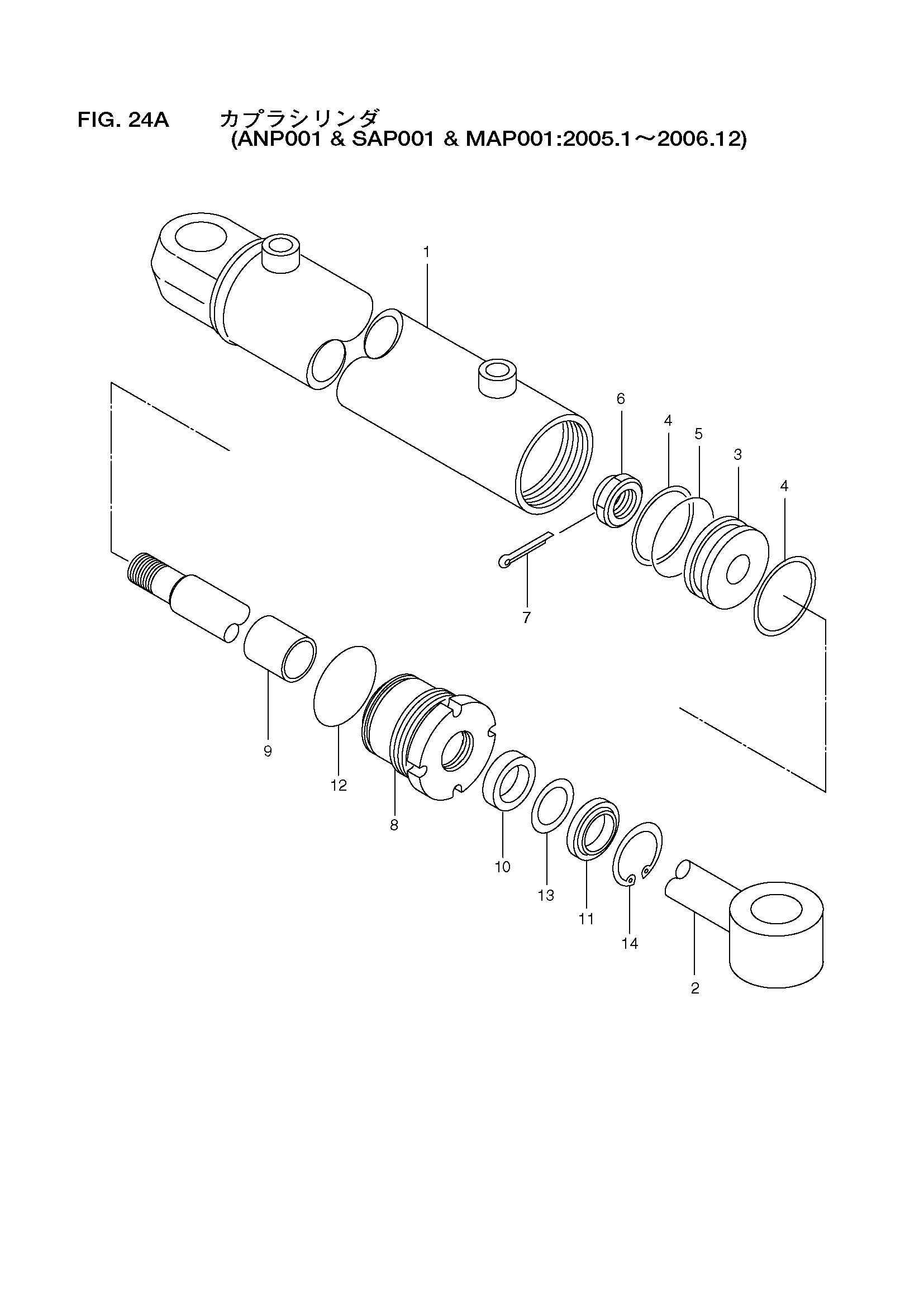

Схема 24A — HITACHI LX70-7
Заводская схема «Схема 24A» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56190-71831 | 1 | |
| 1 | 62546-10321 | 1 | |
| 2 | 62546-10311 | 1 | |
| 3 | 62546-12191 | 1 | |
| 4 | 27738-52091 | 2 | |
| 5 | 03300-00390 | 1 | |
| 6 | 01412-10016 | 1 | |
| 7 | 02200-04030 | 1 | |
| 8 | 62546-12201 | 1 | |
| 9 | 25594-52411 | 1 | |
| 10 | 25594-52371 | 1 | |
| 11 | 25594-52381 | 1 | |
| 12 | 03350-00400 | 1 | |
| 13 | 62546-12211 | 1 | |
| 14 | 25594-52391 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
