Гидравлический линия(рулевое управление) — HITACHI LX70-7

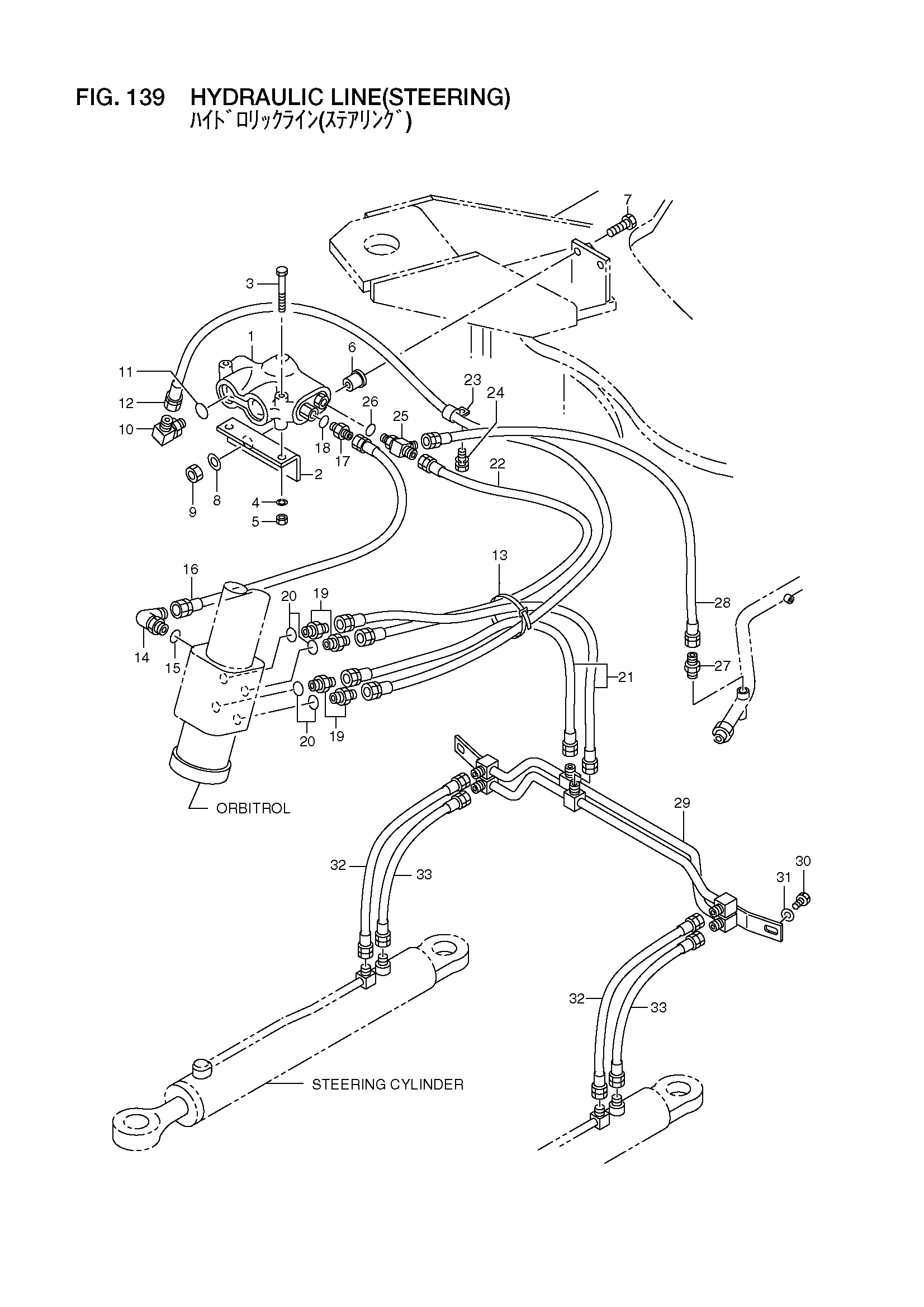

Заводская схема «Гидравлический линия(рулевое управление)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26197-62301 | Приоритй клапан | 1 |
| 2 | 26407-62582 | Кронштейн | 1 |
| 3 | 01100-08085 | Болт | 2 |
| 4 | 02010-00008 | Шайба | 2 |
| 5 | 01400-00008 | Гайка | 2 |
| 6 | 26407-32001 | Резиновый, крепление | 2 |
| 7 | 01183-10045 | Болт с шайбой | 2 |
| - | 01183-10050 | Болт с шайбой | 2 |
| 8 | 26606-52721 | Шайба | 2 |
| 9 | 01401-00010 | Гайка | 2 |
| 10 | 26097-64501 | Угловой штуцер | 1 |
| 11 | 16312-52951 | Уплотнительное кольцо | 1 |
| 12 | 26407-62131 | Шланг | 1 |
| 13 | 04913-10200 | Инсулокк | 2 |
| 14 | 26197-92081 | Угловой штуцер | 1 |
| 15 | 26097-62701 | Уплотнительное кольцо | 1 |
| 16 | 26197-62341 | Шланг | 1 |
| 17 | 26197-92051 | Адаптер | 1 |
| 18 | 26097-62701 | Уплотнительное кольцо | 1 |
| 19 | 26387-62811 | Адаптер | 4 |
| 20 | 16312-52951 | Уплотнительное кольцо | 4 |
| 21 | 26197-62351 | Шланг | 2 |
| 22 | 26197-62161 | Шланг | 1 |
| 23 | 26752-42661 | Зажим | 1 |
| 24 | 01183-10016 | Болт с шайбой | 1 |
| 25 | 26197-62171 | Тройник | 1 |
| 26 | 26097-62071 | Уплотнительное кольцо | 1 |
| 27 | 04134-20303 | Ниппель | 1 |
| 28 | 26197-62361 | Шланг | 1 |
| 29 | 26197-62321 | Трубка, крестовина | 1 |
| 30 | 01183-12025 | Болт с шайбой | 2 |
| 31 | 02000-00012 | Шайба | 2 |
| 32 | 26197-62371 | Шланг | 2 |
| 33 | 26197-62381 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
