Тормозной клапан — HITACHI LX70-7

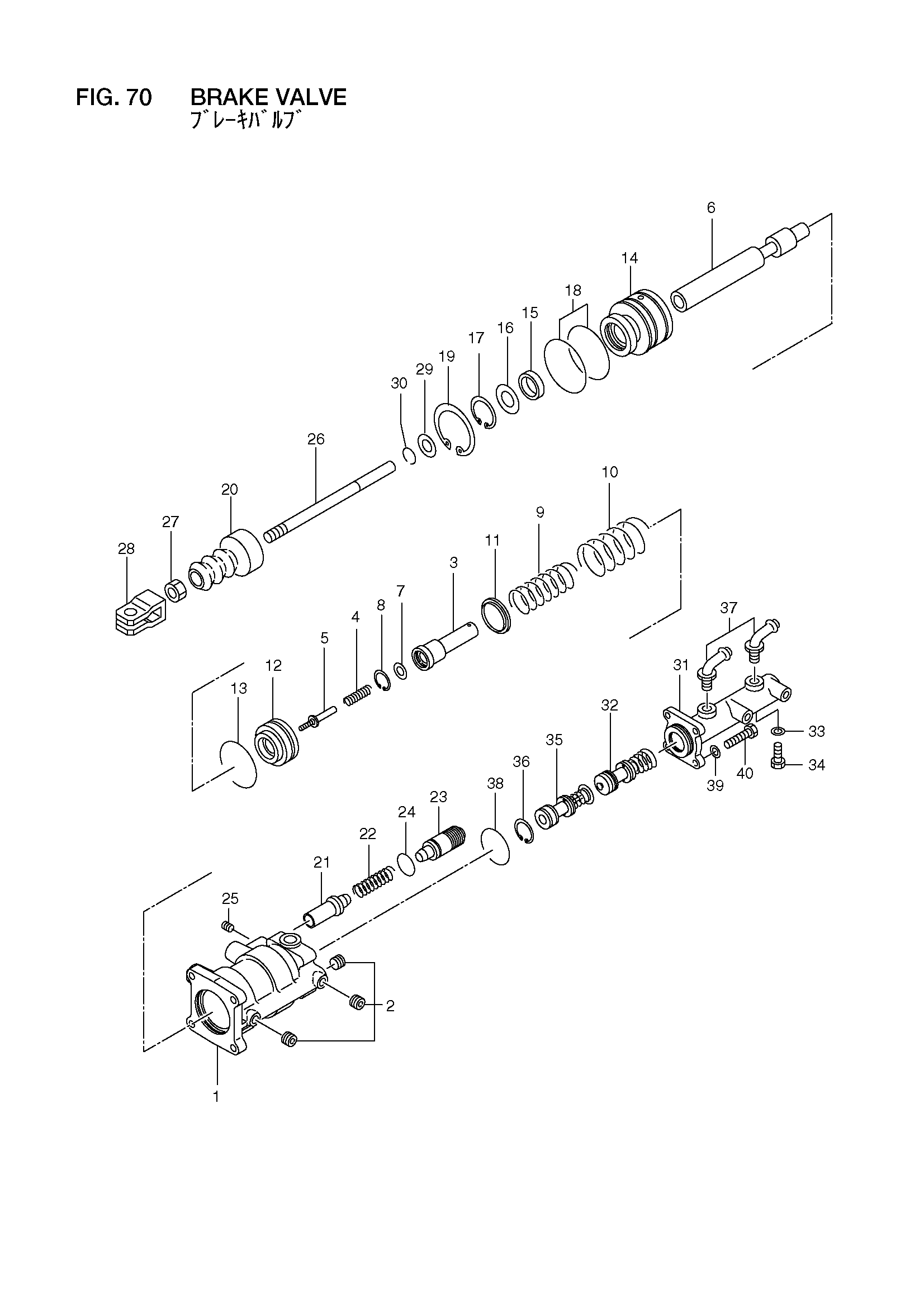

Заводская схема «Тормозной клапан» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A1	26195-42401	Тормозной клапан в сборе	1
1	NO PART NO.	Корпус	1
2	26405-47131	Пробка	3
3	26195-47011	Разъём	1
4	26405-47151	Пружина	1
5	26405-47161	Шток	1
6	26405-47171	Золотник	1
7	26405-47181	Шайба, упорный	1
8	26405-47191	C кольцо	1
9	26195-47021	Пружина	1
10	26195-47031	Пружина	1
11	26195-47041	Сиденье, пружина	1
12	26195-47051	Поршень	1
13	26195-47061	Уплотнительное кольцо	1
14	26405-47261	Крышка	1
15	26405-47271	Уплотнение, масляный	1
16	26405-47281	Пластина	1
17	26405-47291	C кольцо	1
18	26405-47301	Уплотнительное кольцо	2
19	26405-47311	C кольцо	1
20	26405-47321	Крышка, пыль	1
21	26405-47331	Клапан	1
22	26175-47001	Пружина	1
23	26405-47351	Пробка	1
24	26405-47361	Уплотнительное кольцо	1
25	26405-47371	Комплект, винт	1
26	26195-47081	Пусхрод	1
27	26405-47391	Гайка	1
28	26405-47401	Соединение	1
29	26405-47491	Шайба	1
30	26195-47091	Кольцо, стопорный	1
A2	26175-47031	Главный гидроцилиндр в сборе	1
31	NO PART NO.	Корпус	1
32	26405-47421	Поршень, примарй	1
33	26405-47431	Манжета	1
34	26405-47441	Ограничитель	1
35	26175-47041	Поршень, секондарй	1
36	26405-47461	C кольцо	1
37	26405-47471	Разъём	2
38	26405-47481	Уплотнительное кольцо	1
39	26405-47491	Шайба	4
40	26405-47501	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
