Кондиционер(принадлежности детали)(AC400)(OP) — HITACHI LX70-7

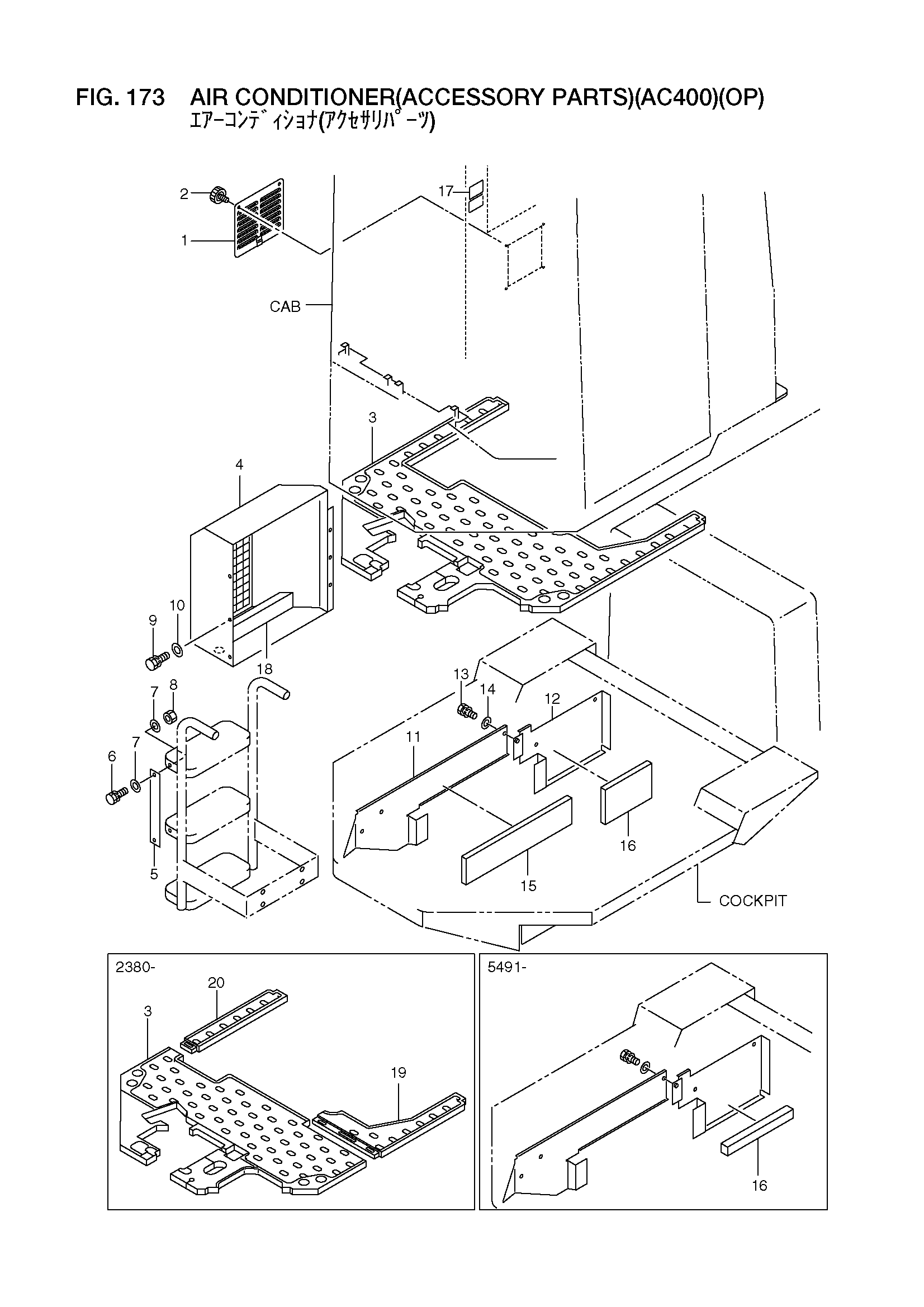

Заводская схема «Кондиционер(принадлежности детали)(AC400)(OP)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26426-73431 | Крышка | 1 |
| 2 | 26406-52421 | Ручка | 2 |
| A | 26486-72481 | Коврик в сборе | 1 |
| 3 | 26196-72931 | Коврик, пол | 1 |
| - | 26486-74331 | Коврик, пол | 1 |
| 4 | 26416-72261 | Крышка | 1 |
| - | 26416-72262 | Крышка | 1 |
| 5 | 26196-73171 | Пластина | 2 |
| 6 | 01183-08016 | Болт с шайбой | 4 |
| 7 | 02000-00008 | Шайба | 8 |
| 8 | 01400-00008 | Гайка | 4 |
| 9 | 01183-10025 | Болт с шайбой | 6 |
| 10 | 02000-00010 | Шайба | 6 |
| 11 | 26486-52131 | Крышка | 1 |
| 12 | 26416-72281 | Крышка | 1 |
| 13 | 01183-10020 | Болт с шайбой | 5 |
| 14 | 02000-00010 | Шайба | 5 |
| 15 | 26426-73071 | Коврик, соунд прооф | 1 |
| 16 | 290A6-53481 | Лист, акоустик | 1 |
| - | 26196-73971 | Коврик | 1 |
| 17 | 26559-12401 | Наклейка | 1 |
| 18 | 26196-73911 | Спонге | 1 |
| 19 | 26486-74341 | Коврик | 1 |
| 20 | 26486-74321 | Коврик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
