Привод мост(задний)(2/2) — HITACHI LX70-7

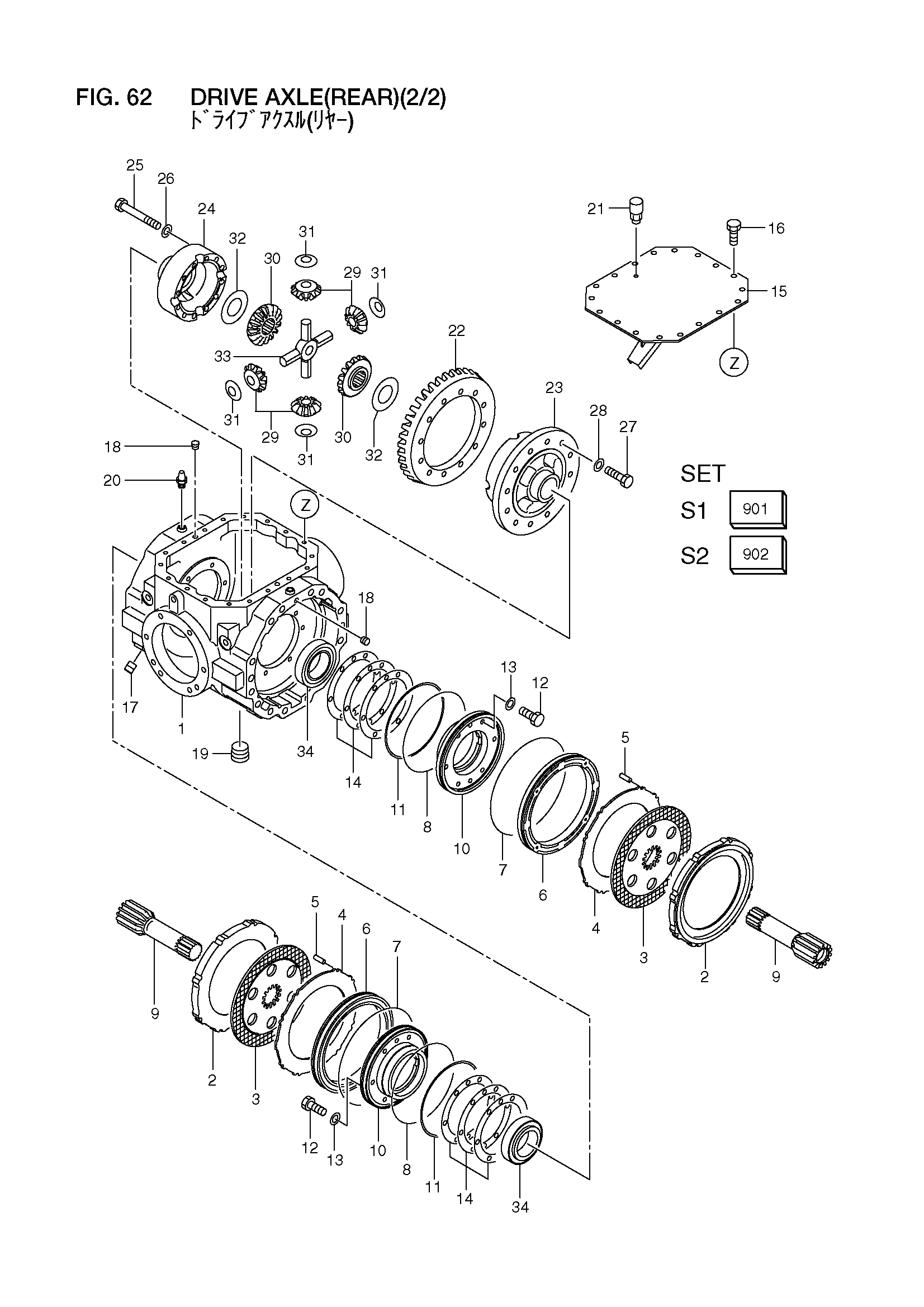

Заводская схема «Привод мост(задний)(2/2)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A1	16193-00031	Мост в сборе	1
-	16193-00032	Мост в сборе	1
-	16193-00033	Мост в сборе	1
901	16193-57001	Комплект, кольцо и ведущая шестерня	1
-	16193-57011	Комплект, кольцо и ведущая шестерня	1
-	16193-57031	Комплект, кольцо и ведущая шестерня	1
902	16403-57011	Комплект, дифф корпус	1
1	16193-03011	Корпус, дифф.	1
-	16193-03012	Корпус, дифф.	1
2	16193-03111	Пластина, концевой	2
3	16193-03121	Дисковый, тормоз	2
4	16193-03131	Кольцо, тормоз	2
5	16383-02162	Палец	16
6	16193-03141	Поршень	2
7	16193-03151	D кольцо	2
8	16193-03161	D кольцо	2
9	16393-02661	Шестерня и вал	2
10	16193-03261	Фиксатор, подшипник	2
11	16193-03271	Уплотнение	2
12	01116-10030	Болт	12
13	16063-53161	Шайба	12
14	16193-03201	Регулировочная шайба	4
-	16193-03211	Регулировочная шайба	4
-	16193-03221	Регулировочная шайба	4
15	16193-03231	Крышка	1
-	16193-03232	Крышка	1
16	01183-10025	Болт с шайбой	18
17	14813-82451	Пробка	2
18	14813-82411	Пробка	4
19	14813-82491	Пробка	1
20	26315-43371	Блеедер	2
21	15573-42151	Сапун	1
22	16193-52001	Шестерня, кольцо	1
-	16193-52121	Шестерня, кольцо	1
-	16193-52161	Шестерня, кольцо	1
23	16403-52031	Корпус, (A)	1
24	16403-52021	Корпус, (B)	1
25	01106-12085	Болт	12
26	16113-02581	Шайба	12
27	01106-12035	Болт	12
28	26063-02111	Шайба	12
29	16433-52101	Шестерня, ведущая шестерня	4
30	16433-52111	Шестерня, боковой	2
31	16433-52131	Шайба, упорный	4
32	16433-52141	Шайба, упорный	2
33	16383-52031	Спидер	1
34	16403-02091	Подшипник	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
