Ноисе управление комплект(2/3)(нккс3)(OP) — HITACHI LX70-7

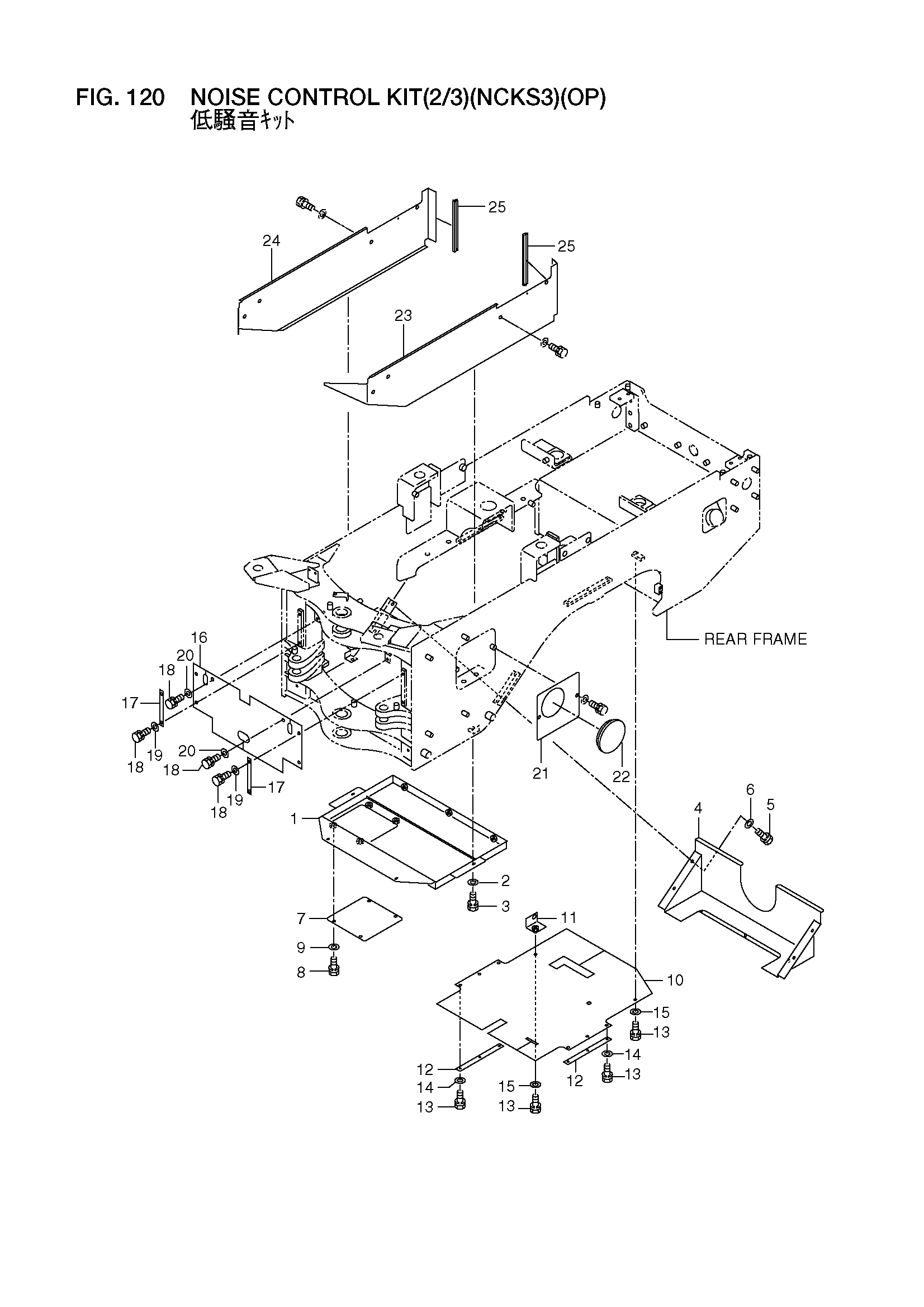

Заводская схема «Ноисе управление комплект(2/3)(нккс3)(OP)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56190-54481 | Крышка, нижний | 1 |
| 2 | 01183-10020 | Болт с шайбой | 4 |
| 3 | 02000-00010 | Шайба | 4 |
| 4 | 56190-54521 | Крышка, нижний | 1 |
| 5 | 01183-10020 | Болт с шайбой | 7 |
| 6 | 02000-00010 | Шайба | 7 |
| 7 | 56190-54511 | Пластина | 1 |
| 8 | 01183-10020 | Болт с шайбой | 4 |
| 9 | 02000-00010 | Шайба | 4 |
| 10 | 56190-54841 | Резиновая прокладка | 1 |
| 11 | 56190-51531 | Кронштейн | 1 |
| 12 | 56190-55331 | Пластина | 2 |
| 13 | 01183-10025 | Болт с шайбой | 8 |
| 14 | 02000-00010 | Шайба | 6 |
| 15 | 26606-52721 | Шайба | 2 |
| 16 | 56190-54831 | Резиновая прокладка | 1 |
| 17 | 56190-51561 | Пластина | 2 |
| 18 | 01183-10025 | Болт с шайбой | 6 |
| 19 | 02000-00010 | Шайба | 4 |
| 20 | 26606-52721 | Шайба | 2 |
| 21 | 56190-54921 | Крышка, боковой | 1 |
| 22 | 26196-42271 | Колпачок | 1 |
| 23 | 56190-54811 | Крышка, LH | 1 |
| 24 | 56190-54821 | Крышка, RH | 1 |
| 25 | 56190-52131 | Стрип, веатхер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
