Привод мост(передний)(1/2) — HITACHI LX70-7

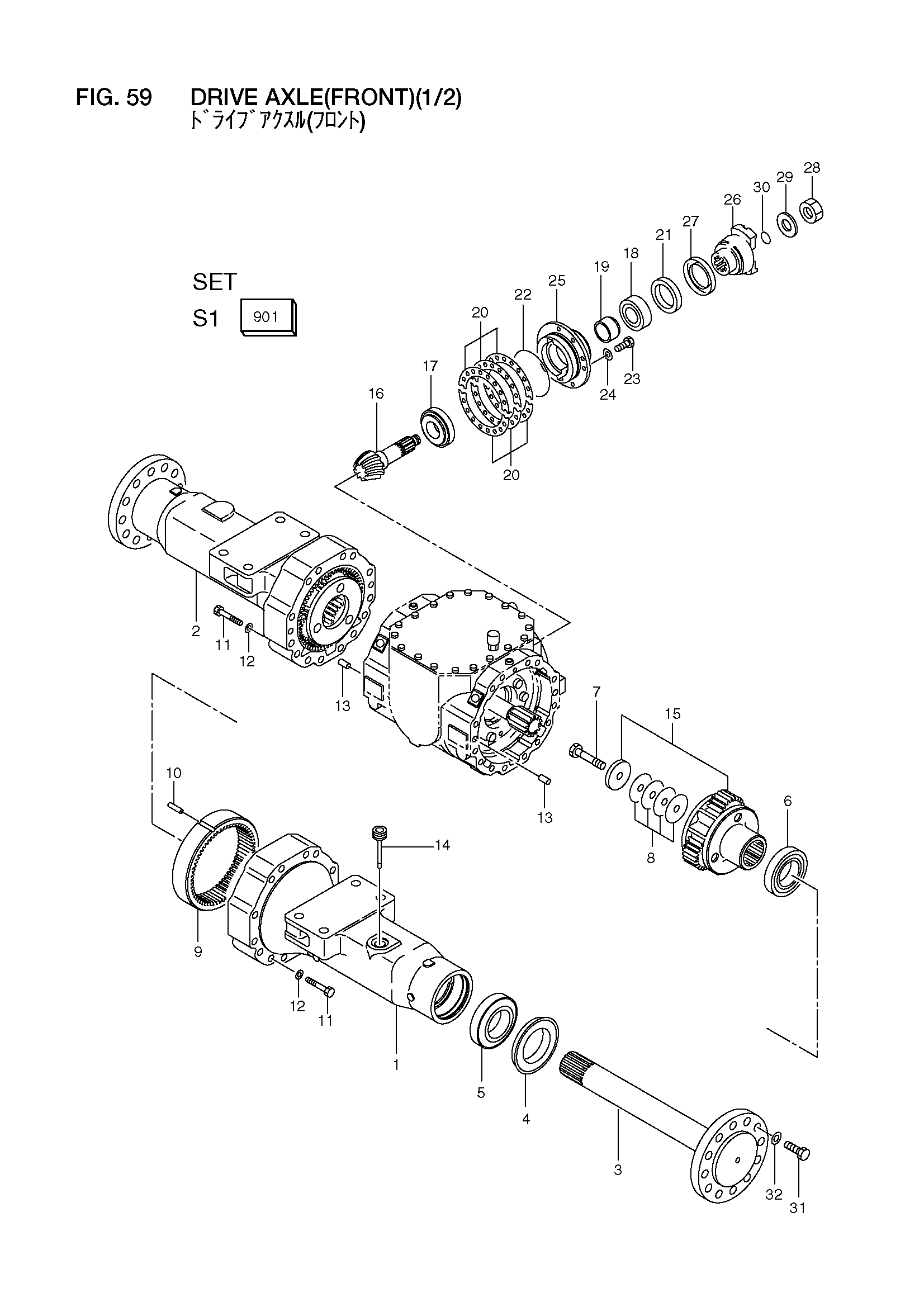

Заводская схема «Привод мост(передний)(1/2)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16193-00021 | Мост в сборе | 1 |
| - | 16193-00022 | Мост в сборе | 1 |
| 901 | 16193-57001 | Комплект, кольцо и ведущая шестерня | 1 |
| - | 16193-57021 | Комплект, кольцо и ведущая шестерня | 1 |
| 1 | 16193-03022 | Трубка, мост | 1 |
| 2 | 16193-03032 | Трубка, мост | 1 |
| 3 | 16193-03441 | Вал, мост | 2 |
| 4 | 16403-02071 | Уплотнение, масляный | 2 |
| 5 | 16403-02081 | Подшипник | 2 |
| 6 | 16193-03091 | Подшипник | 2 |
| 7 | 16193-03351 | Болт | 2 |
| 8 | 16193-03371 | Регулировочная шайба | 2 |
| - | 16193-03381 | Регулировочная шайба | 2 |
| - | 16193-03391 | Регулировочная шайба | 2 |
| - | 16193-03401 | Регулировочная шайба | 2 |
| 9 | 16193-03181 | Шестерня, кольцо | 2 |
| 10 | 16403-02351 | Палец | 8 |
| 11 | 01116-16105 | Болт | 28 |
| 12 | 190A3-02051 | Шайба | 28 |
| 13 | 02212-16032 | Палец | 4 |
| 14 | 16403-02331 | Указатель, уровень | 1 |
| 15 | 16193-00211 | Планет водило | 2 |
| 16 | 16193-52011 | Шестерня, ведущая шестерня | 1 |
| - | 16193-52151 | Шестерня, ведущая шестерня | 1 |
| 17 | 16323-52391 | Подшипник | 1 |
| 18 | 16403-52071 | Подшипник | 1 |
| 19 | 16193-52041 | Проставка | 1 |
| 20 | 16193-52081 | Регулировочная шайба | 4 |
| - | 16193-52091 | Регулировочная шайба | 4 |
| - | 16193-52101 | Регулировочная шайба | 4 |
| 21 | 16403-52091 | Уплотнение, масляный | 1 |
| 22 | 03310-01350 | Уплотнительное кольцо | 1 |
| 23 | 01106-12035 | Болт | 6 |
| 24 | 26063-02111 | Шайба | 6 |
| 25 | 16193-52021 | Каге, подшипник | 1 |
| 26 | 16193-52061 | Фланец | 1 |
| 27 | 16193-52071 | Крышка, пыль | 1 |
| 28 | 16323-52651 | Гайка | 1 |
| 29 | 16323-52111 | Шайба | 1 |
| 30 | 03330-00250 | Уплотнительное кольцо | 1 |
| 31 | 01106-24050 | Болт | 24 |
| - | 01106-24055 | Болт | 24 |
| 32 | 26604-42011 | Шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
