Рулевое управление колесо блок — HITACHI LX70-7

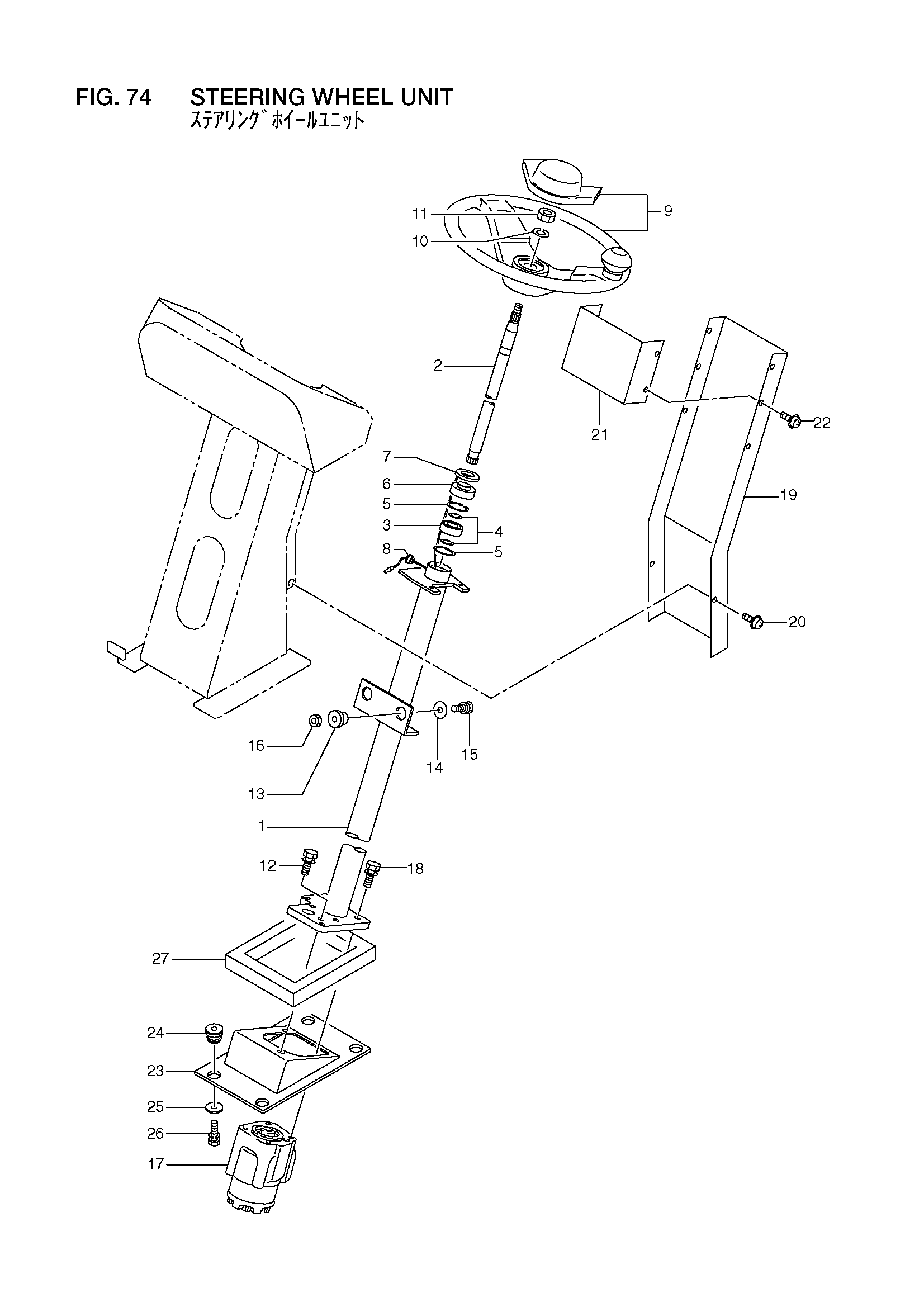

Заводская схема «Рулевое управление колесо блок» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26194-10202 | Рукоятка блок в сборе | 1 |
| 1 | 26194-12002 | Колумн | 1 |
| 2 | 26484-12001 | Вал | 1 |
| 3 | 26314-12161 | Подшипник, шарик | 1 |
| 4 | 02100-00020 | Кольцо, стопорный | 2 |
| 5 | 02110-00037 | Кольцо, стопорный | 2 |
| 6 | 26264-12081 | Втулка | 1 |
| - | 26264-12082 | Втулка | 1 |
| 7 | 26094-10401 | Шайба | 1 |
| 8 | 26194-12081 | Уплотнительная втулка | 1 |
| 9 | 26554-12001 | Рулевое управление колесо | 1 |
| 10 | 02010-00014 | Шайба | 1 |
| 11 | 01401-00014 | Гайка | 1 |
| 12 | 01183-10030 | Болт с шайбой | 2 |
| 13 | 26407-32001 | Резиновый, крепление | 2 |
| 14 | 26606-52721 | Шайба | 2 |
| 15 | 01183-10040 | Болт с шайбой | 2 |
| 16 | 01401-00010 | Гайка | 2 |
| 17 | 26194-12201 | Орбитрол | 1 |
| 18 | 01183-10025 | Болт с шайбой | 4 |
| 19 | 26194-12022 | Крышка | 1 |
| 20 | 01033-06016 | Винт и шайба | 4 |
| 21 | 26194-12052 | Крышка | 1 |
| 22 | 01033-06016 | Винт и шайба | 4 |
| 23 | 26404-12062 | Кронштейн | 1 |
| 24 | 26407-32001 | Резиновый, крепление | 4 |
| 25 | 26606-52721 | Шайба | 4 |
| 26 | 01183-10040 | Болт с шайбой | 4 |
| 27 | 26404-12071 | Коврик, соунд прооф | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
