HST насос — HITACHI LX70-7

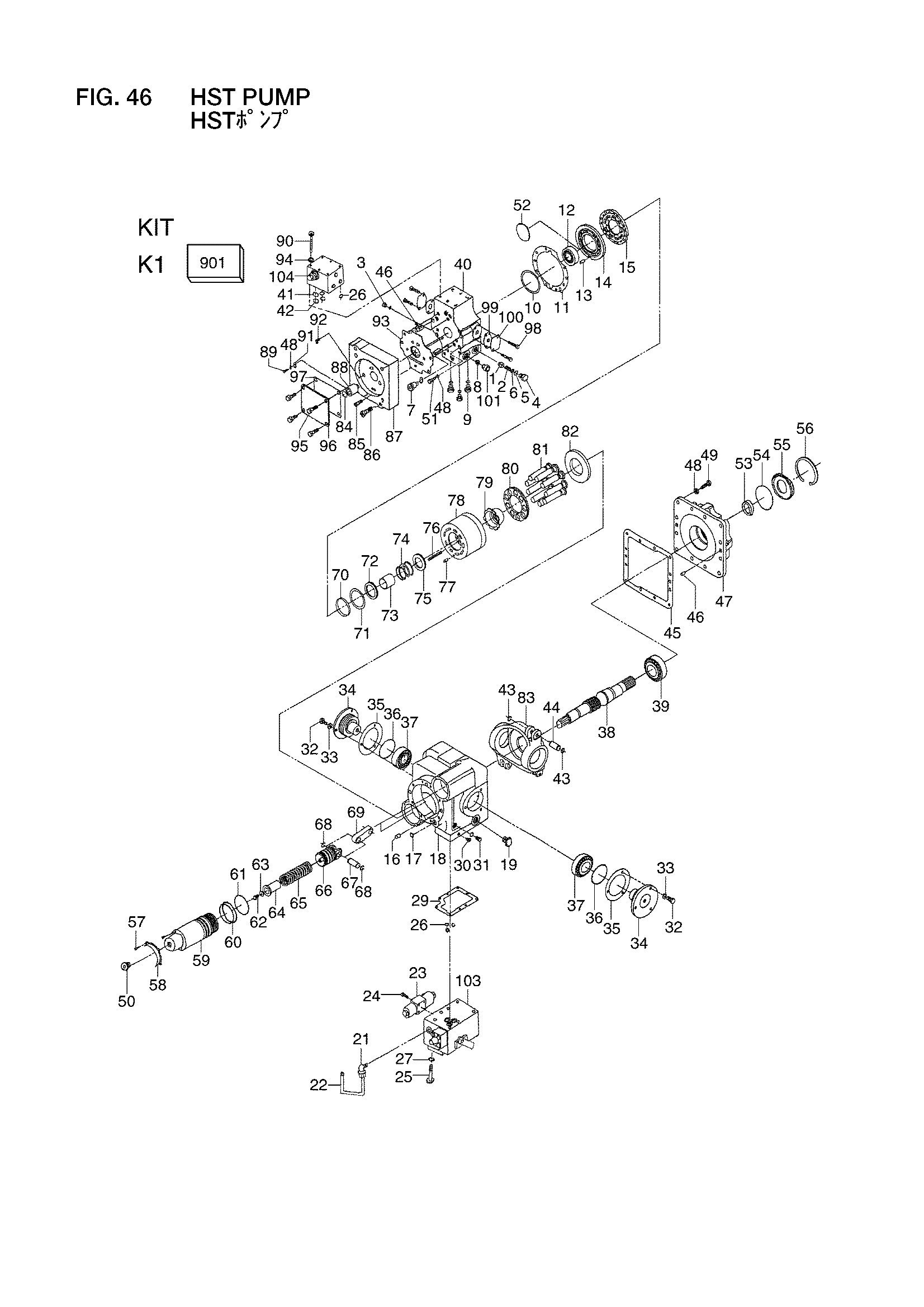

Заводская схема «HST насос» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A	26192-52201	HST насос в сборе	1
901	26192-59161	Комплект, блок, гидроцилиндр	1
1	26192-57721	Поршень	1
2	26192-57711	Пружина	1
3	26192-58151	Пробка	2
4	26192-57681	Пробка	1
5	26192-57701	Уплотнительное кольцо	1
6	26192-57691	Регулировочная шайба	0
7	26192-57961	Клапан, обратный	2
8	26192-57871	Дроссель	1
9	26192-57801	Пробка	3
10	26192-58161	Регулировочная шайба	0
11	26192-57441	Прокладка	1
12	26192-57661	Подшипник	1
13	26192-57421	Палец	1
14	26192-58801	Пластина, клапан	1
15	26192-58811	Пластина, подшипник	1
16	26192-57431	Палец	2
17	26192-57381	Уплотнительное кольцо	1
18	NO PART NO.	Корпус	1
19	26192-58011	Пробка	1
20	26192-57731	Заклёпка	4
21	26192-58111	Угловой штуцер	2
22	26192-58101	Трубка	1
23	26192-58821	Клапан, электромагнитный	1
24	26192-58081	Болт	4
25	26192-58831	Болт	7
26	26192-57381	Уплотнительное кольцо	6
27	26192-57941	Шайба	7
28	26192-57741	Пластина	1
29	26192-57991	Прокладка	1
30	26192-58841	Пробка	1
31	26192-57801	Пробка	1
32	26192-58041	Болт	6
33	26192-57751	Шайба	6
34	26192-58851	Труннион	2
35	26192-57611	Прокладка	0
36	26192-58861	Уплотнительное кольцо	2
37	26192-58871	Подшипник, коне	2
-	26192-58881	Подшипник, чашка	2
38	26192-57561	Вал	1
39	26192-57511	Подшипник, чашка	1
-	26192-57501	Подшипник, коне	1
40	NO PART NO.	Колпачок, концевой	1
41	26192-57411	Уплотнительное кольцо	2
42	26192-57401	Кольцо, задний UP	2
43	26192-58891	Кольцо, ретаининг	4
44	26192-58901	Палец	2
45	26192-57601	Прокладка	1
46	26192-57431	Палец	4
47	NO PART NO.	Крышка, передний	1
48	26192-57751	Шайба	21
49	26192-57901	Болт	12
50	26192-58911	Пробка	2
51	26192-57771	Болт	8
52	26192-57591	Кольцо, пилотный	1
53	26192-57491	Уплотнение, масляный	1
54	26192-57671	Уплотнительное кольцо	1
55	26192-57531	Уплотнение	1
56	26192-57521	Кольцо, ретаининг	1
57	26192-57781	Винт	4
58	26192-57791	Фиксатор	2
59	26192-58921	Втулка, серво	2
60	26192-58931	Уплотнительное кольцо	4
61	26192-58941	Уплотнительное кольцо	2
62	26192-58951	Винт	2
63	26192-58961	Шайба	2
64	26192-58971	Направляющая, пружина	2
65	26192-58981	Пружина	2
66	26192-58991	Поршень, серво	2
67	26192-59001	Палец	2
68	26192-59011	Кольцо, ретаининг	4
69	26192-59021	Кольцо, серво	2
70	26192-59031	Пластина	1
71	26192-59041	Фиксатор, пружина	1
72	26192-59051	Кольцо, ретаининг	1
73	26192-59061	Направляющая, пружина	1
74	26192-59071	Пружина	1
75	26192-59081	Сиденье, пружина	1
76	26192-59091	Пружина	6
77	26192-59101	Палец	1
78	26192-59111	Блок, гидроцилиндр	1
79	26192-59121	Направляющая, фиксатор	1
80	26192-59131	Фиксатор, слиппер	1
81	26192-59141	Поршень	9
82	26192-57461	Пластина, упорный	1
83	26192-59151	Свасх, пластина	1
84	26192-57551	Кольцо, стопорный	1
85	26192-57841	Болт	2
86	26192-57811	Болт	2
87	26192-57571	Пластина, штуцер	1
88	26192-57541	Муфта	1
89	26192-57831	Болт	1
90	26192-57471	Болт	6
91	26192-57821	Кронштейн	2
92	26192-57761	Болт	3
93	26192-58071	Прокладка	1
94	26192-57851	Шайба	6
95	26192-58001	Болт	4
96	26192-57581	Крышка	1
97	26192-57631	Прокладка	1
98	26192-58021	Болт	4
99	26192-58061	Прокладка	2
100	26192-58031	Крышка	2
101	NO PART NO.	Пробка, пластиковый	1
102	NO PART NO.	Пробка, пластиковый	1
103	26192-59171	Гидрораспределитель	1
104	26192-59181	Коллектор клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
