Гидравлический линия(масляный радиатор) — HITACHI LX70-7

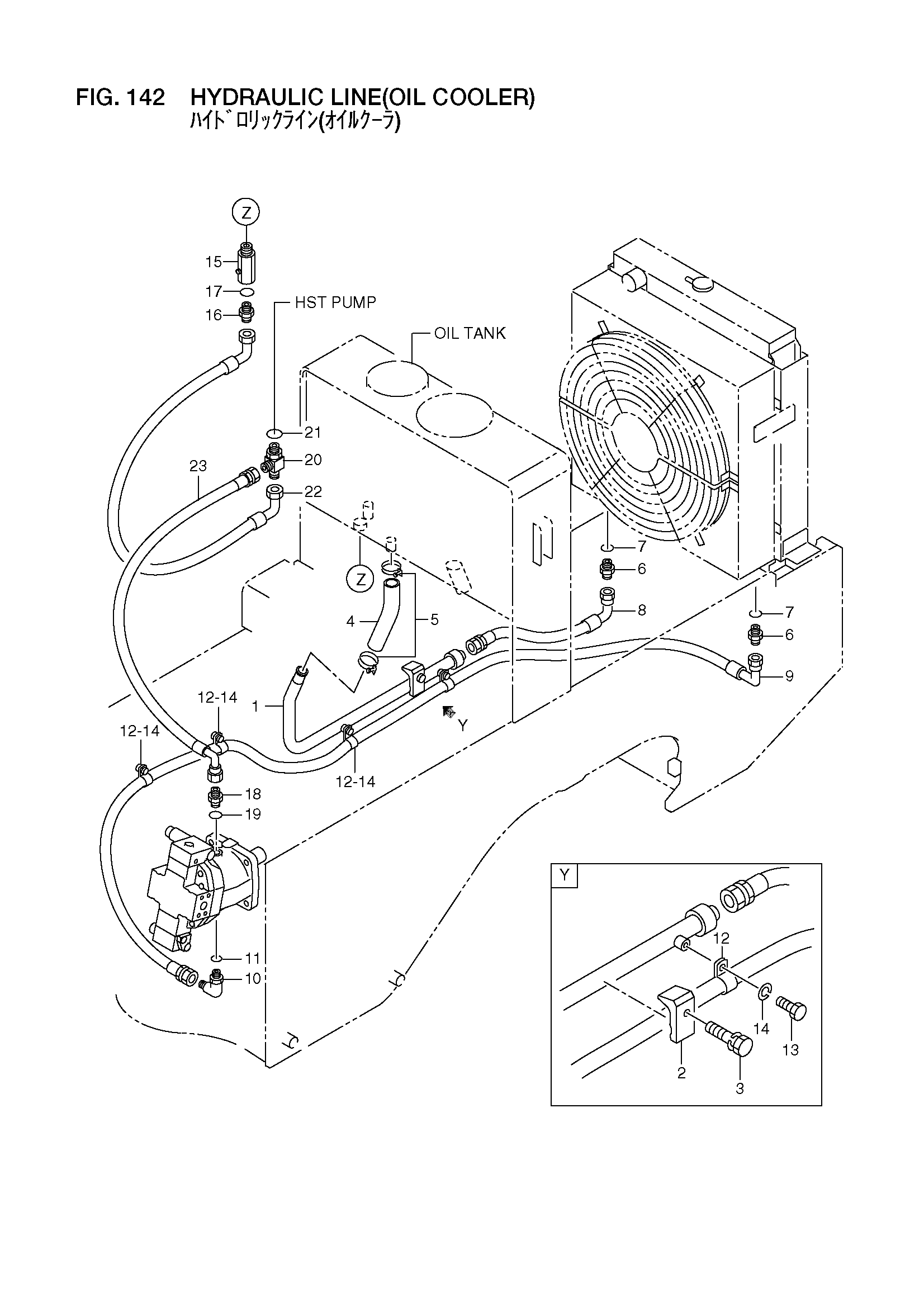

Заводская схема «Гидравлический линия(масляный радиатор)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26197-92501 | Трубка, обратный | 1 |
| 2 | 26197-92401 | Хомут | 1 |
| 3 | 01183-12060 | Болт с шайбой | 1 |
| 4 | 26197-62391 | Шланг, резиновый | 1 |
| 5 | 24067-62301 | Зажим | 2 |
| 6 | 26197-92041 | Адаптер | 2 |
| 7 | 03320-00290 | Уплотнительное кольцо | 2 |
| 8 | 26197-92521 | Шланг | 1 |
| 9 | 26197-92511 | Шланг | 1 |
| 10 | 26387-62541 | Угловой штуцер | 1 |
| 11 | 26097-62631 | Уплотнительное кольцо | 1 |
| 12 | 26602-42971 | Зажим | 4 |
| 13 | 01110-10020 | Болт | 4 |
| 14 | 02010-00010 | Шайба | 4 |
| 15 | 26197-92381 | Клапан, обратный | 1 |
| 16 | 26197-92041 | Адаптер | 1 |
| 17 | 03320-00290 | Уплотнительное кольцо | 1 |
| 18 | 56110-57661 | Адаптер | 1 |
| 19 | 26097-62631 | Уплотнительное кольцо | 1 |
| 20 | 26197-92021 | Тройник | 1 |
| 21 | 26197-92361 | Уплотнительное кольцо | 1 |
| 22 | 26197-92551 | Шланг | 1 |
| 23 | 26197-92561 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
