Клустер измеритель — HITACHI LX70-7

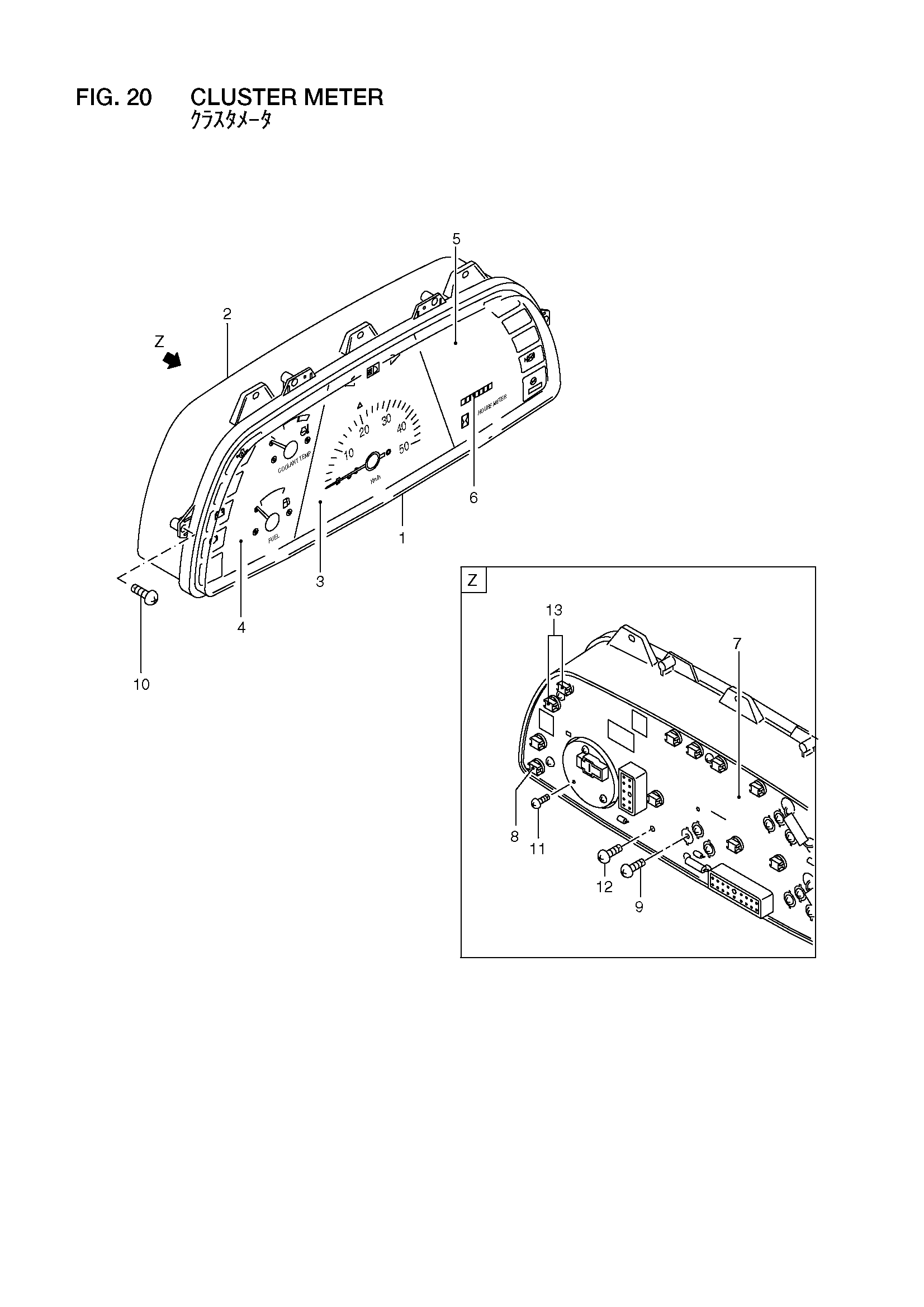

Заводская схема «Клустер измеритель» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26192-42002 | Клустер измеритель в сборе | 1 |
| 1 | 26402-47121 | Крышка, передний | 1 |
| 2 | 26402-47131 | Корпус | 1 |
| 3 | 26192-47091 | Индикатор, скорость | 1 |
| 4 | 26192-47101 | Указатель | 1 |
| 5 | 26192-47111 | Диал | 1 |
| 6 | 26192-47121 | Измеритель | 1 |
| 7 | 26192-47131 | Киркуит | 1 |
| 8 | 26402-47191 | Разъём | 12 |
| 9 | 26402-47201 | Винт | 9 |
| 10 | 26402-47211 | Винт | 6 |
| 11 | 26402-47221 | Винт | 3 |
| 12 | 26402-47231 | Винт | 6 |
| 13 | 26552-47001 | Разъём | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
