Клапан и трос — HITACHI LX70-7

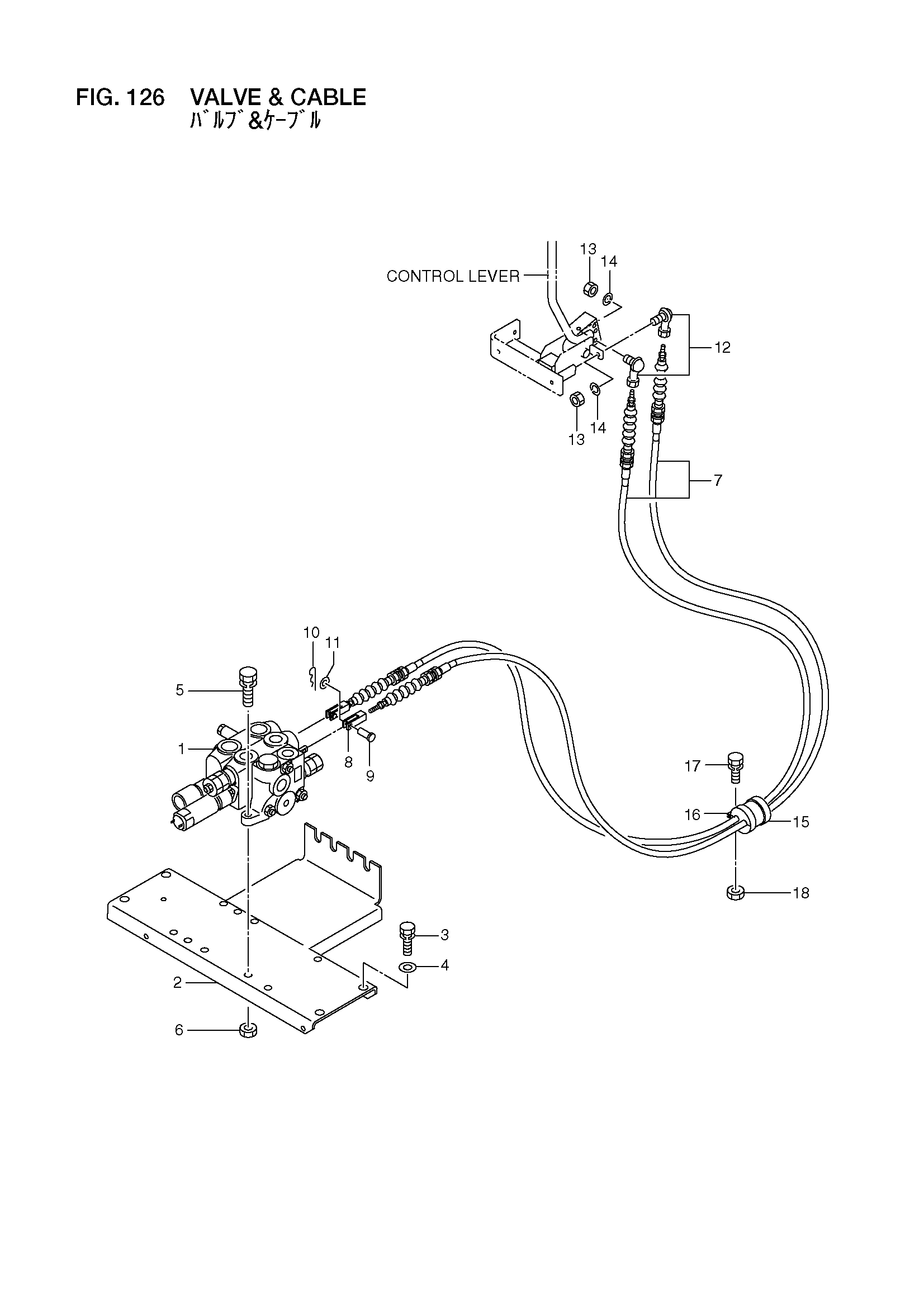

Заводская схема «Клапан и трос» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26197-32041 | Гидрораспределитель | 1 |
| - | 26197-32042 | Гидрораспределитель | 1 |
| 2 | 26197-32023 | Кронштейн | 1 |
| 3 | 01185-12030 | Болт с шайбой | 4 |
| 4 | 26096-42351 | Шайба | 4 |
| 5 | 01183-12040 | Болт с шайбой | 3 |
| 6 | 01401-00012 | Гайка | 3 |
| 7 | 26197-42031 | Трос, управление | 2 |
| - | 26197-42032 | Трос, управление | 2 |
| 8 | 26405-57011 | Клевис | 2 |
| 9 | 26405-57012 | Палец | 2 |
| 10 | 26405-57013 | Палец | 2 |
| 11 | 02000-00008 | Шайба | 2 |
| 12 | 24357-42091 | Тяга, шарик | 2 |
| 13 | 01400-00008 | Гайка | 2 |
| 14 | 02010-00008 | Шайба | 2 |
| 15 | 26507-42641 | Резиновая прокладка | 1 |
| - | 26197-42041 | Резиновая прокладка | 1 |
| 16 | 26507-42651 | Хомут | 1 |
| 17 | 01183-10030 | Болт с шайбой | 1 |
| 18 | 01401-00010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
