Коккпит проводка — HITACHI LX70-7

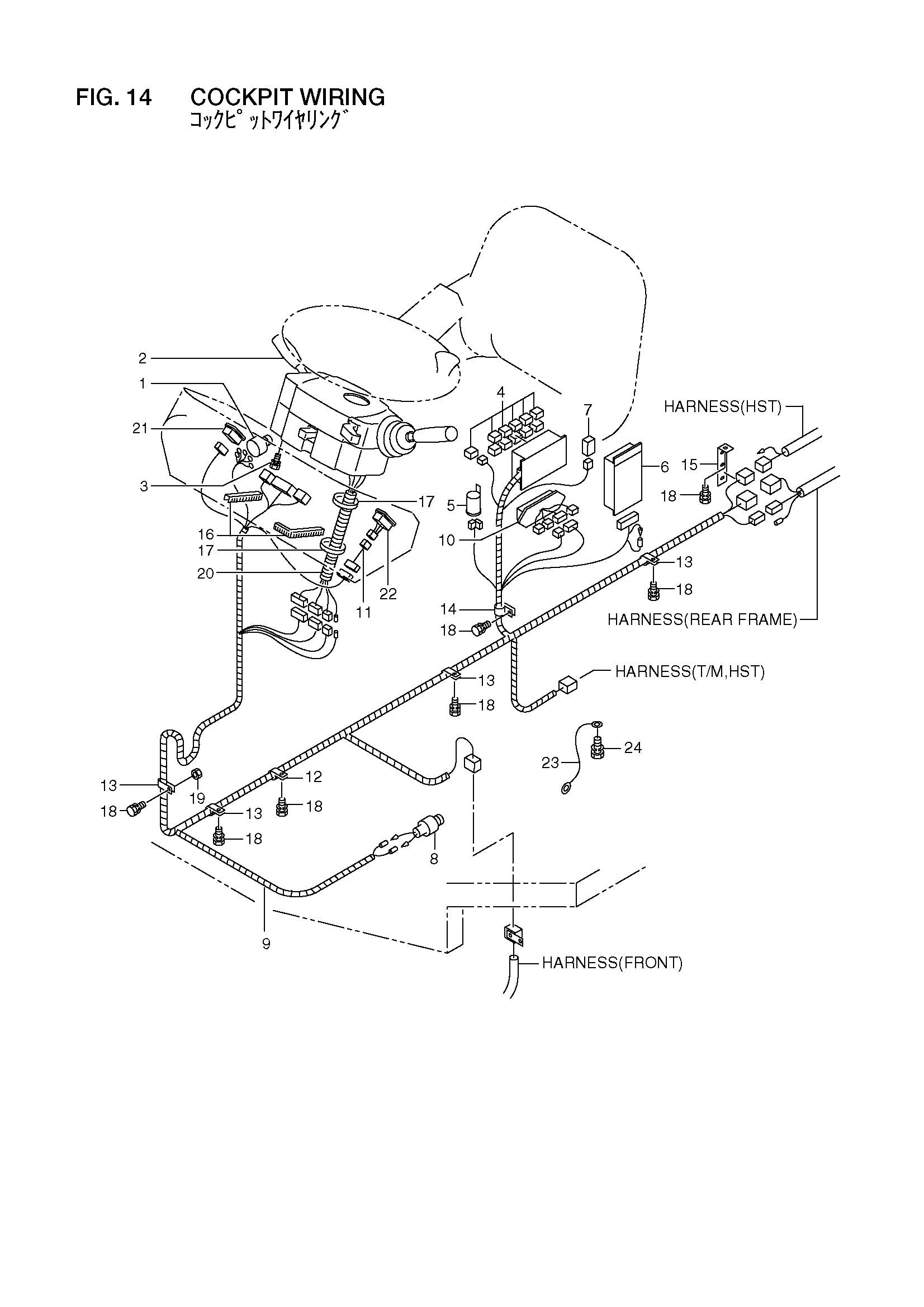

Заводская схема «Коккпит проводка» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26552-42551 | Стартер выключатель | 1 |
| 2 | 26192-42462 | Выключатель | 1 |
| 3 | 01183-08016 | Болт с шайбой | 3 |
| 4 | 26192-42031 | Реле | 11 |
| 5 | 26602-40261 | Фласхер блок | 1 |
| - | 24352-42552 | Фласхер блок | 1 |
| 6 | 26192-42691 | Трансмиссия контроллер | 1 |
| 7 | 26192-42301 | Управление блок | 1 |
| 8 | 23232-42072 | Остановка фонарь выключатель | 1 |
| 9 | 26192-42612 | Провод жгут проводов, коккпит | 1 |
| - | 26192-42613 | Провод жгут проводов, коккпит | 1 |
| 10 | 26192-42622 | Предохранитель короб | 1 |
| 11 | 26192-42212 | Провод жгут проводов, воркинг фонарь | 1 |
| 12 | 26602-42971 | Зажим | 1 |
| 13 | 26602-42961 | Зажим | 4 |
| 14 | 26126-12701 | Зажим | 1 |
| 15 | 26192-42771 | Кронштейн | 1 |
| 16 | 54067-22091 | Громмет, фрее | 1 |
| 17 | 04913-11200 | Инсулокк | 3 |
| 18 | 01183-10020 | Болт | 7 |
| 19 | 01401-00010 | Гайка | 1 |
| 20 | 26702-42181 | Трубка, корругате | 1 |
| 21 | 26552-42521 | Стояночный выключатель | 1 |
| 22 | 26402-42491 | Воркинг фонарь выключатель | 1 |
| - | 26562-42171 | Воркинг фонарь выключатель | 1 |
| 23 | 26192-42761 | Провод жгут проводов | 1 |
| 24 | 01183-10020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
