Управление двигателем — HITACHI LX70-7

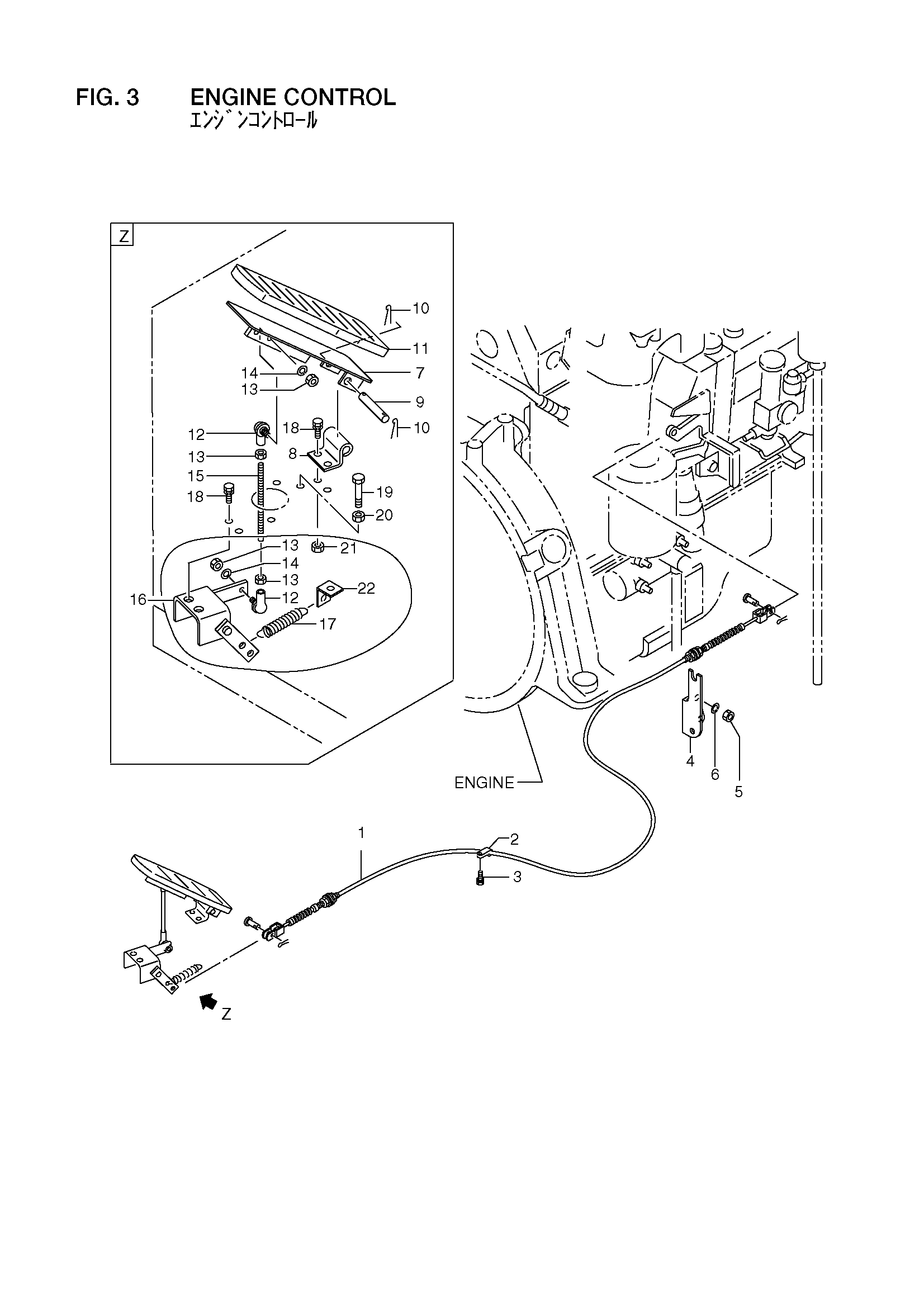

Заводская схема «Управление двигателем» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 201N1-12011 | Трос | 1 |
| 2 | 26602-42031 | Зажим | 3 |
| 3 | 01183-10020 | Болт | 3 |
| 4 | 26191-12011 | Кронштейн | 1 |
| 5 | 01400-00010 | Гайка | 2 |
| 6 | 02010-00010 | Шайба | 2 |
| A | 26401-12051 | Аккел педаль в сборе | 1 |
| 7 | NO PART NO. | Педаль | 1 |
| 8 | 26091-13071 | Кронштейн | 1 |
| 9 | 26091-13081 | Палец | 1 |
| 10 | 02200-32020 | Палец, коттер | 2 |
| 11 | 26405-42211 | Крышка, педаль | 1 |
| 12 | 26093-62171 | Тяга, шарик | 2 |
| 13 | 01400-00006 | Гайка | 4 |
| 14 | 02010-00006 | Шайба | 2 |
| 15 | 26061-12071 | Шток | 1 |
| 16 | 26061-12001 | Беллкранк | 1 |
| 17 | 56090-13521 | Пружина | 1 |
| 18 | 01183-08020 | Болт | 4 |
| 19 | 01111-10050 | Болт | 1 |
| 20 | 01401-00010 | Гайка | 1 |
| 21 | 01400-00008 | Гайка | 2 |
| 22 | 26191-12021 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
