Двойной топливный фильтр(FF)(OP) — HITACHI LX70-7

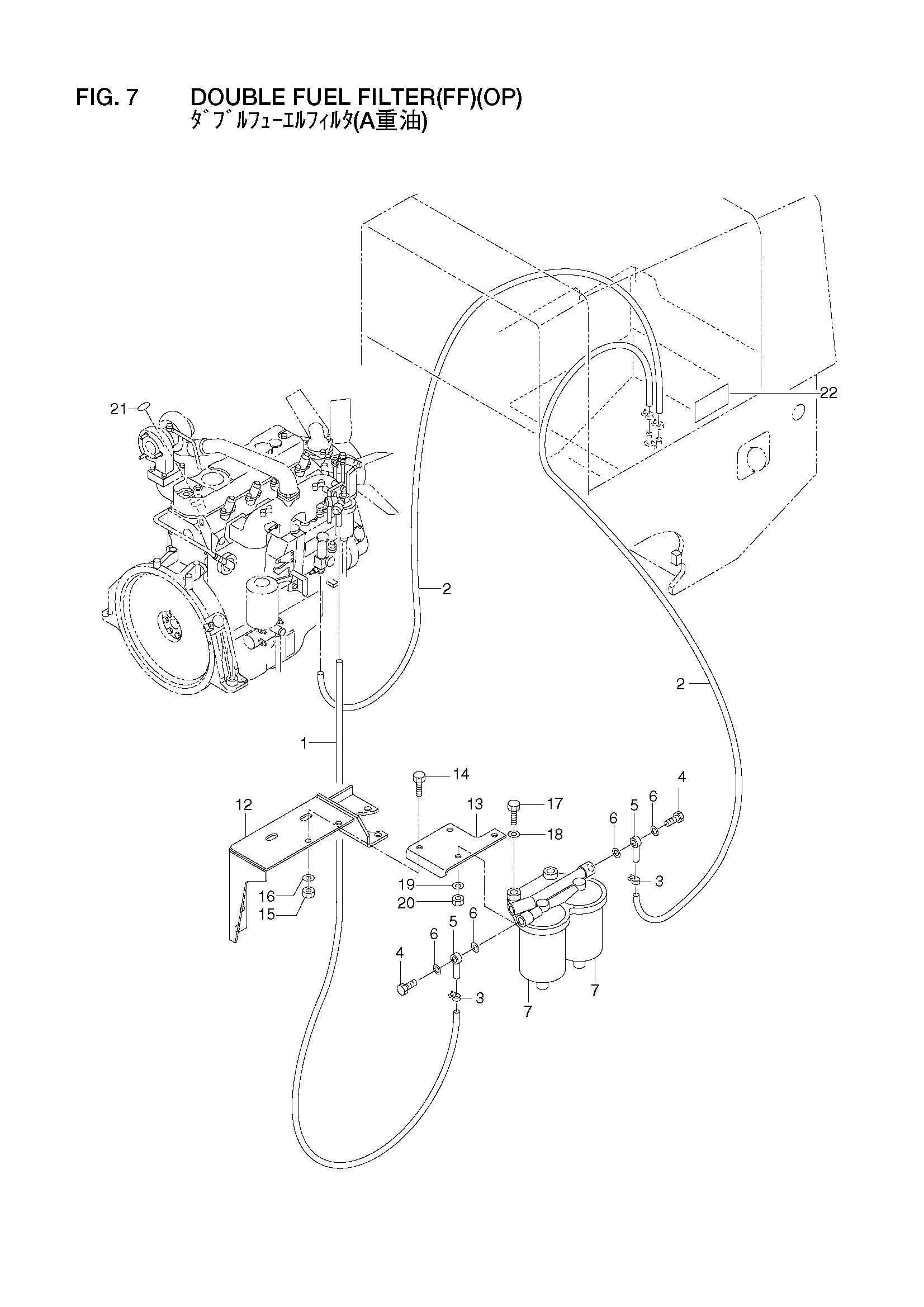

Заводская схема «Двойной топливный фильтр(FF)(OP)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 29122-22101 | Шланг | 1 |
| 2 | 29122-22121 | Шланг | 1 |
| 3 | 04911-00016 | Зажим | 2 |
| 4 | 56320-55471 | Болт, проушина | 2 |
| 5 | 56320-55481 | Соединение, проушина | 2 |
| 6 | 56320-55491 | Манжета | 4 |
| A1 | 56190-56711 | Фильтр в сборе | 1 |
| 7 | 20801-02011 | Элемент | 2 |
| 8 | Z-9-09720-542-0 | Манжета | 4 |
| 9 | Z-9-13213-601-0 | Манжета, резиновый | 2 |
| 10 | Z-9-09720-541-0 | Манжета | 2 |
| 11 | Z-9-09920-255-0 | Уплотнительное кольцо | 2 |
| 12 | 56190-56721 | Кронштейн | 1 |
| 13 | 56190-56731 | Кронштейн | 1 |
| 14 | 01110-10025 | Болт | 2 |
| 15 | 01401-00010 | Гайка | 2 |
| 16 | 02010-00010 | Шайба | 2 |
| 17 | 01110-10045 | Болт | 2 |
| 18 | 02000-00010 | Шайба | 2 |
| 19 | 02010-00010 | Шайба | 2 |
| 20 | 01401-00010 | Гайка | 2 |
| 21 | 56190-56751 | Наклейка | 1 |
| 22 | 56190-56761 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
