Гидроцилиндр стрелы — HITACHI LX70-7

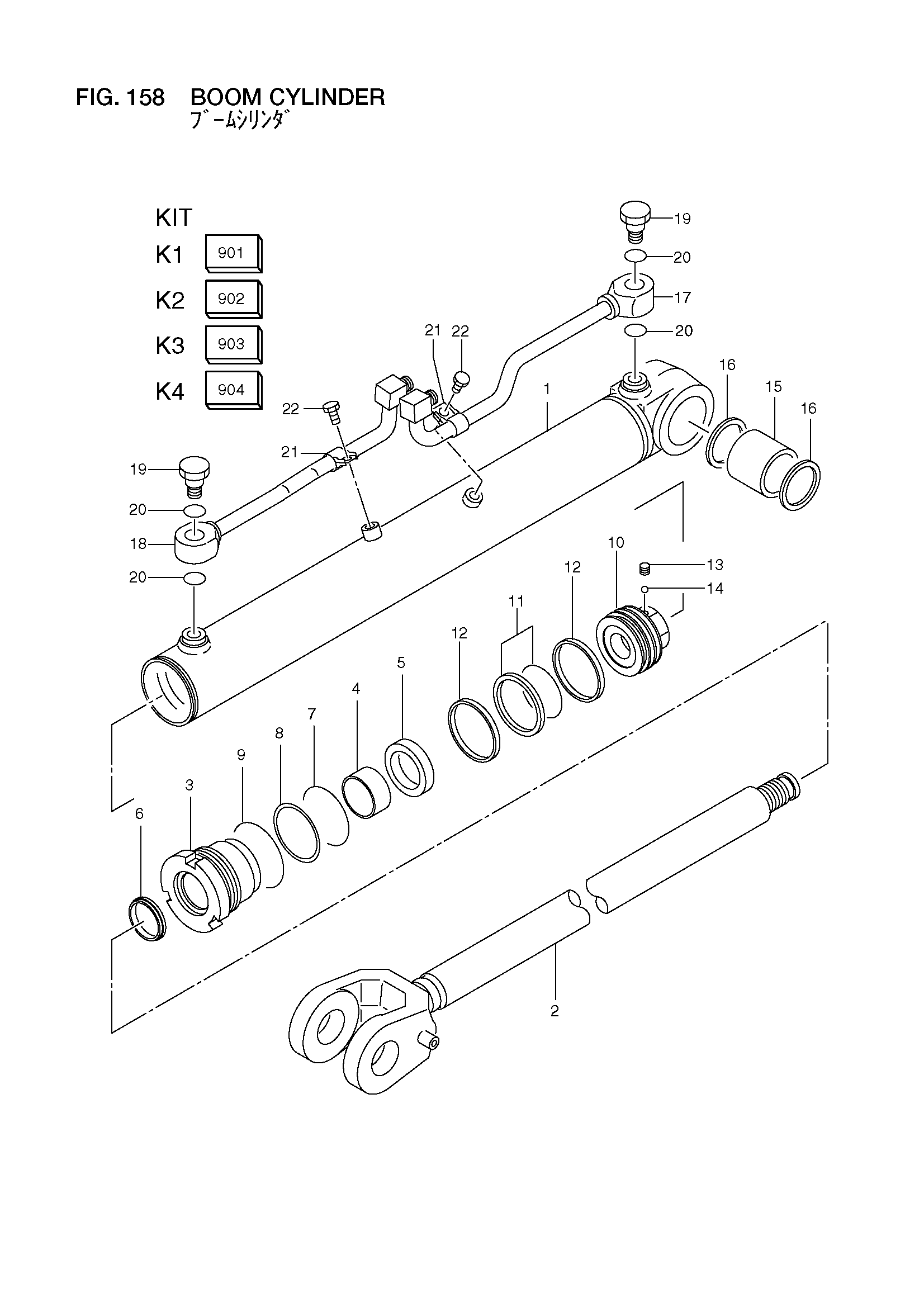

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26198-42001 | Гидроцилиндр стрелы в сборе | 2 |
| 901 | 26198-47131 | Комплект, репаир | 2 |
| 902 | 26198-47141 | Комплект, репаир | 2 |
| 903 | 26198-47151 | Комплект, репаир | 2 |
| 904 | 26198-47121 | Комплект, трубка | 2 |
| 1 | 26198-47001 | Трубка, гидроцилиндр | 2 |
| 2 | 26198-47011 | Шток, поршень | 2 |
| 3 | 26198-47021 | Головка, гидроцилиндр | 2 |
| 4 | 26198-47031 | Втулка | 2 |
| 5 | 26408-47031 | U кольцо | 2 |
| 6 | 26408-47051 | Кольцо, стеклоочиститель | 2 |
| 7 | 28778-47511 | Уплотнительное кольцо | 2 |
| 8 | 26198-47041 | Кольцо, задний UP | 2 |
| 9 | 28778-47531 | Уплотнительное кольцо | 2 |
| 10 | 26198-47051 | Поршень | 2 |
| 11 | 26328-57171 | Кольцо, уплотнение | 2 |
| 12 | 26198-47061 | Кольцо, скольжение | 4 |
| 13 | 28778-47331 | Винт | 2 |
| 14 | 28778-47341 | Шарик, стальной | 2 |
| 15 | 26388-57441 | Втулка | 2 |
| 16 | 26388-57491 | Кольцо, стеклоочиститель | 4 |
| 17 | 26198-47071 | Трубка | 2 |
| 18 | 26198-47081 | Трубка | 2 |
| 19 | 26198-47091 | Пробка | 4 |
| 20 | 26198-47101 | Уплотнительное кольцо | 8 |
| 21 | 26198-47111 | Держатель | 4 |
| 22 | 26194-57101 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
