Боковой панель — HITACHI LX70-7

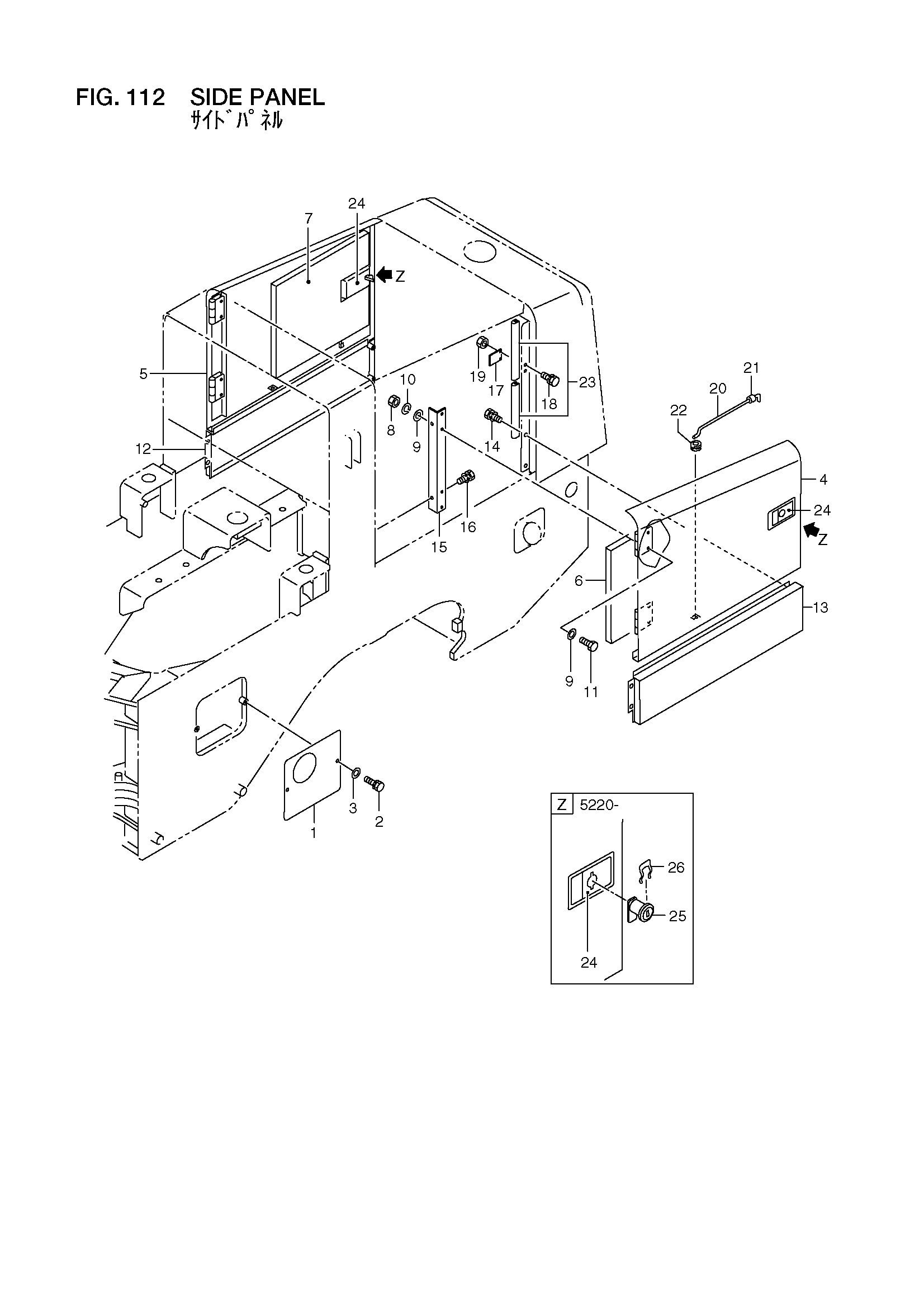

Заводская схема «Боковой панель» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26196-42142 | Крышка, боковой | 1 |
| 2 | 01183-10020 | Болт | 2 |
| 3 | 26091-12081 | Шайба | 2 |
| 4 | 26196-42321 | Панель, боковой | 1 |
| 5 | 26196-42331 | Панель, боковой | 1 |
| 6 | 26196-42351 | Коврик, соунд прооф | 1 |
| 7 | 26196-42361 | Коврик, соунд прооф | 1 |
| 8 | 01401-50010 | Гайка | 8 |
| 9 | 02003-00010 | Шайба | 16 |
| 10 | 02011-00010 | Шайба | 8 |
| 11 | 01116-10025 | Болт | 8 |
| 12 | 26196-42022 | Панель, боковой, нижний | 1 |
| 13 | 26196-42032 | Панель, боковой, нижний | 1 |
| 14 | 01214-10020 | Болт с шайбой | 8 |
| 15 | 26196-42053 | Угол | 2 |
| 16 | 01220-12035 | Болт с шайбой | 4 |
| 17 | 26386-42641 | Пластина, ограничитель | 2 |
| 18 | 01183-10020 | Болт | 4 |
| 19 | 01401-00010 | Гайка | 4 |
| 20 | 26386-42271 | Шток | 2 |
| 21 | 26386-42281 | Резиновая прокладка | 2 |
| 22 | 21471-24121 | Уплотнительная втулка | 2 |
| 23 | 26406-42181 | Стрип | 4 |
| 24 | 26556-42342 | Крышка, блокировка | 2 |
| - | 26556-47061 | Крышка, блокировка | 2 |
| 25 | 26566-47001 | Шпонка, гидроцилиндр | 2 |
| 26 | 26556-47031 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
