Карданный вал вал — HITACHI LX70-7

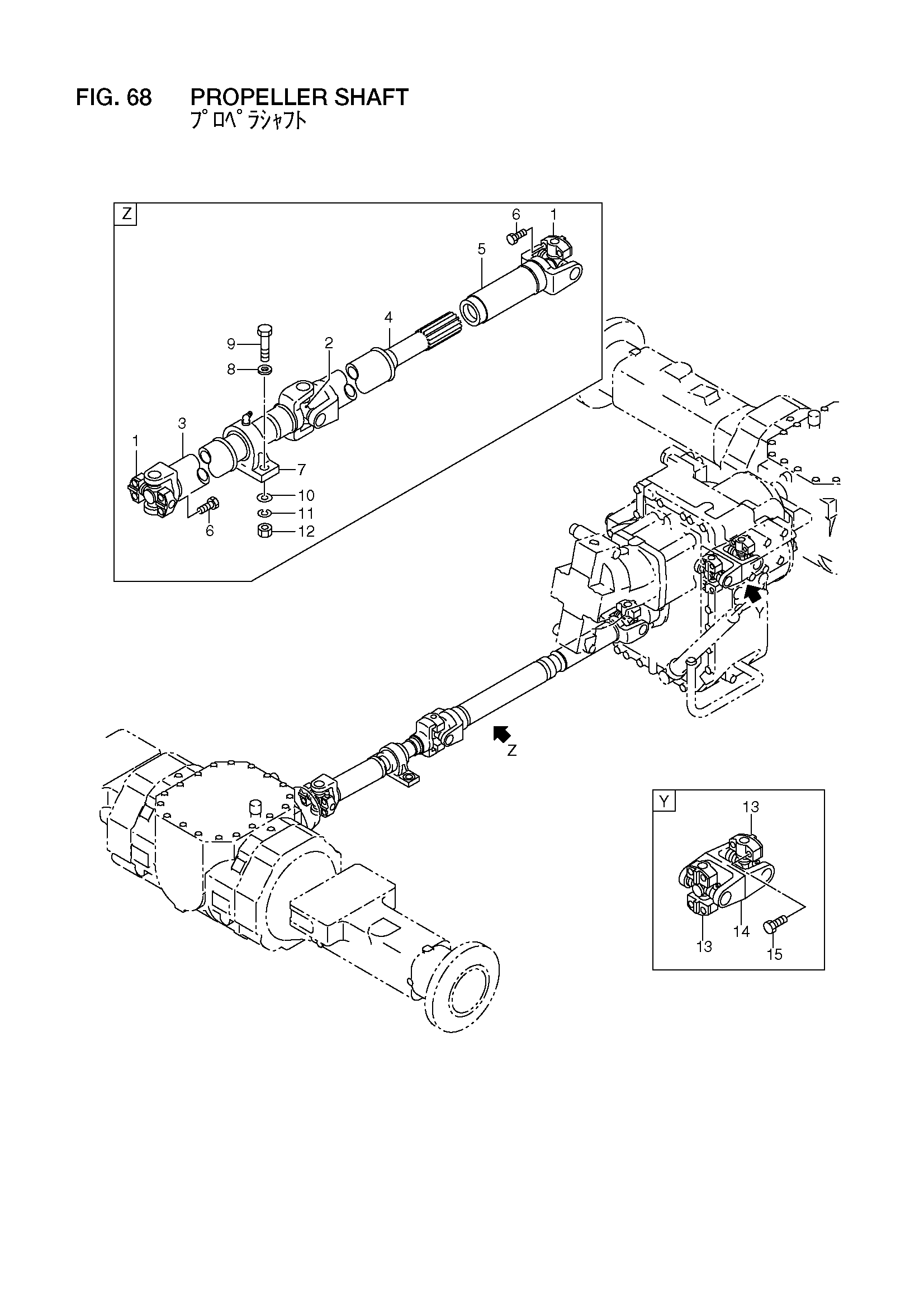

Заводская схема «Карданный вал вал» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26193-32061 | Карданный вал вал в сборе | 1 |
| - | 26193-32062 | Карданный вал вал в сборе | 1 |
| 1 | 26193-37181 | Соединение, универсальный | 2 |
| 2 | 26193-37191 | Соединение, универсальный | 1 |
| 3 | NO PART NO. | Вал | 1 |
| 4 | NO PART NO. | Вилка | 1 |
| 5 | NO PART NO. | Втулка, вилка | 1 |
| 6 | 26193-37231 | Болт | 8 |
| 7 | NO PART NO. | Блок, пиллов | 1 |
| 8 | 26193-37171 | Шайба | 2 |
| 9 | 01116-16065 | Болт | 2 |
| 10 | 190A3-02051 | Шайба | 2 |
| 11 | 02011-00016 | Шайба | 2 |
| 12 | 01410-10016 | Гайка | 2 |
| A2 | 26193-32071 | Карданный вал вал в сборе | 1 |
| 13 | 26193-37181 | Соединение, универсальный | 2 |
| 14 | NO PART NO. | Вал | 1 |
| 15 | 26193-37231 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
