145: Топливный сепаратор воды — HITACHI LX70-7

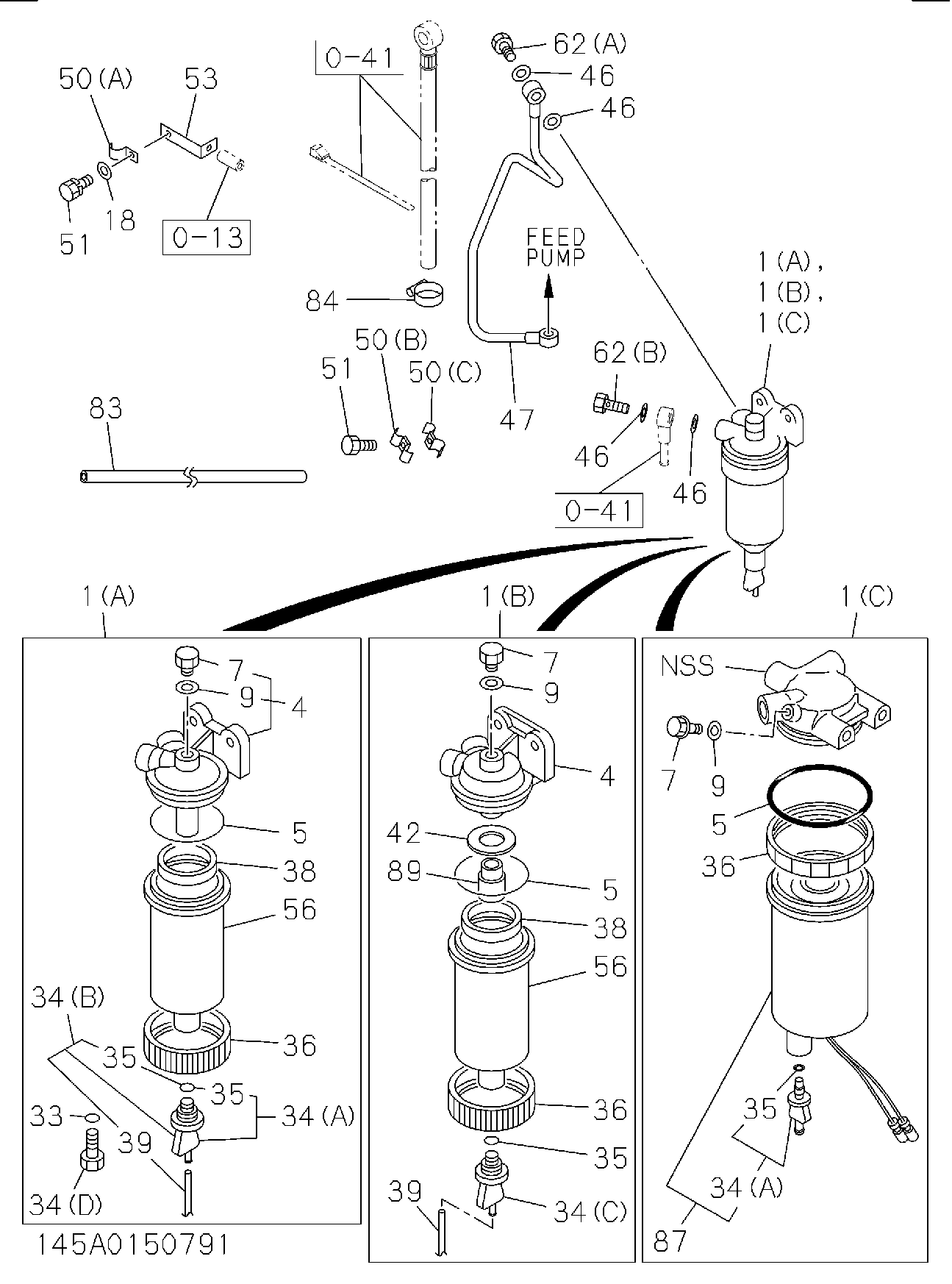

Заводская схема «145: Топливный сепаратор воды» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(B) | 8972186470 | Седиментер топливный | 1 |
| 004 | 8972891170 | Крышка UPR, седиментер в сборе | 1 |
| 005 | 8941551830 | Прокладка UPR крышка, седиментер | 1 |
| 007 | 8972134730 | Пробка дренажный, седиментер | 1 |
| 009 | 8972134740 | Прокладка дренажный пробка и разъём | 1 |
| 034(C) | 8972891320 | Пробка дренажный, топливный фильтр | 1 |
| 035 | 8972891330 | Прокладка дренажный пробка | 1 |
| 036 | 8972891310 | Кольцо корпус TO корпус | 1 |
| 038 | 8972891250 | Флоат седиментер | 1 |
| 039 | 8972891360 | Шланг седиментер | 1 |
| 042 | 8972891340 | Пластина баффле | 1 |
| 046 | 9095720140 | Прокладка топливный трубка | 4 |
| 047 | 8970209360 | Трубка топливный, седиментер TO насос | 1 |
| 050(B) | 1097007590 | Зажим топливный трубка | 3 |
| 050(C) | 1097007600 | Зажим топливный трубка | 3 |
| 051 | 0286806160 | Болт зажим | 3 |
| 051 | 0286806200 | Болт зажим | 3 |
| 051 | 0286506200 | Болт зажим | 3 |
| 056 | 8972891180 | Корпус топливный седиментер | 1 |
| 062(A) | 9099063251 | Болт проушина, топливный фильтр | 1 |
| 062(B) | 5157590270 | Болт проушина, топливный фильтр | 1 |
| 083 | 1093690750 | Шланг водяной дренажный | 1 |
| 089 | 8972891350 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
