Шестерённый насос — HITACHI LX70-7

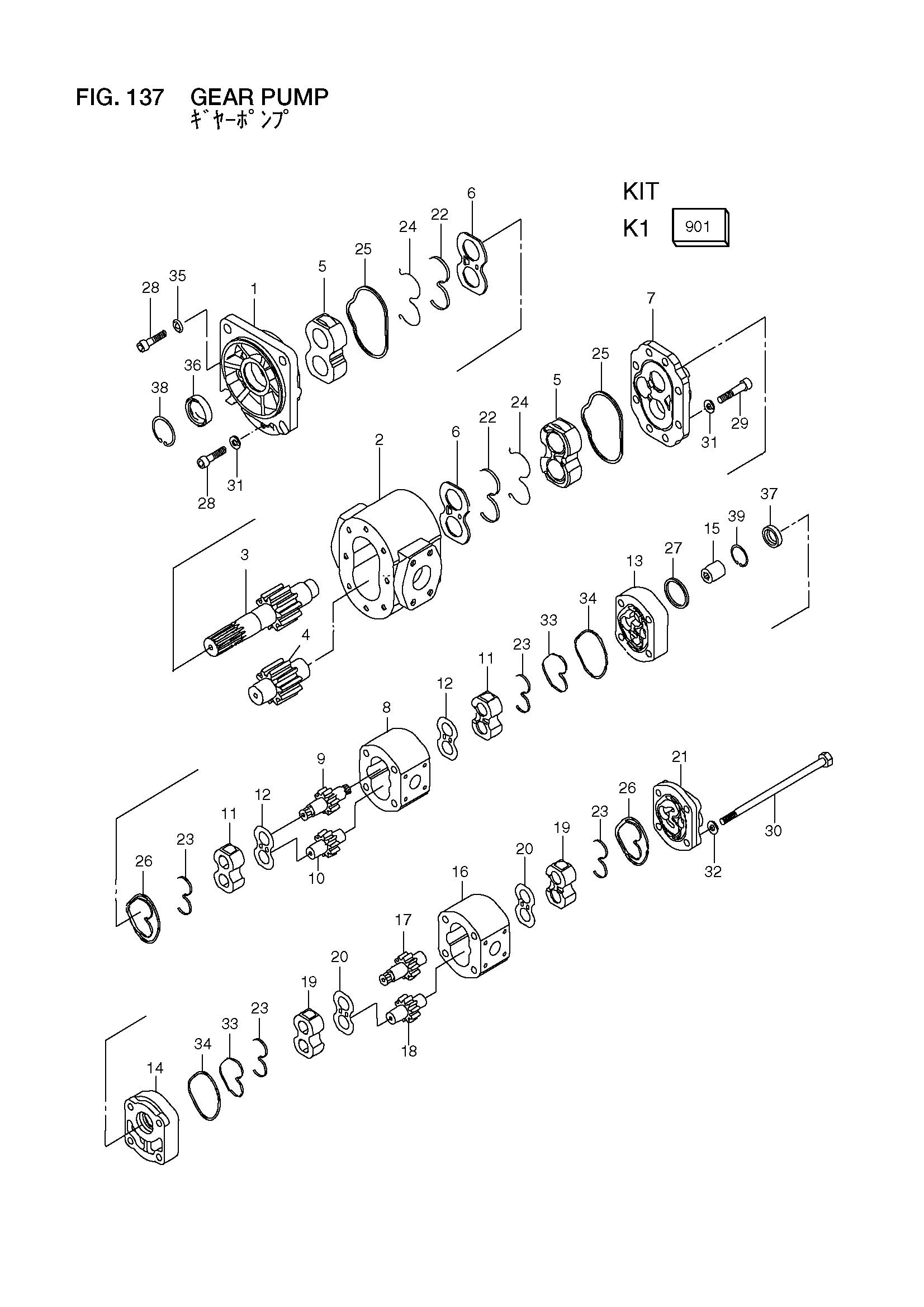

Заводская схема «Шестерённый насос» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26197-12201 | Насос в сборе | 1 |
| 901 | R-403-40211 | Комплект, уплотнение | 1 |
| 1 | 26197-17001 | Крышка | 1 |
| 2 | NO PART NO. | Корпус | 1 |
| 3 | NO PART NO. | Шестерня | 1 |
| 4 | NO PART NO. | Шестерня | 1 |
| 5 | 26197-17011 | Подшипник | 2 |
| 6 | 26197-17301 | Пластина, боковой | 2 |
| 7 | 26197-17031 | Пластина, адаптер | 1 |
| 8 | NO PART NO. | Корпус | 1 |
| 9 | NO PART NO. | Шестерня | 1 |
| 10 | NO PART NO. | Шестерня | 1 |
| 11 | 26197-17041 | Подшипник | 2 |
| 12 | 26197-17051 | Пластина, боковой | 2 |
| 13 | 26197-17061 | Пластина, адаптер | 1 |
| 14 | 26197-17071 | Пластина, адаптер | 1 |
| 15 | 26197-17081 | Муфта | 1 |
| 16 | NO PART NO. | Корпус | 1 |
| 17 | NO PART NO. | Шестерня | 1 |
| 18 | NO PART NO. | Шестерня | 1 |
| 19 | 26197-17091 | Подшипник | 2 |
| 20 | 26197-17051 | Пластина, боковой | 2 |
| 21 | 26197-17111 | Крышка | 1 |
| 22 | 26197-17121 | Стрип | 2 |
| 23 | 26197-17131 | Стрип | 4 |
| 24 | 26197-17141 | Прокладка | 2 |
| 25 | 26197-17151 | Уплотнительное кольцо | 2 |
| 26 | 26197-17161 | Прокладка | 2 |
| 27 | 26197-17171 | Уплотнительное кольцо | 1 |
| 28 | 26197-17181 | Болт | 8 |
| 29 | 26197-17191 | Болт | 8 |
| 30 | 26197-17201 | Болт | 4 |
| 31 | 26197-17211 | Шайба | 11 |
| 32 | 26197-17221 | Шайба | 4 |
| 33 | 26197-17311 | Прокладка | 2 |
| 34 | 26197-17241 | Прокладка | 2 |
| 35 | 26197-17251 | Шайба | 5 |
| 36 | 26197-17261 | Уплотнение, масляный | 1 |
| 37 | 26197-17271 | Уплотнение, масляный | 1 |
| 38 | 26197-17281 | Кольцо, стопорный | 1 |
| 39 | 26197-17291 | Кольцо, стопорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
