Отопитель(трубопроводы)(HR400A)(OP) — HITACHI LX70-7

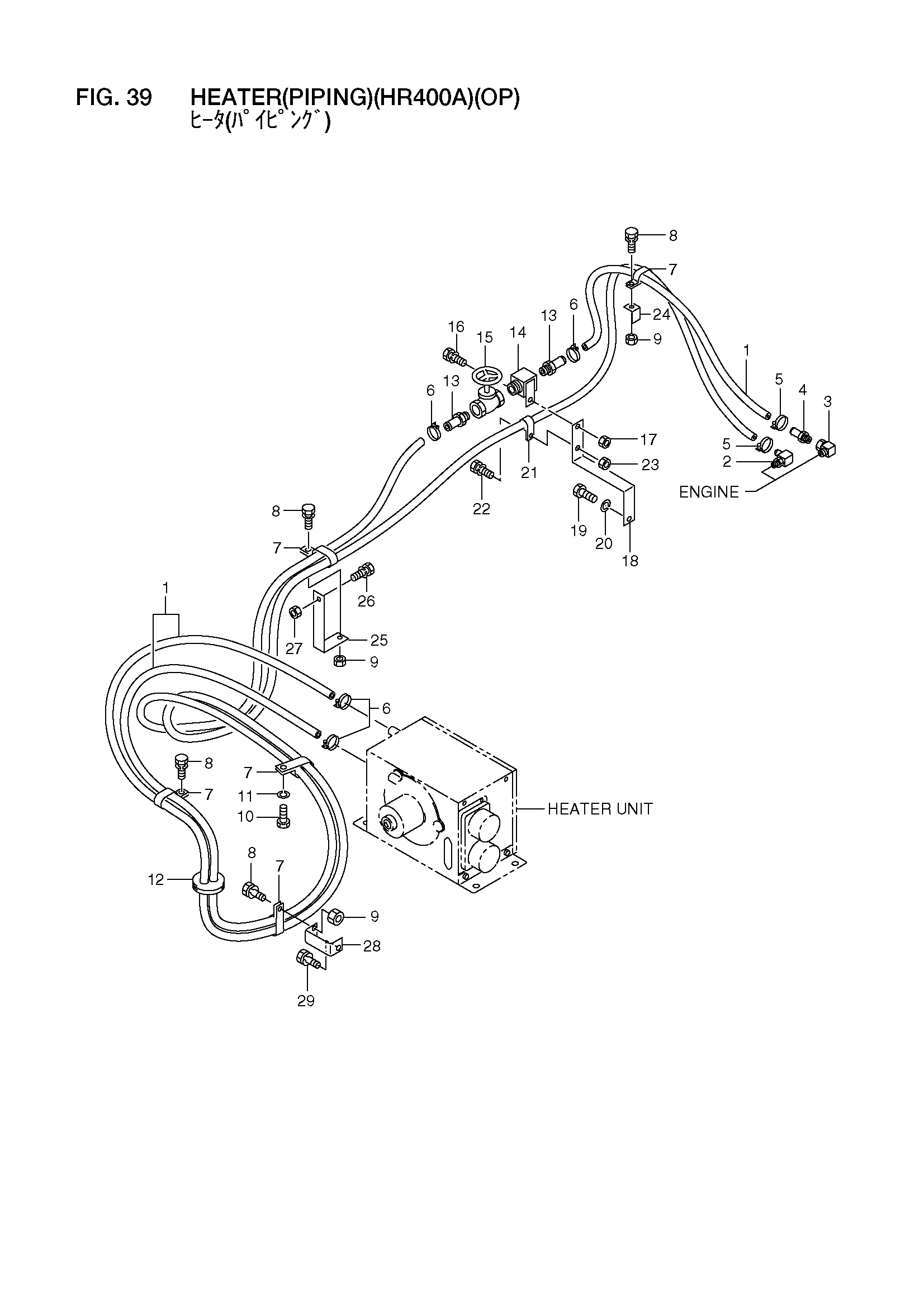

Заводская схема «Отопитель(трубопроводы)(HR400A)(OP)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56400-53041 | Шланг | 2 |
| 2 | 26426-73461 | Угловой штуцер | 1 |
| 3 | 26446-72281 | Угловой штуцер | 1 |
| 4 | 26426-73471 | Ниппель | 1 |
| 5 | 04911-00024 | Зажим | 2 |
| 6 | 24067-62261 | Зажим | 4 |
| 7 | 26602-42231 | Зажим | 5 |
| 8 | 01183-10020 | Болт с шайбой | 4 |
| 9 | 01401-00010 | Гайка | 3 |
| 10 | 01110-10020 | Болт | 1 |
| 11 | 02010-00010 | Шайба | 1 |
| 12 | 26816-72661 | Уплотнительная втулка | 1 |
| 13 | 21776-92151 | Ниппель | 2 |
| 14 | 56400-53051 | Ниппель | 1 |
| 15 | 26312-22071 | Клапан | 1 |
| 16 | 01183-10025 | Болт с шайбой | 1 |
| 17 | 01401-00010 | Гайка | 1 |
| 18 | 56400-53031 | Кронштейн | 1 |
| - | 26196-73961 | Кронштейн | 1 |
| 19 | 01100-10020 | Болт | 1 |
| 20 | 02010-00010 | Шайба | 1 |
| 21 | 26602-42111 | Зажим | 1 |
| 22 | 01183-10020 | Болт с шайбой | 1 |
| 23 | 01401-00010 | Гайка | 1 |
| 24 | 26446-72961 | Кронштейн | 1 |
| 25 | 26426-73361 | Кронштейн | 1 |
| - | 56190-55531 | Кронштейн | 1 |
| 26 | 01183-10020 | Болт с шайбой | 1 |
| 27 | 01401-00010 | Гайка | 1 |
| 28 | 26426-73561 | Кронштейн | 1 |
| 29 | 01183-10025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
