Двойной кромка ковш(DEP160)(OP) — HITACHI LX70-7

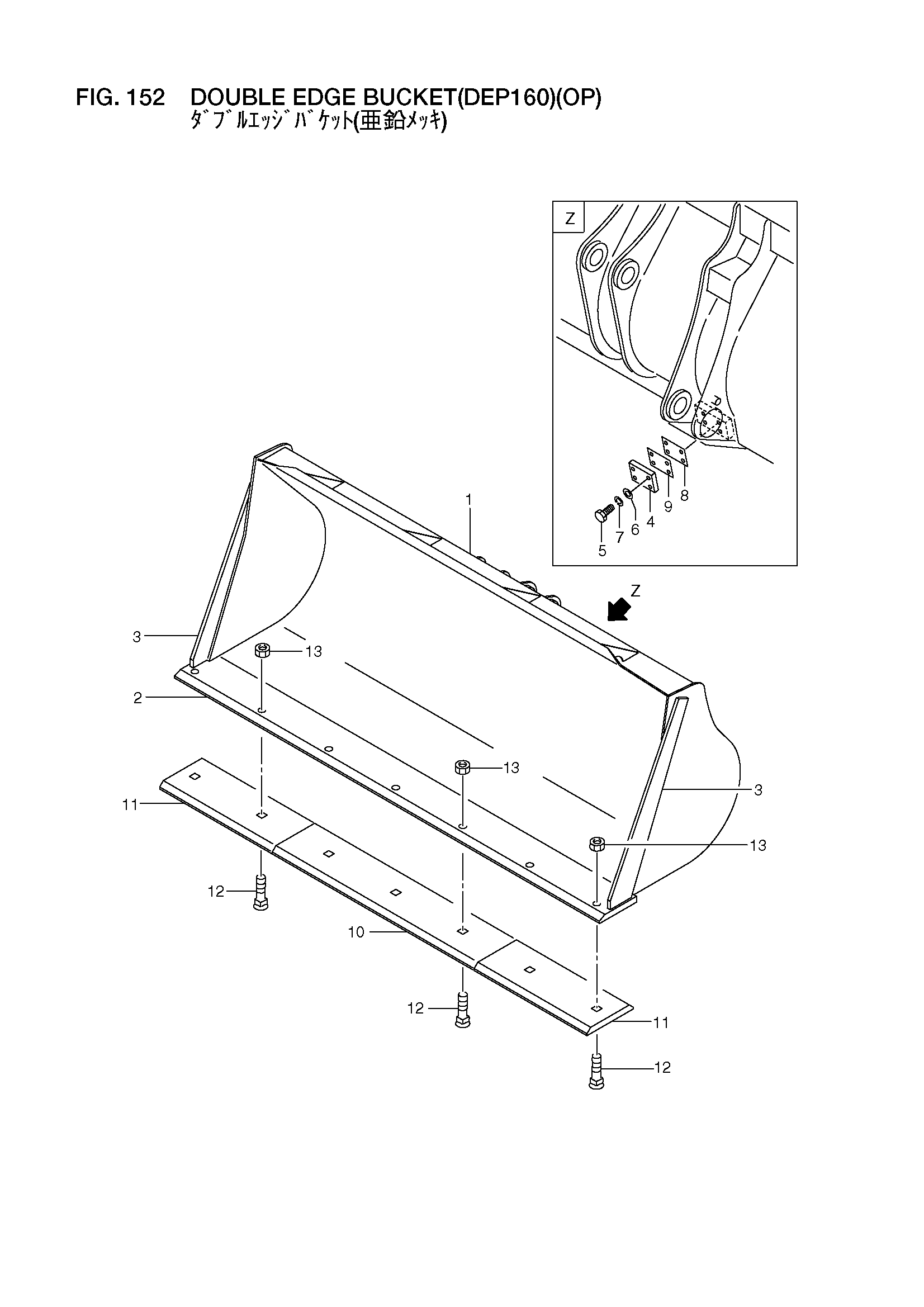

Заводская схема «Двойной кромка ковш(DEP160)(OP)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56190-56381 | Двойной кромка ковш в сборе | 1 |
| 1 | 56190-56391 | Ковш | 1 |
| 2 | 26408-82171 | Кромка, режущий | 1 |
| 3 | 56400-50562 | Кромка, боковой | 2 |
| 4 | 26198-82121 | Пластина, ограничитель | 2 |
| 5 | 01116-12040 | Болт | 8 |
| 6 | 02002-00012 | Шайба | 8 |
| 7 | 02011-00012 | Шайба | 8 |
| 8 | 26198-82131 | Пластина | 2 |
| 9 | 26198-82141 | Пластина | 2 |
| 10 | 26408-82131 | Кромка, двойной, центральный | 1 |
| 11 | 26408-82141 | Кромка, двойной, корнер | 2 |
| 12 | 56430-51061 | Болт | 7 |
| 13 | 56600-54751 | Гайка | 7 |
| 14 | 01110-12020 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
