Башмак (ANP002) — HITACHI LX70-7

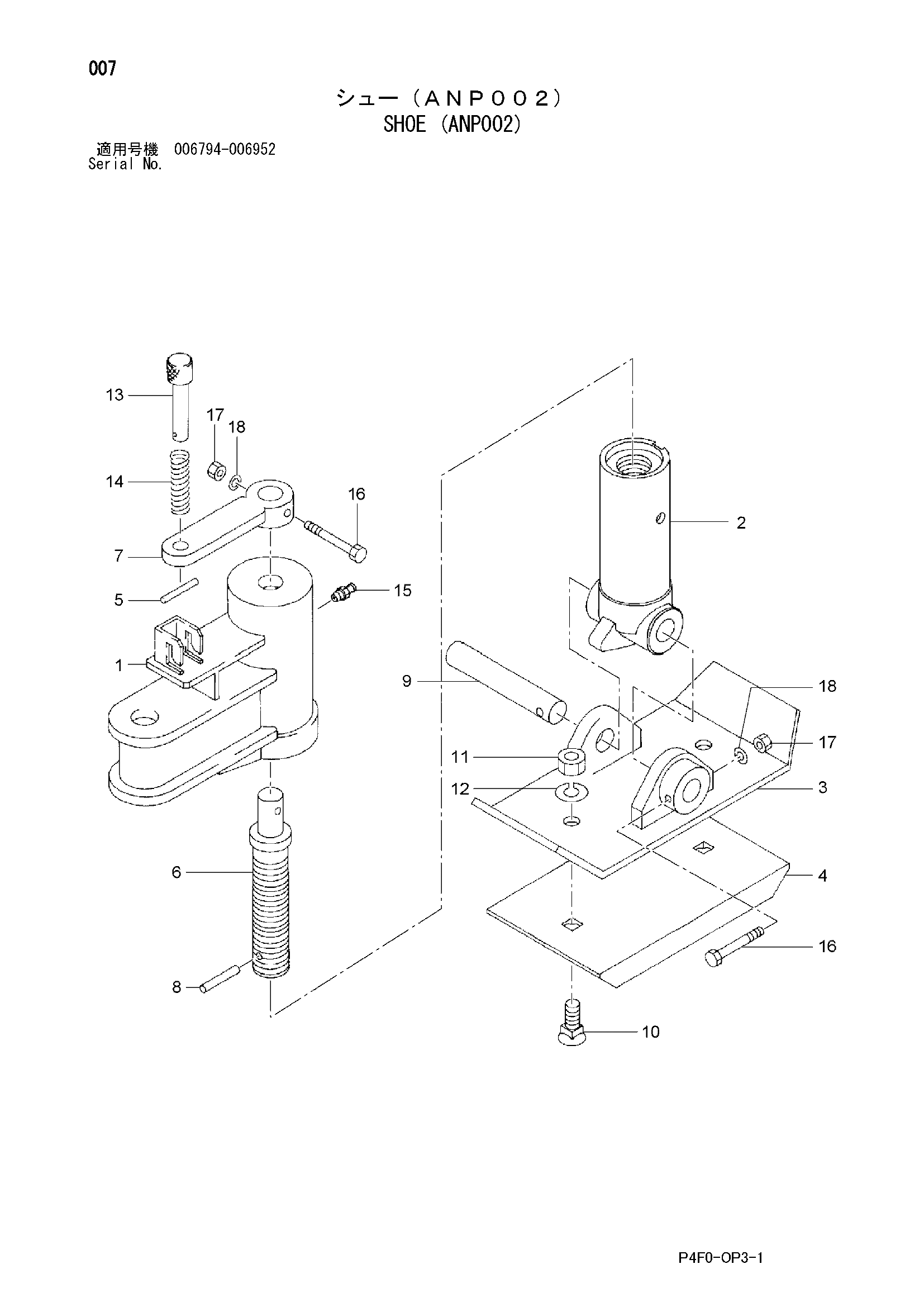

Заводская схема «Башмак (ANP002)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56383-01021 | Башмак в сборе | 2 | |
| 1 | 56383-01031 | Трубка (наружный) | 1 |
| 2 | 56383-01041 | Трубка (внутренний) | 1 |
| 3 | 56383-01051 | Башмак | 1 |
| 4 | 56383-02061 | Пластина | 1 |
| 5 | 02270-08060 | Пружинный штифт | 1 |
| 6 | 56311-64762 | Винт | 1 |
| 7 | 56371-61272 | Рукоятка | 1 |
| 8 | 02242-10050 | Палец тапер | 1 |
| 9 | 56311-64752 | Палец | 1 |
| 10 | 56371-61181 | Болт | 2 |
| 11 | 56383-02201 | Гайка | 2 |
| 12 | 26123-30221 | Блокировка шайба | 2 |
| 13 | 58491-64912 | Палец | 1 |
| 14 | 58641-61552 | Пружина | 1 |
| 15 | 04901-00100 | Пресс-маслёнка | 1 |
| 16 | 01100-10080 | Болт | 2 |
| 17 | 01400-00010 | Гайка | 2 |
| 18 | 02010-00010 | Блокировка шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
