Поворотный группа — HITACHI LX70-7

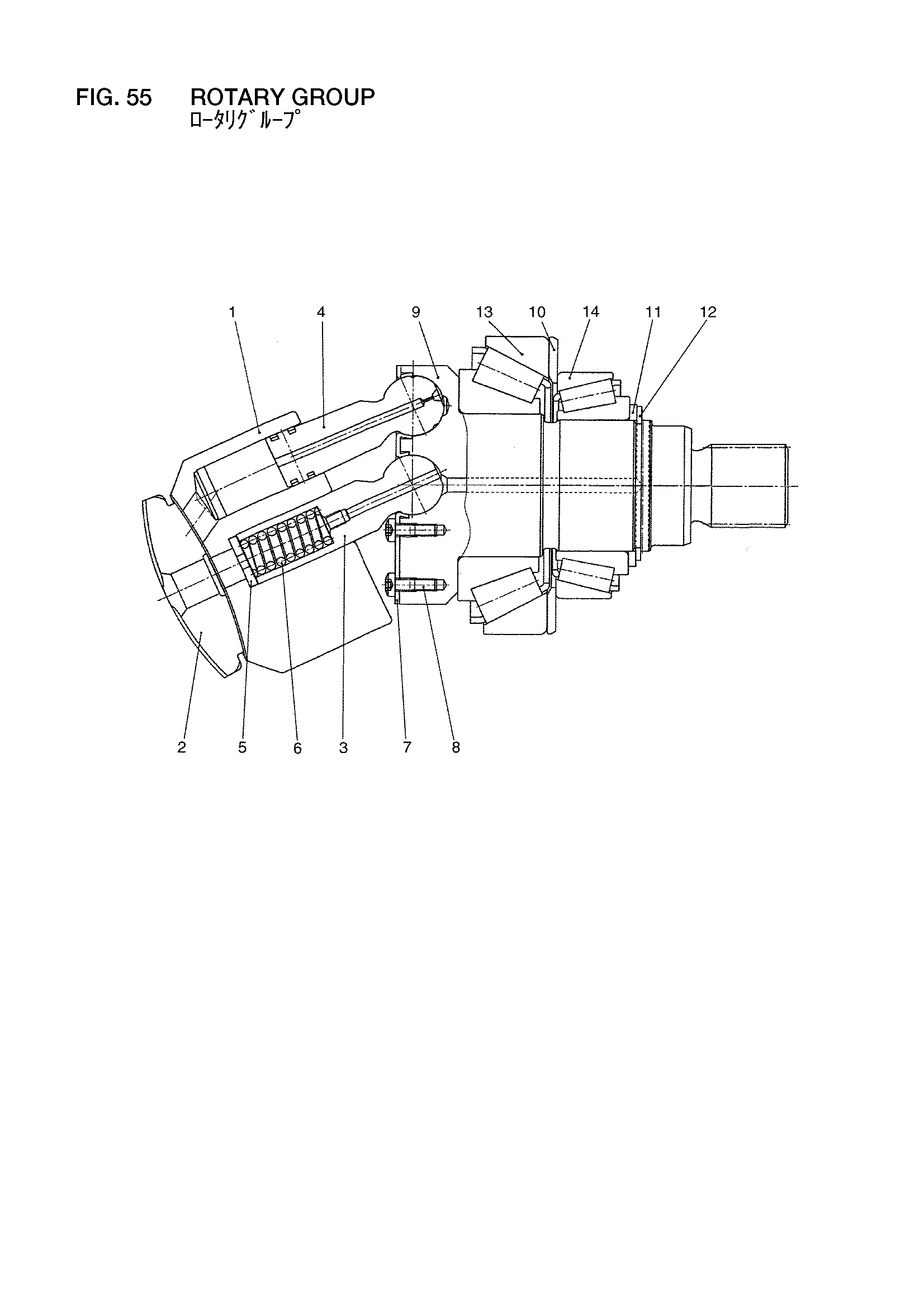

Заводская схема «Поворотный группа» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26392-58411 | Поворотный группа в сборе | 1 |
| A2 | 26392-58481 | Блок цилиндров в сборе | 1 |
| 1 | 26392-58621 | Блок, гидроцилиндр | 1 |
| 2 | 26392-58631 | Пластина, управление | 1 |
| 3 | 26392-58641 | Палец, центральный | 1 |
| 4 | 26392-58651 | Поршень | 1 |
| 5 | 26392-58661 | Регулировочная шайба | 1 |
| - | 26392-58671 | Регулировочная шайба | 1 |
| - | 26392-58681 | Регулировочная шайба | 1 |
| - | 26392-58691 | Регулировочная шайба | 1 |
| - | 26392-58701 | Регулировочная шайба | 1 |
| - | 26392-58711 | Регулировочная шайба | 1 |
| - | 26392-58721 | Регулировочная шайба | 1 |
| - | 26392-58731 | Регулировочная шайба | 1 |
| 6 | 26392-58741 | Пружина | 1 |
| 7 | 26392-58751 | Пластина | 1 |
| 8 | 26392-57801 | Винт | 14 |
| 9 | 26392-58491 | Вал, привод | 1 |
| 10 | 26392-58501 | Деталь, дистанке | 1 |
| 11 | 26392-58511 | Регулировочная шайба | 1 |
| - | 26392-58521 | Регулировочная шайба | 1 |
| - | 26392-58531 | Регулировочная шайба | 1 |
| - | 26392-58541 | Регулировочная шайба | 1 |
| - | 26392-58551 | Регулировочная шайба | 1 |
| - | 26392-58561 | Регулировочная шайба | 1 |
| - | 26392-58571 | Регулировочная шайба | 1 |
| - | 26392-58581 | Регулировочная шайба | 1 |
| 12 | 26392-58591 | Кольцо, стопорный | 1 |
| 13 | 26392-58601 | Подшипник | 1 |
| 14 | 26392-58611 | Подшипник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
