Каталог запчастей HITACHI

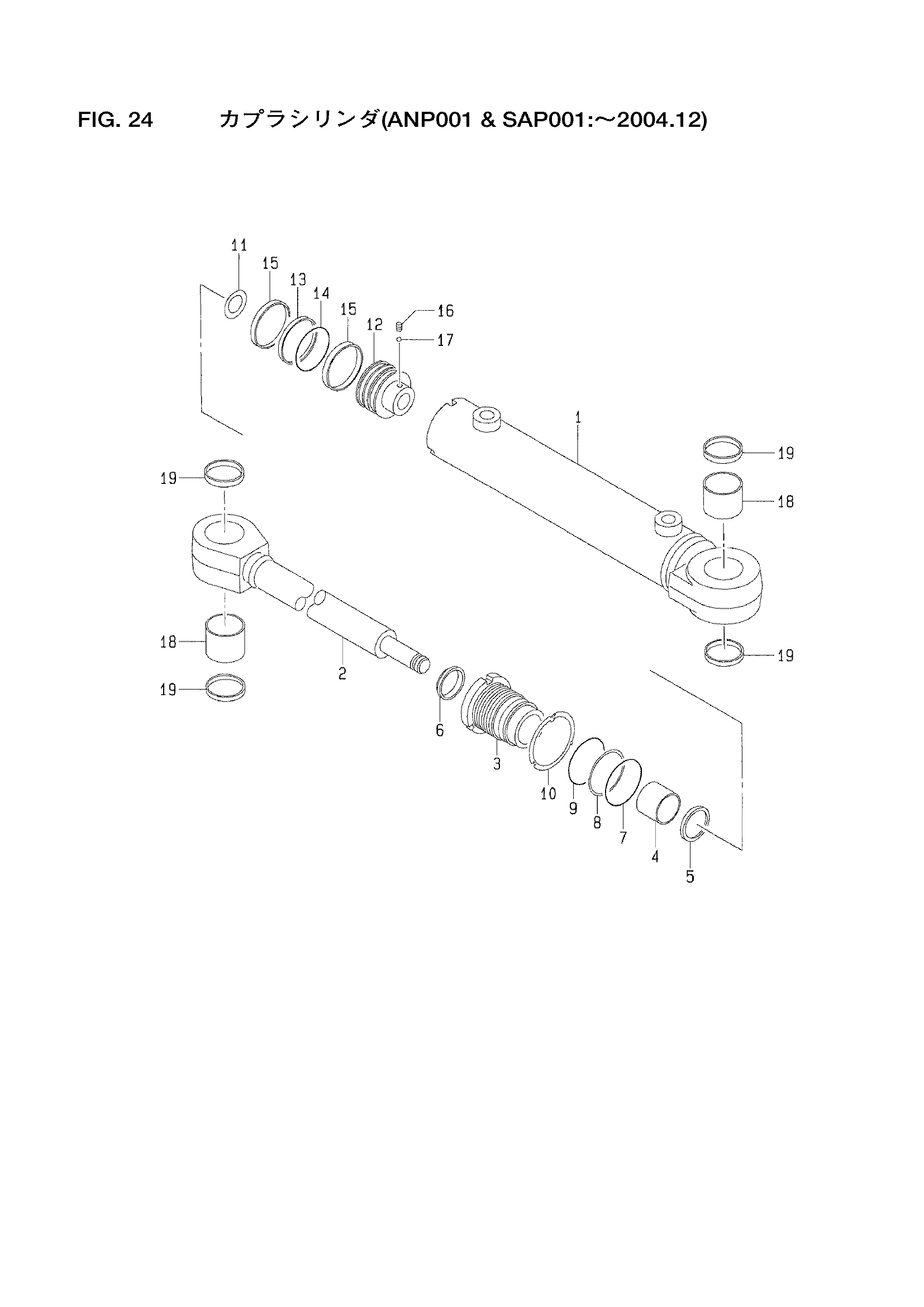

Схема 24 — HITACHI LX70-7
Заводская схема «Схема 24» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 56380-61791 | 1 | |
| K1 | 56380-62711 | 1 | |
| K2 | 56380-62721 | 1 | |
| K3 | 56380-62731 | 1 | |
| 3 | B-30121-50076 | 1 | |
| 4 | B-30131-03005 | 1 | |
| 5 | B-30161-30004 | 1 | |
| 6 | 25364-57101 | 1 | |
| 7 | B-95123-04500 | 1 | |
| 8 | B-30461-45017 | 1 | |
| 9 | 03310-00500 | 1 | |
| 10 | B-30361-05501 | 1 | |
| 11 | B-30301-20001 | 1 | |
| 12 | B-30221-50048 | 1 | |
| A2 | B-30983-50001 | 1 | |
| 15 | B-30181-50019 | 2 | |
| 16 | B-91511-06060 | 1 | |
| 17 | B-96321-03960 | 1 | |
| 18 | B-30421-35013 | 2 | |
| 19 | B-30191-03522 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
