Отопитель(HR400A)(OP) — HITACHI LX70-7

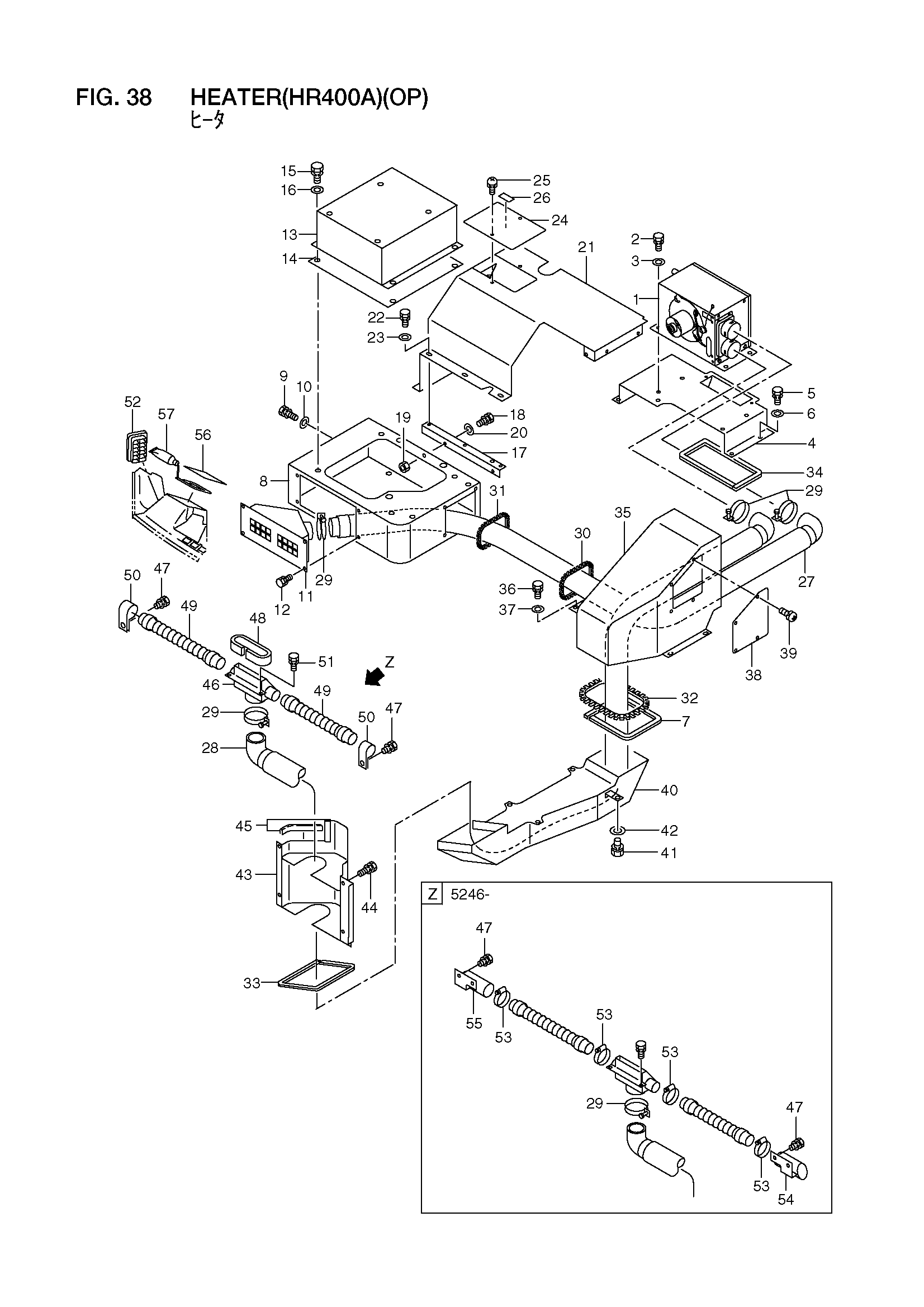

Заводская схема «Отопитель(HR400A)(OP)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56501-63371 | Отопитель блок | 1 |
| 2 | 01183-10025 | Болт с шайбой | 4 |
| 3 | 02000-00010 | Шайба | 4 |
| 4 | 56401-61301 | Пластина, базовый | 1 |
| 5 | 01183-10025 | Болт с шайбой | 4 |
| 6 | 02000-00010 | Шайба | 4 |
| 7 | 26426-73651 | Спонге | 1 |
| 8 | 56400-53002 | Опора, сиденье | 1 |
| 9 | 01183-10020 | Болт с шайбой | 6 |
| 10 | 26606-52721 | Шайба | 4 |
| 11 | 56190-50111 | Короб | 1 |
| 12 | 01033-06016 | Винт и шайба | 4 |
| 13 | 26406-52112 | Сиденье, базовый | 1 |
| 14 | 26196-73161 | Пластина, базовый | 1 |
| 15 | 01183-10020 | Болт с шайбой | 4 |
| 16 | 02000-00010 | Шайба | 4 |
| 17 | 56400-53011 | Кронштейн | 1 |
| 18 | 01183-10020 | Болт с шайбой | 2 |
| 19 | 01401-00010 | Гайка | 2 |
| 20 | 02000-00010 | Шайба | 2 |
| 21 | 56190-54021 | Крышка | 1 |
| 22 | 01183-08016 | Болт с шайбой | 6 |
| 23 | 02000-00008 | Шайба | 6 |
| 24 | 56401-64611 | Крышка | 1 |
| 25 | 01033-06016 | Винт и шайба | 2 |
| 26 | 56401-64651 | Наклейка | 1 |
| 27 | 56400-52901 | Шланг, дефростер | 1 |
| 28 | 56400-52911 | Шланг, дефростер | 1 |
| 29 | 04913-00000 | Зажим | 4 |
| - | 24067-62331 | Зажим | 4 |
| 30 | 54067-22051 | Уплотнительная втулка | 2 |
| 31 | 54067-22061 | Уплотнительная втулка | 2 |
| 32 | 54067-22091 | Уплотнительная втулка | 4 |
| 33 | 26426-73641 | Спонге | 1 |
| 34 | 26426-73651 | Спонге | 1 |
| 35 | 56190-54101 | Крышка | 1 |
| 36 | 01183-10020 | Болт с шайбой | 4 |
| 37 | 02000-00010 | Шайба | 4 |
| 38 | 26426-73551 | Пластина | 1 |
| 39 | 01033-06016 | Винт и шайба | 4 |
| 40 | 26426-73792 | Воздуховод | 1 |
| 41 | 01183-10020 | Болт с шайбой | 4 |
| 42 | 02000-00010 | Шайба | 4 |
| 43 | 56190-54051 | Воздуховод | 1 |
| 44 | 01183-08016 | Болт с шайбой | 4 |
| 45 | 56065-33121 | Моле | 1 |
| 46 | 56190-50991 | Дефростер | 1 |
| - | 56190-50992 | Дефростер | 1 |
| 47 | 01183-08016 | Болт с шайбой | 2 |
| - | 01183-08016 | Болт с шайбой | 4 |
| 48 | 26426-73671 | Спонге | 1 |
| 49 | 21789-07051 | Шланг, дефростер | 2 |
| 50 | 26602-42561 | Зажим | 2 |
| 51 | 01183-08016 | Болт с шайбой | 2 |
| 52 | 25369-47031 | Решётка | 2 |
| 53 | 24067-62311 | Зажим | 4 |
| 54 | 56190-56801 | Воздуховод | 1 |
| - | 56190-56802 | Воздуховод | 1 |
| 55 | 56190-56811 | Воздуховод | 1 |
| - | 56190-56812 | Воздуховод | 1 |
| 56 | 56190-56851 | Пластина, уплотнение | 2 |
| 57 | 56190-57531 | Сеалер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
