Управление короб и крышка — HITACHI LX70-7

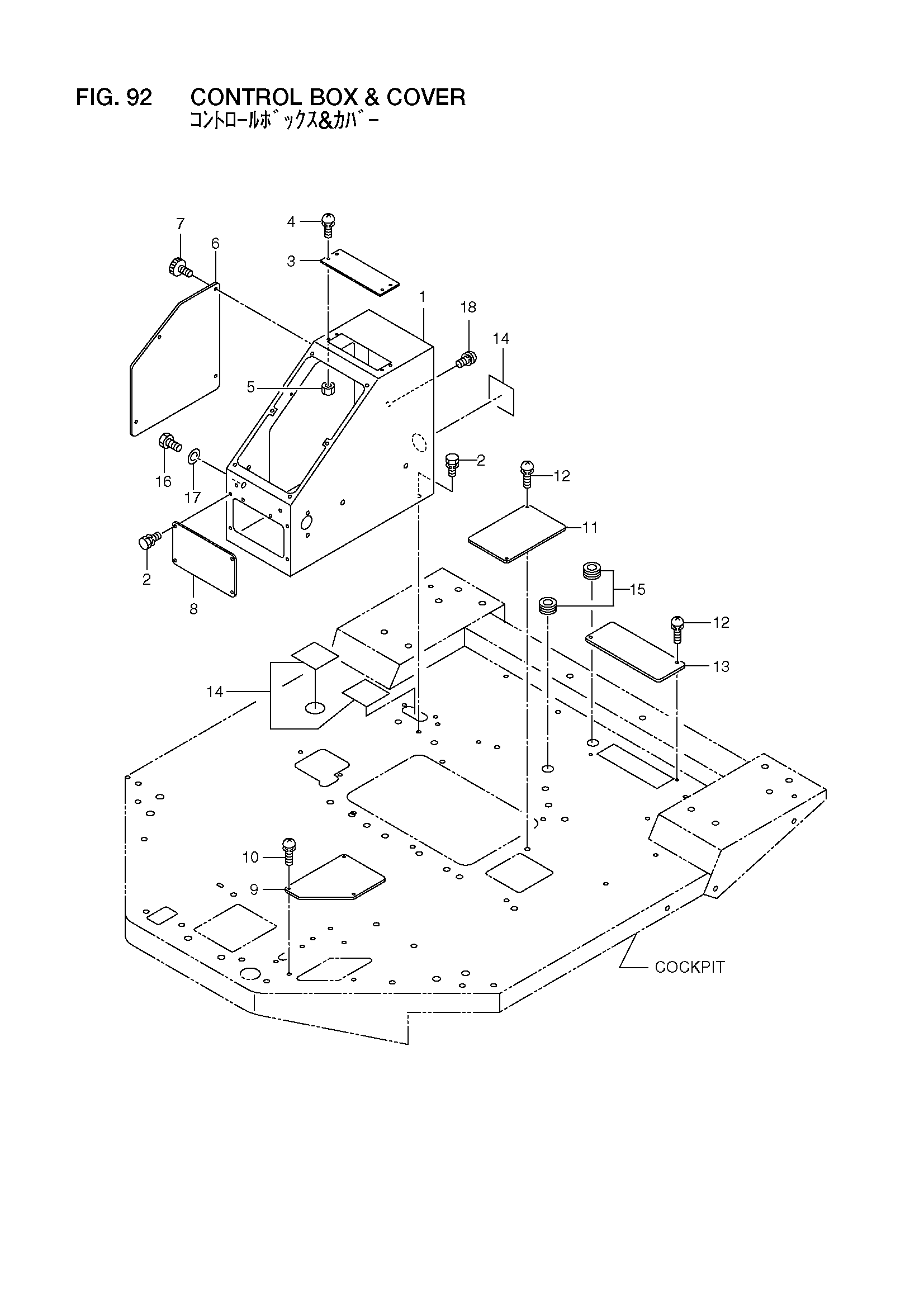

Заводская схема «Управление короб и крышка» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26196-52651 | Короб, управление | 1 |
| 2 | 01183-10020 | Болт | 7 |
| 3 | 26406-52811 | Пластина | 1 |
| 4 | 01033-05016 | Винт и шайба | 4 |
| 5 | 01400-00005 | Гайка | 4 |
| 6 | 26196-52741 | Крышка | 1 |
| 7 | 26196-52481 | Кноб, фастенер | 4 |
| 8 | 56401-65031 | Пластина | 1 |
| 9 | 26406-52471 | Пластина | 1 |
| 10 | 01033-06016 | Винт и шайба | 3 |
| 11 | 26406-52481 | Пластина | 1 |
| 12 | 01033-06016 | Винт и шайба | 4 |
| 13 | 26196-52551 | Пластина | 1 |
| 14 | 26446-52041 | Пластина, уплотнение | 3 |
| 15 | 21471-23081 | Уплотнительная втулка | 2 |
| 16 | 01100-08016 | Болт | 1 |
| 17 | 02000-00008 | Шайба | 1 |
| 18 | 01033-08016 | Винт и шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
