Электрооборудование(реле) — HITACHI LX70-7

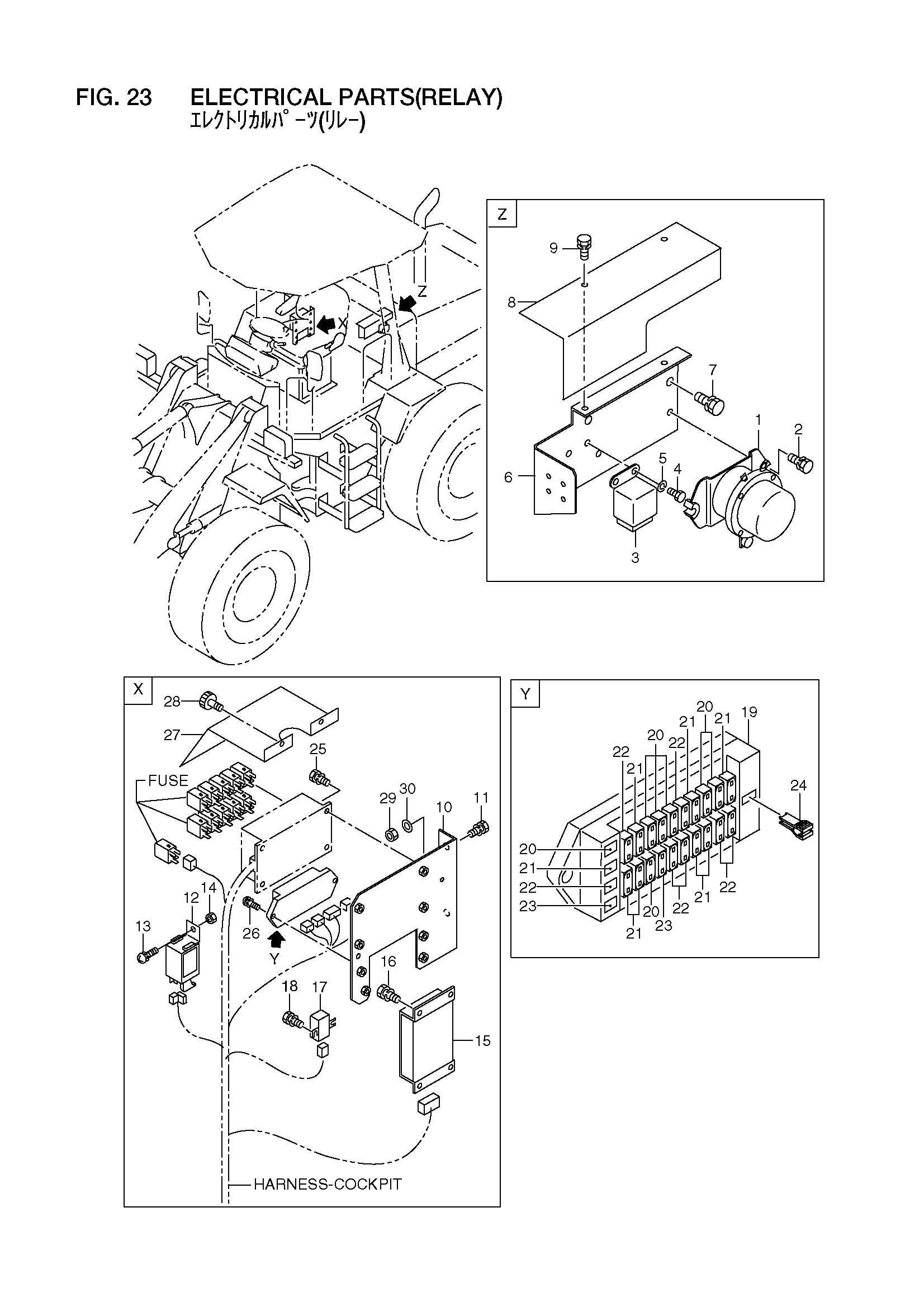

Заводская схема «Электрооборудование(реле)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26401-07031 | Реле, аккумулятор | 1 |
| 2 | 01185-08025 | Болт с шайбой | 2 |
| 3 | 26552-42131 | Реле, глов | 1 |
| 4 | 01100-06012 | Болт | 2 |
| 5 | 02010-00006 | Шайба | 2 |
| 6 | 26192-42241 | Кронштейн | 1 |
| 7 | 01185-10020 | Болт | 2 |
| 8 | 26192-42251 | Крышка | 1 |
| 9 | 01185-08016 | Болт с шайбой | 2 |
| 10 | 26192-42701 | Кронштейн | 1 |
| 11 | 01183-08020 | Болт | 2 |
| 12 | 26602-40261 | Фласхер блок | 1 |
| - | 24352-42552 | Фласхер блок | 1 |
| 13 | 01033-05016 | Винт и шайба | 1 |
| 14 | 01400-00005 | Гайка | 1 |
| 15 | 26192-42691 | Контроллер, трансмиссия | 1 |
| 16 | 01185-08016 | Болт с шайбой | 4 |
| 17 | 26192-42301 | Управление блок | 1 |
| 18 | 01185-06012 | Болт с шайбой | 2 |
| 19 | 26192-42622 | Короб, предохранитель | 1 |
| 20 | 26192-42411 | Предохранитель | 7 |
| 21 | 26192-42421 | Предохранитель | 8 |
| 22 | 26192-42431 | Предохранитель | 7 |
| 23 | 26192-42441 | Предохранитель | 2 |
| 24 | 26192-42451 | Пуллер | 1 |
| 25 | 01185-06025 | Болт с шайбой | 4 |
| 26 | 01032-06020 | Винт и шайба | 2 |
| 27 | 26192-42711 | Крышка | 1 |
| 28 | 26196-52481 | Кноб, фастенер | 2 |
| 29 | 01400-00008 | Гайка | 2 |
| 30 | 02000-00008 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
