Трансмиссия(2/2) — HITACHI LX70-7

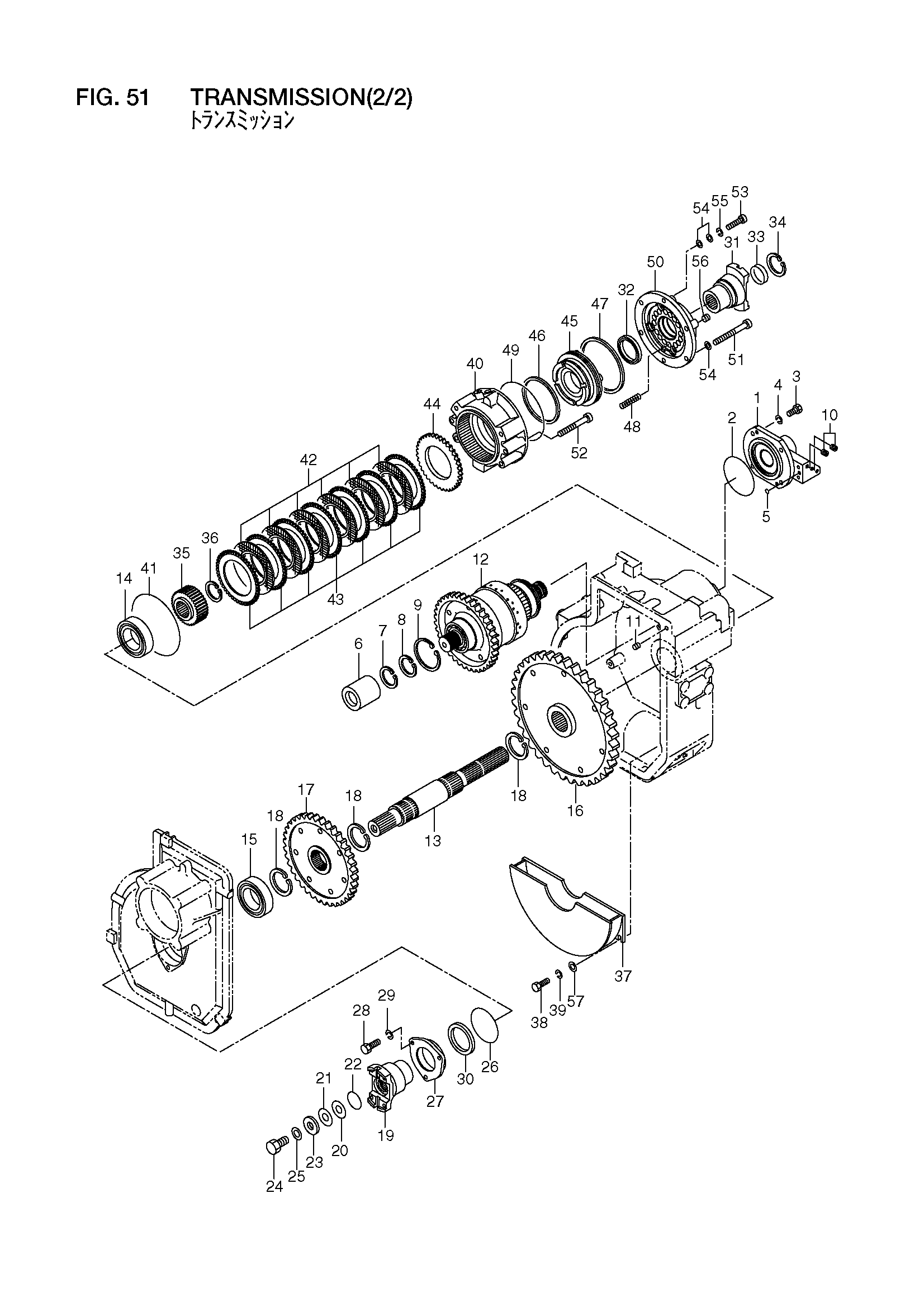

Заводская схема «Трансмиссия(2/2)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16193-40011 | Трансмиссия в сборе | 1 |
| 1 | 16193-42032 | Крышка | 1 |
| 2 | 03310-01150 | Уплотнительное кольцо | 1 |
| 3 | 01116-10030 | Болт | 4 |
| 4 | 02010-00010 | Шайба | 4 |
| 5 | 03300-00100 | Уплотнительное кольцо | 3 |
| 6 | 16193-44111 | Втулка, привод | 1 |
| 7 | 02110-00035 | Кольцо, стопорный | 1 |
| 8 | 02100-00038 | Кольцо, стопорный | 1 |
| 9 | 02110-00080 | Кольцо, стопорный | 1 |
| 10 | 24047-92101 | Пробка | 2 |
| 11 | 14813-82331 | Пробка | 1 |
| 12 | 16193-40321 | Муфта | 1 |
| 13 | 16193-43921 | Вал | 1 |
| 14 | 03001-06308 | Подшипник | 1 |
| 15 | 03007-06308 | Подшипник | 1 |
| 16 | 16193-43931 | Шестерня | 1 |
| 17 | 16193-43941 | Шестерня | 1 |
| 18 | 02100-00050 | Кольцо, стопорный | 3 |
| 19 | 16193-44081 | Фланец | 1 |
| 20 | 16193-43651 | Регулировочная шайба | 0 |
| 21 | 16193-43661 | Регулировочная шайба | 0 |
| 22 | 16193-43121 | Уплотнительное кольцо | 1 |
| 23 | 16393-42231 | Шайба | 1 |
| 24 | 01106-16040 | Болт | 1 |
| 25 | 190A3-02051 | Шайба | 1 |
| 26 | 03310-00950 | Уплотнительное кольцо | 1 |
| 27 | 16193-43951 | Фиксатор, уплотнение | 1 |
| 28 | 01116-10030 | Болт | 3 |
| 29 | 02010-00010 | Шайба | 3 |
| 30 | 16193-43301 | Уплотнение, масляный | 1 |
| 31 | 16193-44091 | Фланец | 1 |
| 32 | 16193-44141 | Уплотнение, масляный | 1 |
| 33 | 10050-12511 | Пробка | 1 |
| 34 | 02110-00052 | Кольцо, стопорный | 1 |
| 35 | 16193-44101 | HUB, дисковый | 1 |
| 36 | 02100-00040 | Кольцо, стопорный | 1 |
| 37 | 16193-43961 | Баффле, масляный | 1 |
| 38 | 01110-10020 | Болт | 2 |
| 39 | 02010-00010 | Шайба | 2 |
| 40 | 16193-44041 | Корпус, тормоз | 1 |
| 41 | 03310-01450 | Уплотнительное кольцо | 1 |
| 42 | 16422-52801 | Дисковый | 6 |
| 43 | 16382-54221 | Дисковый, наружный | 7 |
| 44 | 16193-44051 | Пластина, концевой | 1 |
| 45 | 16193-44061 | Поршень | 1 |
| 46 | 16422-52832 | D кольцо | 1 |
| 47 | 16772-53012 | D кольцо | 1 |
| 48 | 16422-52231 | Пружина | 16 |
| 49 | 03310-01550 | Уплотнительное кольцо | 1 |
| 50 | 16193-44071 | Колпачок | 1 |
| 51 | 01116-10105 | Болт | 4 |
| 52 | 01171-10080 | Болт | 2 |
| 53 | 01110-10040 | Болт | 2 |
| 54 | 02000-00010 | Шайба | 8 |
| 55 | 02010-00010 | Шайба | 2 |
| 56 | 14813-82341 | Пробка | 4 |
| 57 | 02000-00010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
