Ноисе управление комплект(3/3)(нккс3)(OP) — HITACHI LX70-7

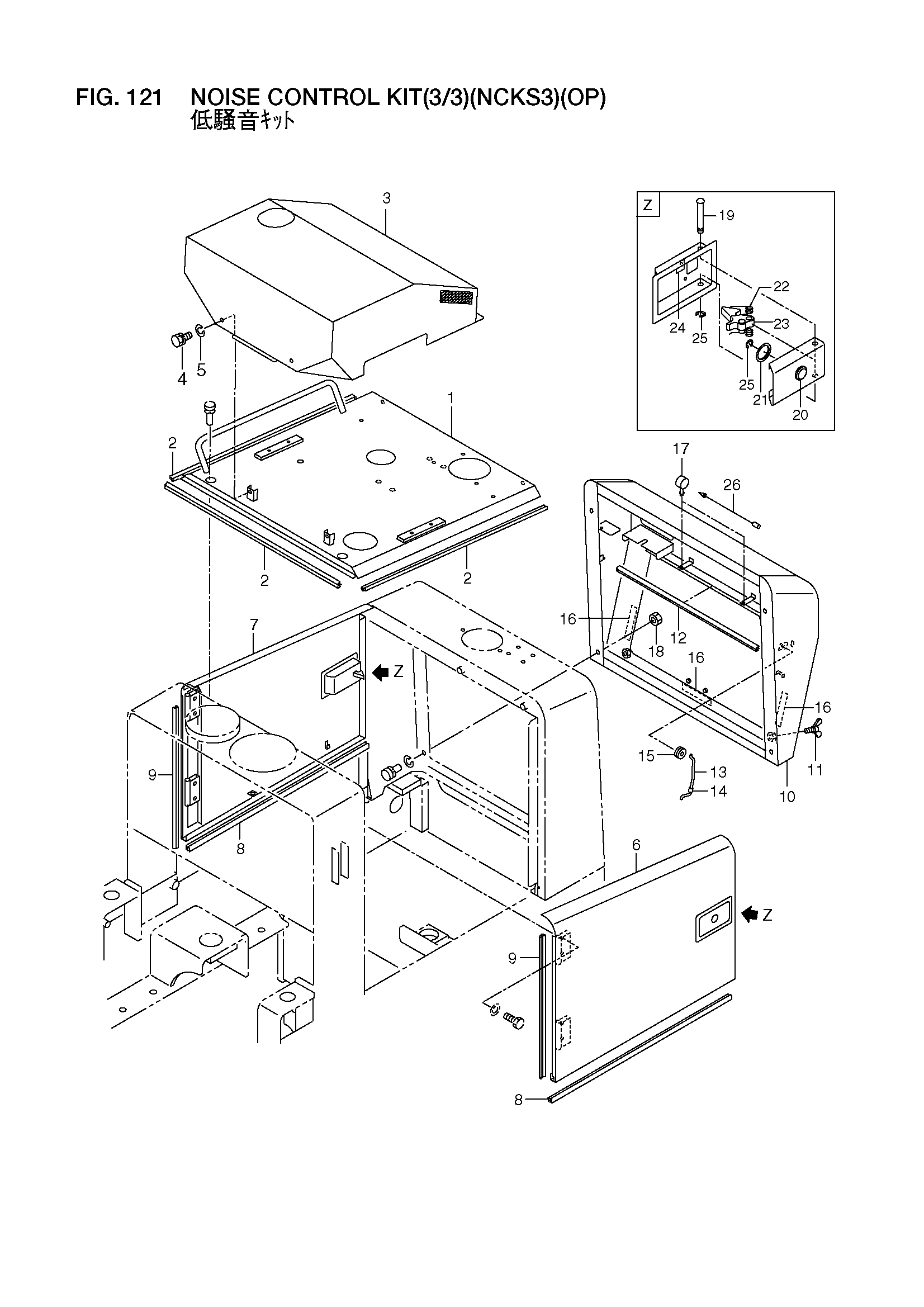

Заводская схема «Ноисе управление комплект(3/3)(нккс3)(OP)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56190-54691 | Капот | 1 |
| 2 | 26396-43921 | Стрип, веатхер | 3 |
| 3 | 56190-54551 | Крышка | 1 |
| 4 | 01183-10016 | Болт с шайбой | 5 |
| 5 | 02000-00010 | Шайба | 5 |
| 6 | 56190-54761 | Панель, боковой, LH | 1 |
| 7 | 56190-54791 | Панель, боковой, RH | 1 |
| 8 | 56190-52111 | Стрип, веатхер | 2 |
| 9 | 26906-42951 | Стрип, веатхер | 2 |
| 10 | 56190-54471 | Воздуховод | 1 |
| - | 56190-54472 | Воздуховод | 1 |
| 11 | 26907-52401 | Болт, винг | 2 |
| 12 | 56190-52121 | Стрип, веатхер | 1 |
| 13 | 56400-57281 | Шток | 1 |
| 14 | 26386-42281 | Резиновая прокладка | 1 |
| 15 | 21471-24121 | Уплотнительная втулка | 1 |
| 16 | 26066-42621 | Резиновая прокладка | 3 |
| 17 | 26192-42361 | Зажим | 2 |
| 18 | 01400-00010 | Гайка | 4 |
| A | 26556-42342 | Крышка блокировка в сборе | 2 |
| 19 | 26806-47011 | Вал | 2 |
| 20 | 26556-47021 | Шпонка, гидроцилиндр | 2 |
| 21 | 26556-47031 | Зажим | 2 |
| 22 | 26556-47051 | Пружина | 2 |
| 23 | 26806-47001 | Пластина | 2 |
| 24 | 26556-47041 | Пластина | 2 |
| 25 | 02150-00070 | E кольцо | 4 |
| 26 | 56190-55511 | Провод жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
