Каталог запчастей HITACHI

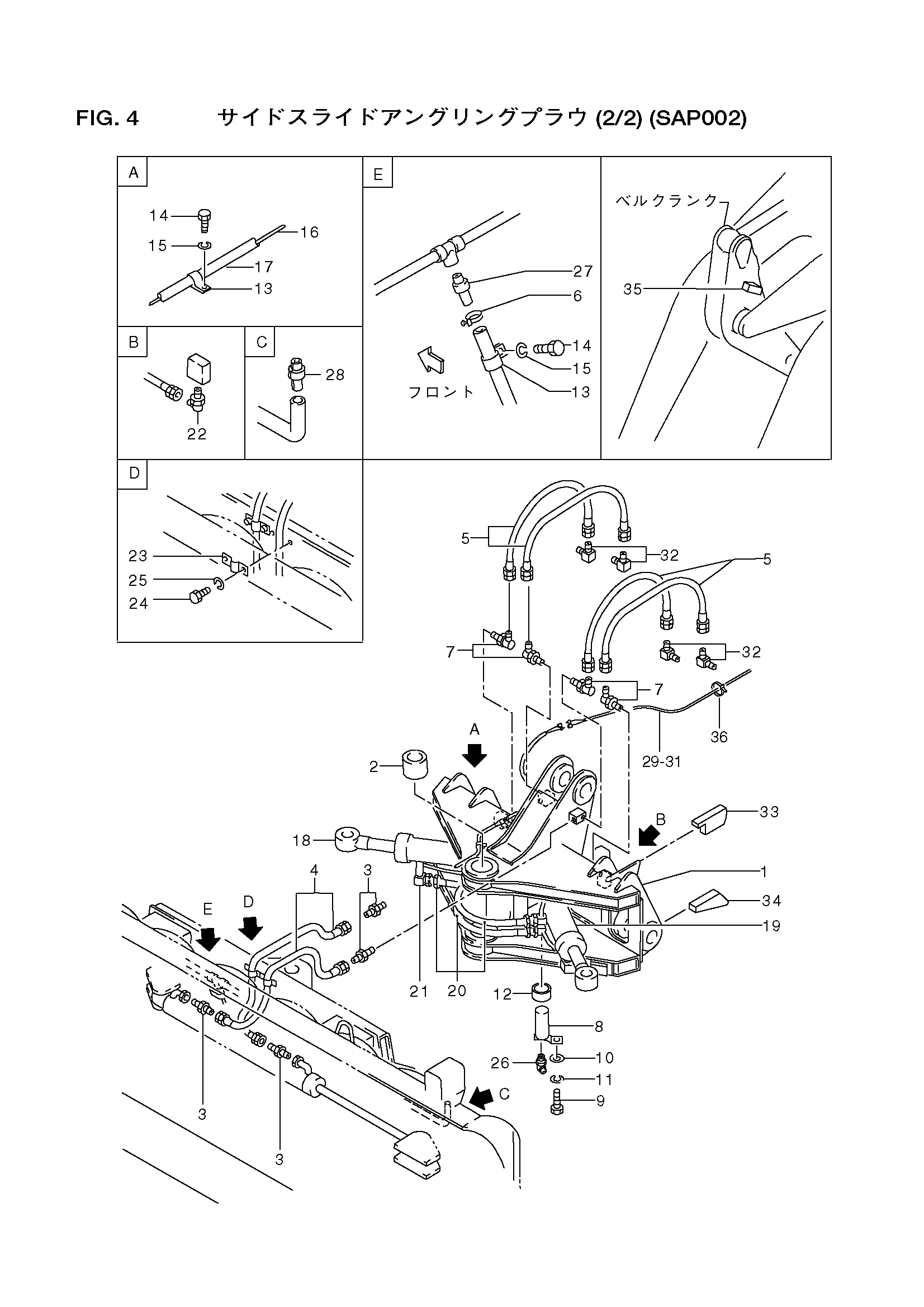

Схема 4 — HITACHI LX70-7
Заводская схема «Схема 4» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56190-71801 | 1 | |
| 2 | 56190-71241 | 2 | |
| 3 | 04137-00404 | 4 | |
| 4 | 56383-22021 | 2 | |
| 5 | 56384-02111 | 4 | |
| - | 04531-04110 | 4 | |
| 6 | 04911-00014 | 1 | |
| 7 | 56384-02211 | 4 | |
| - | 24067-67011 | 4 | |
| 8 | 56383-01061 | 2 | |
| 9 | 01116-12025 | 2 | |
| 10 | 26096-42351 | 2 | |
| 11 | 02010-00012 | 2 | |
| 12 | 25389-12831 | 2 | |
| 13 | 26126-12501 | 3 | |
| - | 26312-42391 | 3 | |
| 14 | 01100-06010 | 3 | |
| - | 01110-10016 | 3 | |
| 15 | 02010-00006 | 3 | |
| - | 02010-00010 | 3 | |
| 16 | 58491-65961 | 1 | |
| 17 | 58491-64901 | 1 | |
| 18 | 56383-02041 | 1 | |
| 19 | 56383-02051 | 1 | |
| 20 | 56383-02091 | 4 | |
| 21 | 29817-62521 | 2 | |
| 22 | 24067-67011 | 2 | |
| 23 | 58491-68941 | 2 | |
| 24 | 01110-10016 | 4 | |
| 25 | 02010-00010 | 4 | |
| 26 | 04901-00190 | 2 | |
| 27 | 56383-02311 | 1 | |
| 28 | 56383-02321 | 2 | |
| 29 | 56501-62982 | 1 | |
| 30 | 22622-42661 | 1 | |
| 31 | 22622-42501 | 1 | |
| 32 | 21967-62461 | 4 | |
| 33 | 56403-03001 | 2 | |
| 34 | 56413-03011 | 2 | |
| 35 | 56420-52241 | 2 | |
| 36 | 04913-10200 | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
