Гидроцилиндр ковша — HITACHI LX70-7

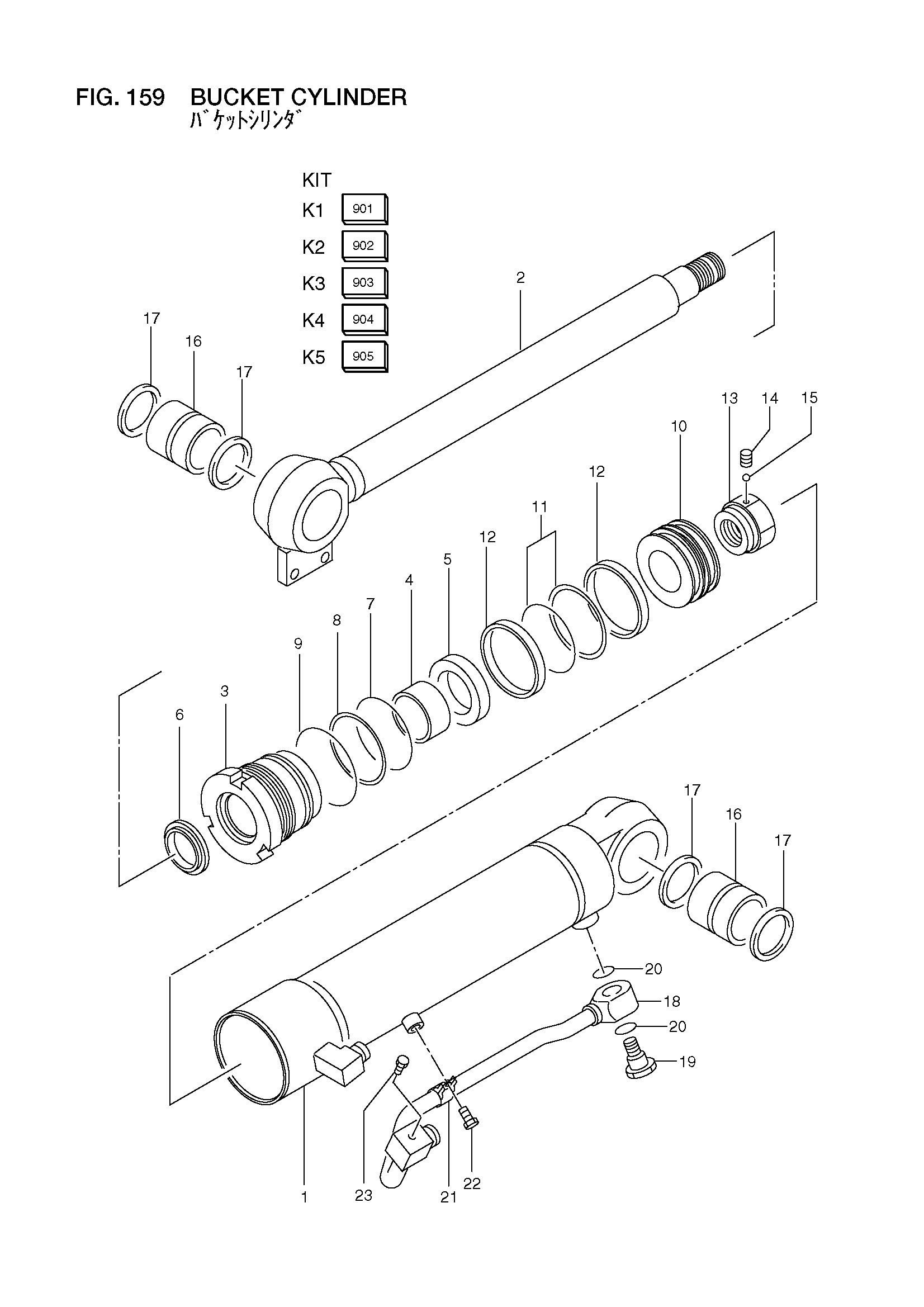

Заводская схема «Гидроцилиндр ковша» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26198-52001 | Гидроцилиндр ковша в сборе | 1 |
| 901 | 26198-57091 | Комплект, репаир | 1 |
| 902 | 26198-57101 | Комплект, репаир | 1 |
| 903 | 26198-57111 | Комплект, репаир | 1 |
| 904 | 26198-57121 | Комплект, трубка | 1 |
| 905 | 26198-57131 | Комплект, шток, поршень | 1 |
| 1 | 26198-57001 | Трубка, гидроцилиндр | 1 |
| 2 | 26198-57011 | Шток, поршень | 1 |
| 3 | 26198-57021 | Головка, гидроцилиндр | 1 |
| 4 | 26198-57031 | Втулка | 1 |
| 5 | 26814-57041 | U кольцо | 1 |
| 6 | 26408-57041 | Кольцо, стеклоочиститель | 1 |
| 7 | 26408-57051 | Уплотнительное кольцо | 1 |
| 8 | 26198-57041 | Кольцо, задний UP | 1 |
| 9 | 03310-01100 | Уплотнительное кольцо | 1 |
| 10 | 26198-57051 | Поршень | 1 |
| 11 | 26448-47141 | Кольцо, уплотнение | 1 |
| 12 | 26198-57061 | Кольцо, скольжение | 2 |
| 13 | 26198-57071 | Гайка | 1 |
| 14 | 26508-57221 | Винт | 1 |
| 15 | 26508-57231 | Шарик, стальной | 1 |
| 16 | 26388-57441 | Втулка | 2 |
| 17 | 26388-57491 | Кольцо, стеклоочиститель | 4 |
| 18 | 26198-57081 | Трубка | 1 |
| 19 | 26198-47091 | Пробка | 1 |
| 20 | 26198-47101 | Уплотнительное кольцо | 2 |
| 21 | 26198-47111 | Держатель | 1 |
| 22 | 26194-57101 | Болт | 1 |
| 23 | 26388-57501 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
