Ступень, поручень и задний крыло — HITACHI LX70-7

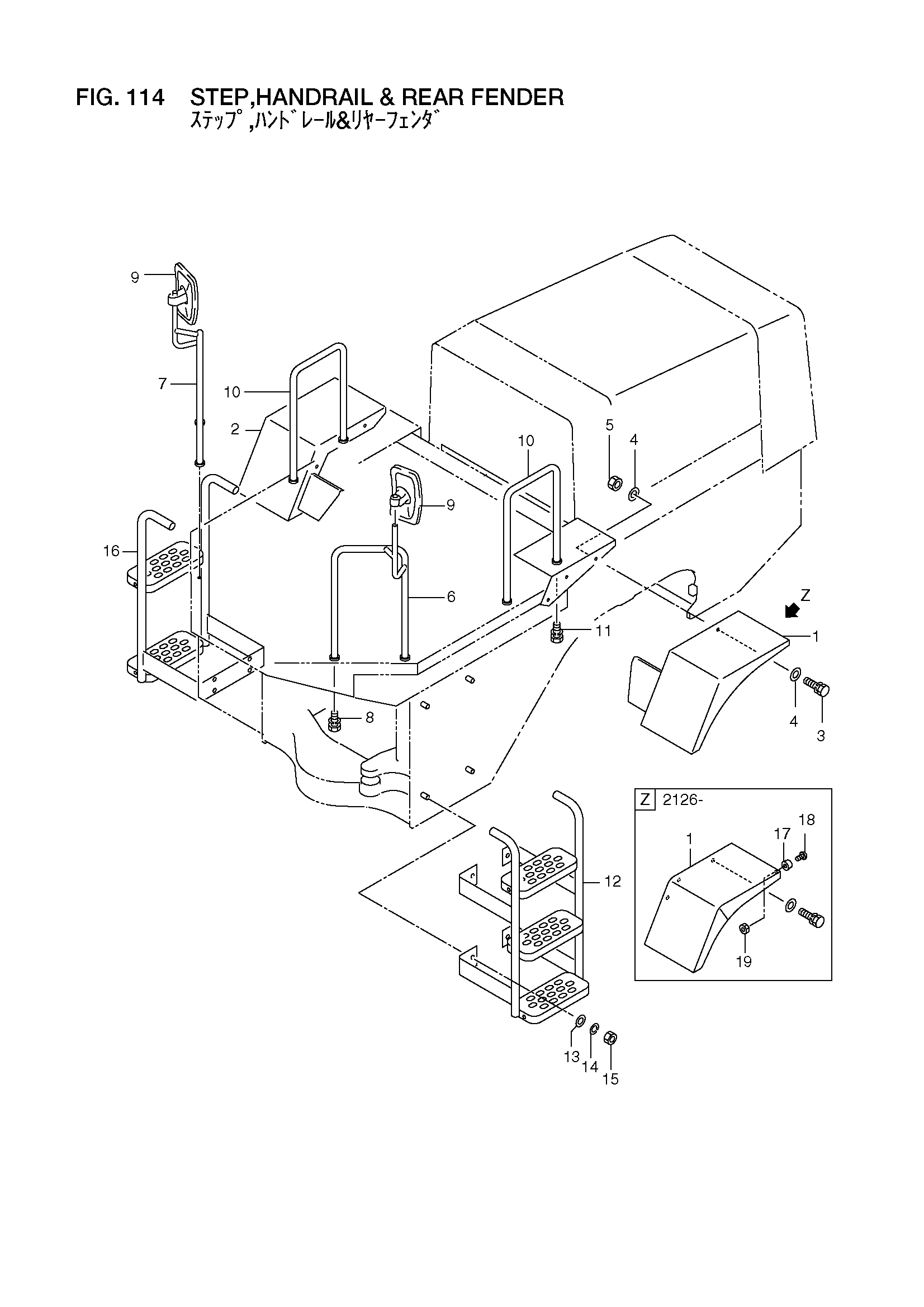

Заводская схема «Ступень, поручень и задний крыло» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26196-42171 | Крыло, задний | 1 |
| - | 26196-42381 | Крыло, задний | 1 |
| 2 | 26196-42181 | Крыло, задний | 1 |
| - | 26196-42391 | Крыло, задний | 1 |
| 3 | 01183-12030 | Болт с шайбой | 6 |
| 4 | 26096-42351 | Шайба | 12 |
| 5 | 01401-00012 | Гайка | 6 |
| 6 | 26406-52771 | Поручень | 1 |
| 7 | 26406-52781 | Поручень | 1 |
| 8 | 01183-12020 | Болт с шайбой | 4 |
| 9 | 26409-32021 | Зеркало, задний | 2 |
| 10 | 26196-52451 | Поручень | 2 |
| 11 | 01183-12030 | Болт с шайбой | 4 |
| 12 | 26196-52641 | Ступень | 1 |
| 13 | 02000-00014 | Шайба | 8 |
| 14 | 02010-00012 | Шайба | 8 |
| 15 | 01401-00012 | Гайка | 8 |
| 16 | 26196-52631 | Ступень | 1 |
| 17 | 26096-42411 | Амортизатор | 2 |
| 18 | 01030-05020 | Винт | 2 |
| 19 | 01400-00005 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
