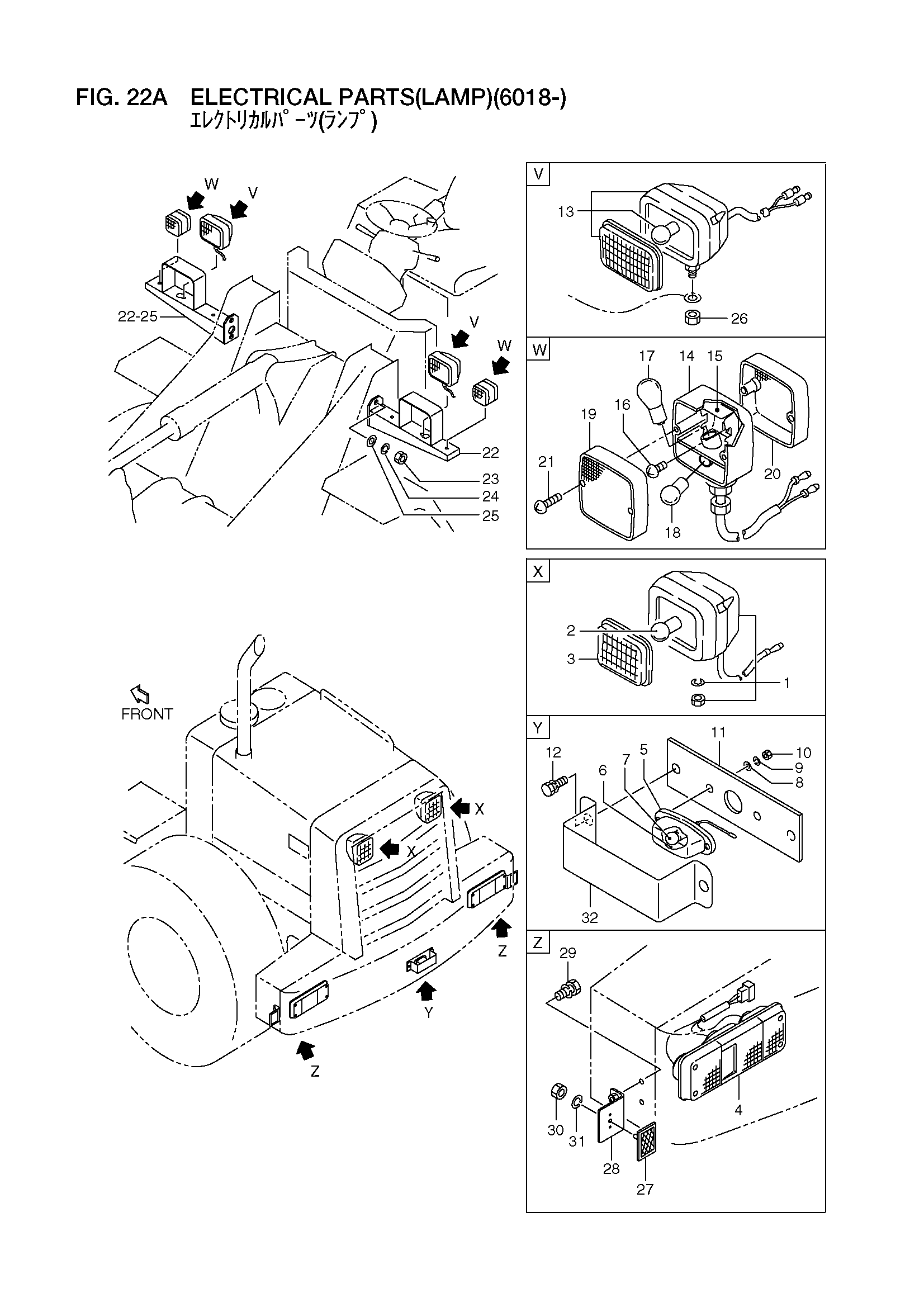

Электрооборудование(фонарь)(6018-) — HITACHI LX70-7
Заводская схема «Электрооборудование(фонарь)(6018-)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26382-42241 | Фонарь, воркинг | 2 |
| 2 | 26382-47121 | Лампа | 2 |
| 3 | 27412-42291 | Рассеиватель | 2 |
| 4 | 26402-42112 | Фонарь, комбинированный, RH | 1 |
| - | 26402-42102 | Фонарь, комбинированный, LH | 1 |
| 5 | 26602-40571 | Фонарь, ликенсе | 1 |
| 6 | 22192-42411 | Ленс, пластиковый | 1 |
| 7 | 26312-47001 | Лампа | 1 |
| 8 | 02000-00006 | Шайба | 2 |
| 9 | 02010-00006 | Шайба | 2 |
| 10 | 01400-00006 | Гайка | 2 |
| 11 | 26192-42281 | Кронштейн | 1 |
| 12 | 01185-08020 | Болт с шайбой | 2 |
| 13 | 26402-42312 | Фонарь, головка | 2 |
| A | 26402-42432 | Комбинированный фонарь | 2 |
| 14 | 26192-47371 | Корпус | 2 |
| 15 | 26192-47381 | Рефлектор | 2 |
| 16 | 26192-47391 | Винт | 4 |
| 17 | 26402-47291 | Лампа | 2 |
| 18 | 26402-47301 | Лампа | 2 |
| 19 | 26192-47401 | Ленс, передний | 2 |
| 20 | 26192-47411 | Ленс, задний | 2 |
| 21 | 26402-47311 | Винт | 8 |
| 22 | 26192-42681 | Кронштейн | 2 |
| 23 | 01401-00012 | Гайка | 4 |
| 24 | 02010-00012 | Шайба | 4 |
| 25 | 26096-42351 | Шайба | 4 |
| 26 | 01402-00012 | Гайка | 2 |
| 27 | 52N59-92011 | Рефлектор | 2 |
| 28 | 26192-42821 | Кронштейн | 2 |
| 29 | 01183-10020 | Болт с шайбой | 4 |
| 30 | 01400-00006 | Гайка | 2 |
| 31 | 02010-00006 | Шайба | 2 |
| 32 | 26192-42811 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
