ROPS кабина(ROC-2X)(OP) — HITACHI LX70-7

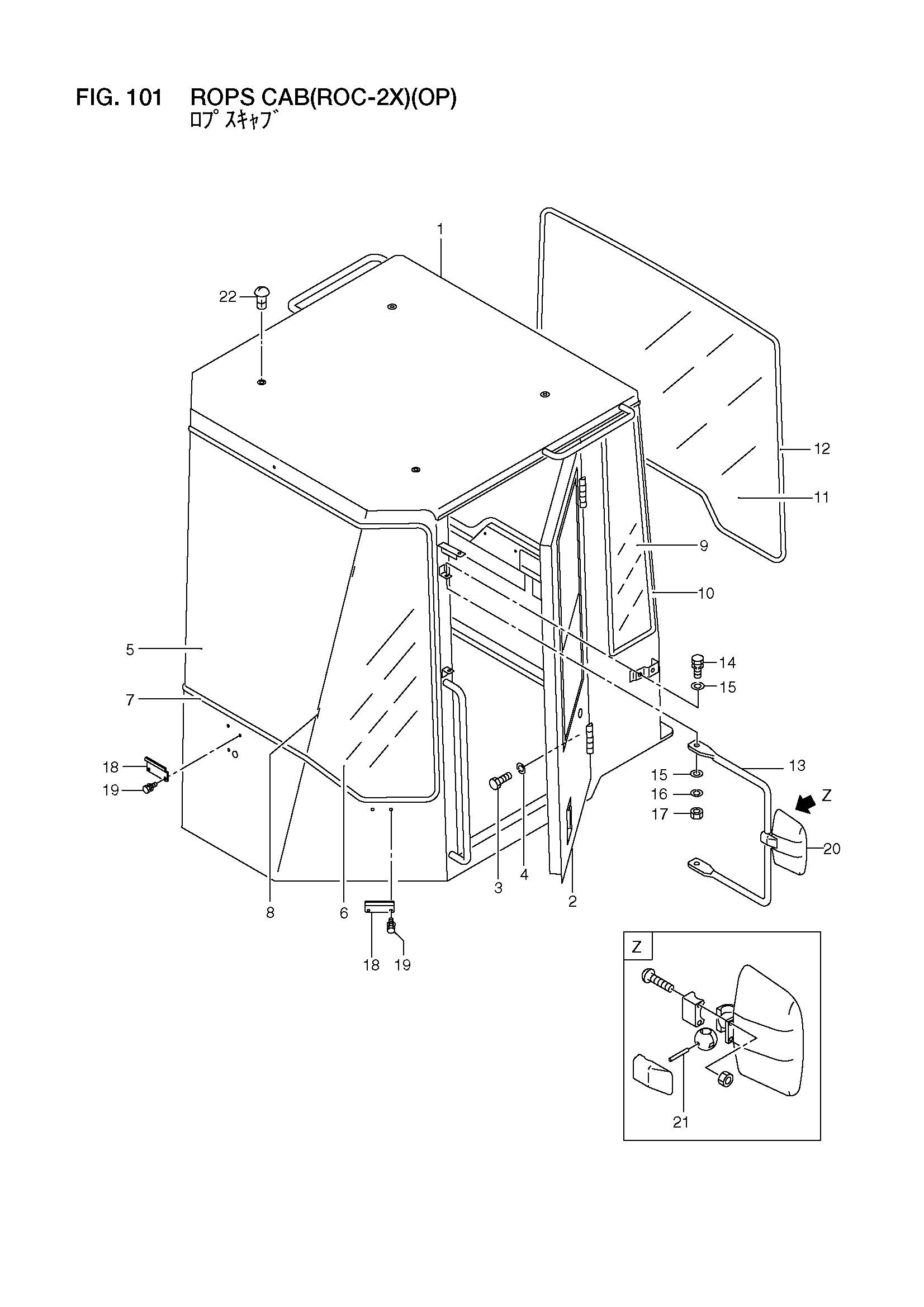

Заводская схема «ROPS кабина(ROC-2X)(OP)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26486-70091 | Кабина в сборе | 1 |
| - | 26486-70092 | Кабина в сборе | 1 |
| A2 | 26486-70101 | Кабина рама в сборе | 1 |
| - | 26486-70102 | Кабина рама в сборе | 1 |
| A3 | 26196-70371 | Дверь в сборе, LH | 1 |
| - | 26196-70381 | Дверь в сборе, RH | 1 |
| 1 | 26486-70111 | Рама, кабина | 1 |
| - | 26486-70112 | Рама, кабина | 1 |
| 2 | 26196-73202 | Рама, дверь LH | 1 |
| - | 26196-73212 | Рама, дверь RH | 1 |
| 3 | 01116-10030 | Болт | 12 |
| 4 | 02011-00010 | Шайба | 12 |
| 5 | 26196-73291 | Стекло | 1 |
| 6 | 26196-73302 | Стекло | 2 |
| 7 | 26196-73311 | H резиновый | 1 |
| 8 | 26816-73291 | H резиновый | 4 |
| 9 | 26196-73251 | Стекло | 2 |
| 10 | 26196-73281 | H резиновый | 2 |
| 11 | 26196-72051 | Стекло | 1 |
| 12 | 26426-72081 | H резиновый | 1 |
| 13 | 26196-72291 | Стойка, LH | 1 |
| - | 26196-72281 | Стойка, RH | 1 |
| 14 | 01183-10030 | Болт с шайбой | 4 |
| 15 | 02000-00010 | Шайба | 8 |
| 16 | 02010-00010 | Шайба | 4 |
| 17 | 01401-00010 | Гайка | 4 |
| 18 | 26766-73152 | Пластина | 3 |
| 19 | 01183-06016 | Болт с шайбой | 6 |
| 20 | 26429-32001 | Зеркало | 2 |
| 21 | 02270-06033 | Палец | 2 |
| 22 | 26426-78241 | Крышка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
